这两年视频直播大火。在视频直播领域，有不同的业务提供各种商业解决方案，包括软硬件设备、摄像机、编码器、流媒体服务器等。本文将介绍如何使用一系列免费工具创建一个视频直播节目。

视频直播过程

视频直播的过程可以分为以下几个步骤:

采集->处理->编码封装->推送到服务器->服务器流分发->播放器流

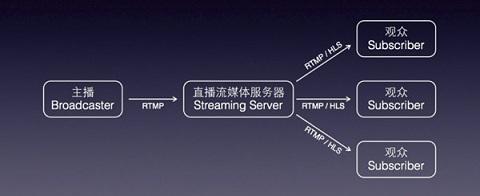

一般我们把流程的前四步称为第一部分，也就是视频主播的操作。视频采集处理后，推送到流媒体服务器，完成第一部分功能。第二部分是流媒体服务器，负责处理从第一部分接收到的流，分发给观众。第三部分是观众。你只需要有一个支持流媒体协议的播放器。

一.收购

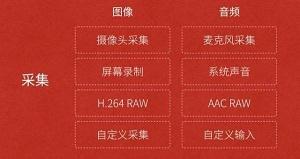

采集是整个视频流过程的第一步。它从系统的采集设备中获取原始视频数据，并将其输出到下一步。视频采集涉及数据采集的两个方面:音频采集和图像采集，分别对应两种完全不同的输入源和数据格式。

1.1-音频采集

1.2-图像采集

视频捕获的主要来源是摄像机捕获、屏幕录制和视频文件流。

二。处理

或者是视频采集后得到的原始数据。为了增强一些现场效果或者增加一些额外的效果，我们通常会在编码压缩之前对其进行处理，比如公司Logo的时间戳或者水印，祛斑，美颜，语音混淆等。在主播和观众用小麦连接的场景中，主播需要和一个或多个观众进行对话，并将对话结果实时分享给其他所有观众，小麦的部分处理是在流媒体端完成的。

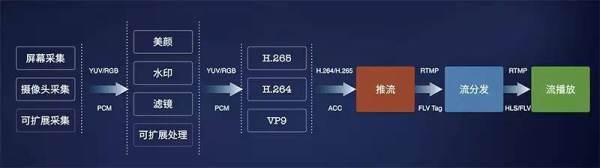

如上图所示，处理环节分为音频和视频处理。音频处理具体包括混音、降噪和音效，视频处理包括美颜、水印和各种自定义滤镜。

三。编码和打包

3.1代码

⑴。基本原则

2。编码器的选择

注:音频编码器包括Mp3、AAC等。

3.2-套装

目前我们在流媒体传输尤其是直播中主要采用FLV和MPEG2-TS格式，分别用于RTMP/HTTP-FLV和HLS协议。

四。将流推送到服务器

推流是直播的第一公里，直播的推流对这个直播环节影响很大。如果推流网络不稳定，无论我们怎么优化，观众的体验都会很糟糕。所以也是我们调查问题的第一步。如何系统地解决这类问题，需要我们对相关理论有一个基本的了解。

有三种主要的推送协议:

RTMP协议基于TCP，TCP是一种为实时数据通信而设计的网络协议。主要用于flash/AIR平台与支持RTMP协议的流媒体/交互服务器之间的音频、视频和数据通信。支持该协议的软件包括Adobe Media Server/Ultrant Media Server/red 5等。

它有三个变种:

RTMP是目前主流的流媒体传输协议，广泛应用于直播领域。可以说市面上大部分直播产品都采用了这个协议。

RTMP协议就像数据包的容器，数据包可以是AMF格式的数据，也可以是FLV的视频/音频数据。一个连接可以通过不同的通道传输多个网络流。这些信道中的分组以固定大小的分组传输。

V .服务器流分发

流媒体服务器负责直播流的分发和中继分发。

流媒体服务器有很多选择，比如Wowza的商业版。但是我选择了Nginx，这是一个优秀的免费Web服务器。后面我会详细介绍如何搭建Nginx服务器。

六。播放器流

主要是实现直播节目在终端上的显示。因为我这里使用的传输协议是RTMP，所以任何支持RTMP流协议的播放器都可以使用，比如:

目前市面上有很多集视频采集、编码、封装、流媒体于一体的SDK，比如商业版的NodeMedia，但是NodeMedia SDK是通过包名授权的，未授权的包名应用使用版权提示信息。

这里我用的是github上别人分享的一个免费SDK。因为头条发帖规则不允许插入外部链接，文章评论+私信我得到！

我用下面的代码来分析一下直播的过程:

先看入口界面:

很简单，一个输入框让你填写服务器的推送地址，另一个按钮开始推送。

公共类StartActivity扩展Activity { public static final String RTM purl _ MESSAGE = " RTM push . hx . com . RTM push . RTM purl "； private Button _ startrtmpbutton = null； private EditText _ rtmpUrlEditText = null； 私观。onclick listener _ startRtmpPushOnClickedEvent =新视图。onClick listener(){ @ Override public void onClick(View arg 0){ Intent I = new Intent(start activity . this，main activity . class)； String RTM purl = _ rtmpurledittext . gettext()。toString()； i.putExtra(StartActivity。RTMPURL_MESSAGE，RTM purl)； start activity . this . start activity(I)； } }； private void InitUI(){ _ rtmpurletext =(EditText)findViewById(r . id . rtmpurletext)； _ startrtmpbutton =(Button)findViewById(r . id . startrtmpbutton)； _ rtmpurledittext . settext(" rtmp://192 . 168 . 1 . 104:1935 ve/12345 ")； _ startrtmppush button . setonclicklistener(_ startRtmpPushOnClickedEvent)； } @ Override protected void onCreate(Bundle savedInstanceState){ super . onCreate(savedInstanceState)； setContentView(r . layout . activity _ start)； InitUI()； } } 主推流流程在MainActivity中。同样，先看界面:

布局文件:

& ltrelative layout xmlns:Android = " http://schemas . Android . com/apk/RES/Android " xmlns:tools = " http://schemas . Android . com/tools " Android:id = " @+id/camera relative "/h/]Android:layout _ width = " match _ parent " Android:layout _ height = " match _ parent "/h/]Android:padding bottom = " @ dimen/activity _ vertical _ margin " Android:padding全屏" >； & lt；surface view Android:id = " @+id/surface view ex " Android:layout _ width = " match _ parent " Android:layout _ height = " match _ parent "/& gt； & lt；button Android:id = " @+id/SwitchCamerabutton " Android:layout _ width = " wrap _ content " Android:layout _ height = " wrap _ content " Android:layout _ align bottom = " @+id/surface view ex "/h/]Android:text = " @ string/switch camera "/& gt； & lt；/relative layout & gt； 其实是用一个SurfaceView来显示相机拍摄的图片，并提供了一个按钮来切换前后摄像头。从入口功能:

@ Override protected void onCreate(Bundle savedInstanceState){ request Window feature(Window。特征_编号_标题)； getWindow()。setFlags(WindowManager。LayoutParams.FLAG_FULLSCREEN， WindowManager。layout params . FLAG _ full screen)； this.getWindow()。setFlags(WindowManager。layout params . FLAG _ KEEP _ SCREEN _ ON，WindowManager。layout params . FLAG _ KEEP _ SCREEN _ ON)； super . oncreate(savedInstanceState)； setContentView(r . layout . activity _ main)； setrequesteorientation(activity info。屏幕_方位_人像)； Intent Intent = getIntent()； _ RTM purl = intent . getstring extra(start activity。RTM purl _ MESSAGE)； InitAll()； power manager pm =(power manager)getsystem service(Context。POWER _ SERVICE)； _ wake lock = pm . new wake lock(power manager。SCREEN_DIM_WAKE_LOCK，“我的标签”)； } 首先设置全屏显示、常亮、竖屏，获取服务器的推送url，然后初始化一切。

private void InitAll(){ window manager WM = this . getwindow manager()； int width = WM . getdefaultdisplay()。getWidth()； int height = WM . getdefaultdisplay()。getHeight()； int iNewWidth =(int)(height * 3.0/4.0)； relative layout rCameraLayout =(relative layout)findViewById(r . id . camera relative)； RelativeLayout。layout params layout params = new relative layout。LayoutParams(RelativeLayout。LayoutParams.MATCH_PARENT， RelativeLayout。layout params . MATCH _ PARENT)； int iPos = width-iNewWidth； layout params . set margins(iPos，0，0，0)； _ mSurfaceView =(surface view)this . findviewbyid(r . id . surfaceviewex)； _mSurfaceView.getHolder()。setFixedSize(HEIGHT_DEF，WIDTH _ DEF)； _mSurfaceView.getHolder()。setType(SurfaceHolder。表面类型推送缓冲区)； _mSurfaceView.getHolder()。setKeepScreenOn(true)； _mSurfaceView.getHolder()。add callback(new SurceCallBack())； _ msurfaceview . setlayoutparams(layout params)； init audio record()； _ SwitchCameraBtn =(Button)findViewById(r . id . switchcamerabutton)； _ switchcamerabtn . setonclicklistener(_ switchCameraOnClickedEvent)； RtmpStartMessage()；//Start streaming } 首先设置3:4显示的屏幕比例，为SurfaceView设置一些参数并添加回调，然后初始化AudioRecord，最后开始流式播放。音频在这里初始化，那么摄像头在哪里初始化呢？其实在SurfaceView的回调函数里。

@ Override public void surface created(surface holder holder){ _ iDegrees = getDisplayOritation(getdisplayrotation()，0)； if (_mCamera！= null){ init camera()；//初始化摄像头 返回； } /华为i7共享摄像头 if(摄像头。getnumberofcameras()= = 1){ _ bis front = false； _ MC amera = Camera . open(Camera。CAMERA info . CAMERA _ FACING _ BACK)； } else { _ MC amera = Camera . open(Camera。CAMERA info . CAMERA _ FACING _ FRONT)； } init camera()； } @ override Public void surface destroyed(surface holder){ } } 相机的初始化在这里:

public void init Camera(){ Camera。parameters p = _ MC amera . get parameters()； Size preview Size = p . getpreviewsize()； showlog("原始宽度:"+preview size . Width+"，高度:"+preview size . height)； List & lt；Size & gtPreviewSizeList = p . getsupportedpreviewsizes()； List & lt；整数& gtpreview formats = p . getsupportedpreviewformats()； showlog("列出所有支持的预览大小")； for(相机。size size:PreviewSizeList){ showlog(" w:"+size . width+"，h:"+size . height)； } showlog("列出所有支持的预览格式")； Integer inv 21 flag = 0； Integer IYV 12 flag = 0； for(Integer YUV format:preview formats){ showlog(" preview format:"+YUV format)； if(YUV format = = Android . graphics . image format . yv12){ IYV 12 flag = Android . graphics . image format . yv12； } if(YUV format = = Android . graphics . image format . nv21){ inv 21 flag = Android . graphics . image format . nv21； } } if (iNV21Flag！= 0){ _ iCameraCodecType = inv 21 flag； } else if (iYV12Flag！= 0){ _ iCameraCodecType = IYV 12 flag； } p . setpreviewsize(HEIGHT _ DEF，WIDTH _ DEF)； p . setpreviewformat(_ icameracodetype)； p . setpreviewframrate(frame rate _ DEF)； showlog(" _ iDegrees = "+_ iDegrees)； _ MC amera . setdisplayorientation(_ I grees)； p . set rotation(_ I grees)； _ MC amera . setpreviewcallback(_ preview callback)； _ MC amera . set parameters(p)； try { _ MC amera . setpreviewdisplay(_ msurfaceview . get holder())； } catch(Exception e){ return； } _ MC amera . cancelautofocus()；//只有加上这句话，才会实现自动对焦。 _ MC amera . start preview()； } 初始化后记得启动推送功能？

private void RtmpStartMessage(){ Message msg = new Message()； msg . what = ID _ RTMP _推送_开始； Bundle b = new Bundle()； b.putInt("ret "，0)； msg . setdata(b)； mhandler . sendmessage(msg)； } 处理程序处理:

public Handler mHandler = new Handler(){ public void handle message(Android . OS . message msg){ Bundle b = msg . get data()； int ret； switch(msg . what){ case ID _ RTMP _推送_开始:{ START()； break； } } } }； 推流的真正实现在这里:

private void Start(){ if(DEBUG _ ENABLE){ File saveDir = environment . getexternalseraturedirectory()； String strFilename = saveDir+"/AAA . h264 "； 试试{ if(！新文件(strFilename)。exists()) { 新文件(strFilename)。create new file()； } _ output stream = new data output stream(new file output stream(strFilename))； } catch(Exception e){ e . printstacktrace()； } } //_ rtmpSessionMgr。start(" rtmp://192 . 168 . 0 . 110 ve/12345678 ")； _ rtmpSessionMgr = new RtmpSessionManager()； _rtmpSessionMgr。start(_ RTM purl)；//-point 1 int iFormat = _ icameracodetype； _ swench 264 = new swvideo encoder(WIDTH _ DEF，HEIGHT_DEF，FRAMERATE_DEF，BITRATE _ DEF)； _ swench 264 . start(iFormat)；//-point 2 _ bStartFlag = true； _ h 264 encoder Thread = new Thread(_ h 264 runnable)； _ h 264 encoder Thread . set priority(线程。MAX _ PRIORITY)； _ h 264 encoder thread . start()；//-point 3 _ audio recorder . startrecording()； _ AacEncoderThread = new Thread(_ aacEncoderRunnable)； _ aacencoterthread . set priority(Thread。MAX _ PRIORITY)； _ aacencoderthread . start()；//-point 4中有四个主要函数 } 。我已经把它们分开标记了。现在让我们一个一个来看看。首先点1，已经进SDK了。

public int Start(String RTM purl){ int iRet = 0； _ RTM purl = RTM purl； _ rtmp session = new rtmp session()； _ bStartFlag = true； _ h 264 encoder Thread . set priority(线程。MAX _ PRIORITY)； _ h 264 encoder thread . start()； return iRet； } 居然启动了一个线程，有点复杂。

private Thread _ h 264 encoder Thread = new Thread(new Runnable(){ private Boolean WaitforReConnect(){ for(int I = 0；我& lt500;i++){ try { thread . sleep(10)； } catch(interrupted exception e){ e . printstacktrace()； } if(_ h 264 encoder thread . interrupted()| |(！_bStartFlag)){ 返回false } } 返回true } @ Override public void run(){ while(！_ h 264 encoder thread . interrupted()& amp；& amp(_ bStartFlag)){ if(_ RTM handle = = 0){ _ RTM handle = _ rtmp session。rtmp connect(_ RTM purl)； if(_ RTM handle = = 0){ if(！WaitforReConnect()){ break； } 继续； } } else { if(_ rtmp session。RtmpIsConnect(_ rtmpHandle)= = 0){ _ rtmpHandle = _ rtmp session。rtmp connect(_ RTM purl)； if(_ RTM handle = = 0){ if(！WaitforReConnect()){ break； } 继续； } } } if((_ video data queue . size()= = 0)& amp；& amp(_ audiodataqueue . size()= = 0)){ try { thread . sleep(30)； } catch(interrupted exception e){ e . printstacktrace()； } 继续； } //Log.i(TAG，" video queue length = "+_ video data queue . size()+"，audio queue length = "+_ audio data queue . size())； for(int I = 0；我& lt100;i++){ byte[]audioData = getandreleasaudioqueue()； if(audioData = = null){ break； } //Log.i(TAG，" # # # RtmpSendAudioData:"+audiodata . length)； _rtmpSession。RtmpSendAudioData(_ RTM handle，AudioData，audioData . length)； } byte[]video data = GetAndReleaseVideoQueue()； if(videoData！= null){ //Log.i(TAG，" $ $ $ RtmpSendVideoData:"+videodata . length)； _rtmpSession。RtmpSendVideoData(_ RTM handle，VideoData，videoData . length)； } 试试{ thread . sleep(1)； } catch(interrupted exception e){ e . printstacktrace()； } } _ videodataquelock . lock()； _ video data queue . clear()； _ videodataquelock . unlock()； _ audiodataquelock . lock()； _ audiodataqueue . clear()； _ audiodataquelock . unlock()； if((_ RTM handle！= 0)& amp；& amp(_rtmpSession！= null)){ _rtmpSession。rtmp disconnect(_ RTM handle)； } _ RTM handle = 0； _ rtmp session = null； } })； 看第18行，主要是while循环。每隔一段时间，从_ audiotaqueue和_videoDataQueue两个缓冲区数组中获取数据并发送给服务器。发送方法_ rtmpsession。rtmpsendeaudiodataand _ rtmp session。rtmpsendevideodata都是本机方法。通过jni调用so库文件的内容。每隔一段时间几点？再看第四行，结果是5秒，也就是说我们的视频数据在取出发送到服务器之前会在缓冲区存储5秒，所有的直播都会有5秒的延迟。我们可以修改这个块来控制直播延迟。

上面说我们会从两个Buffer _ audiotaqueue和_videoDataQueue中获取数据，那么数据什么时候放进去呢？看上面的点2，3，4 3，4。首先，点2，也进入了SDK:

public boolean start(int iFormateType){ int iType = openh 264 encoder。YUV420 _ TYPE if(iformate type = = Android . graphics . image format . yv12){ iType = openh 264 encoder。YUV12 _ TYPE } else { iType = openh 264 encoder。YUV420 _ TYPE } _ openh 264 encoder = new openh 264 encoder()； _iHandle = _OpenH264Encoder。InitEncode(_iWidth，_iHeight，_iBitRate，_iFrameRate，iType)； if(_iHandle == 0){ 返回false } _ iformat type = iformate type； 返回true } 其实这是初始化编码器，具体的初始化过程也在so文件里，jni调用。第3、4和4点实际上启动了两个线程，所以让我们看看线程中的具体实现。

private Thread _ h 264 encoder Thread = null； private Runnable _ h 264 Runnable = new Runnable(){ @ Override public void run(){ while(！_ h 264 encoder thread . interrupted()& amp；& amp_ bStartFlag){ int iSize = _ YUV queue . size()； if(iSize & gt；0){ _ yuvqueuelock . lock()； byte[]YUV data = _ YUV queue . poll()； if(iSize & gt；9) { Log.i(LOG_TAG，" # # # YUV Queue len = "+_ YUV Queue . size()+"，YUV length = "+YUV data . length)； } _ yuvqueuelock . unlock()； if(YUV data = = null){ continue； } if(_ bis front){ _ yuvEdit = _ swen ch 264。YUV420pRotate270(yuvData，HEIGHT_DEF，WIDTH _ DEF)； } else { _ yuvEdit = _ swen ch 264。YUV420pRotate90(yuvData，HEIGHT_DEF，WIDTH _ DEF)； } byte[]h 264 data = _ swench 264。encoder h264(_ yuvEdit)； if (h264Data！= null) { _rtmpSessionMgr。InsertVideoData(h 264 data)； if(DEBUG _ ENABLE){ try { _ output stream . write(h 264 data)； int ih 264 len = h 264 data . length； //Log.i(LOG_TAG，" Encode H264 len = "+ih 264 len)； } catch(io exception E1){ E1 . printstacktrace()； } } } } try { thread . sleep(1)； } catch(interrupted exception e){ //TODO自动生成的catch块 e . printstacktrace()； } } _ YUV queue . clear()； } }； 也是循环线程，第9行，从_YUVQueue中取出摄像头采集的数据，然后旋转视频，第24行，对数据进行编码，然后执行第26行，InsertVideoData:

public void InsertVideoData(byte[]videoData){ if(！_ bStartFlag){ return； } _ videodataquelock . lock()； if(_ video data queue . size()& gt；50){ _ videodataqueue . clear()； } _ video data queue . offer(video data)； _ videodataquelock . unlock()； } 确实是前面提到的_videoDataQueue的缓冲区。视频数据插入此处。音频数据呢？在另一个线程中，内容大致相同。

private Runnable _ aacEncoderRunnable = new Runnable(){ @ Override public void run(){ data output stream output stream = null； if(DEBUG _ ENABLE){ File saveDir = environment . getexternalstoratedirectory()； String strFilename = saveDir+"/AAA . AAC "； 试试{ if(！新文件(strFilename)。exists()) { 新文件(strFilename)。create new file()； } output stream = new data output stream(new file output stream(strFilename))； } catch(异常E1){ E1 . printstacktrace()； } } long lSleepTime = SAMPLE _ RATE _ DEF * 16 * 2/_ recorder buffer . length； while(！_ aacencoderthread . interrupted()& amp；& amp_ bStartFlag){ int iPCMLen = _ audio recorder . read(_ recorder buffer，0，_ recorder buffer . length)；//填充缓冲区 if ((iPCMLen！= _音频记录器。ERROR _ BAD _ VALUE)& amp；& amp(iPCMLen！= 0)) { if (_fdkaacHandle！= 0){ byte[]AAC buffer = _ fdkaacEnc。FdkAacEncode(_fdkaacHandle，_ recorder buffer)； if (aacBuffer！= null){ long lLen = AAC buffer . length； _rtmpSessionMgr。insert audiodata(AAC buffer)； //Log.i(LOG_TAG，" fdk AAC length = "+lLen+" from PCM = "+iPCMLen)； if(DEBUG _ ENABLE){ try { output stream . write(AAC buffer)； } catch(io exception e){ //TODO自动生成的catch块 e . printstacktrace()； } } } } } } else { LOG . I(LOG _ TAG，" # # # # # #获取PCM数据失败")； } 试试{ thread . sleep(lSleepTime/10)； } catch(interrupted exception e){ e . printstacktrace()； } } Log.i(LOG_TAG，“AAC编码器线程结束……”); } }； private Thread _ AacEncoderThread = null； 这是通过循环将音频数据插入_ audiotaqueue的缓冲区。

以上是视频采集和流式传输的代码分析。演示中没有视频处理，只有摄像头捕捉，编码和传输到服务器。

流媒体服务器有很多选择，比如Wowza的商业版。但是我选择了免费的Nginx(nginx-rtmp-module)。Nginx本身就是一个优秀的HTTP服务器，通过nginx-rtmp-module可以搭建一个功能相对完善的流媒体服务器。该流媒体服务器可以支持RTMP和HLS。

Nginx配合SDK作为流媒体服务器的原理是:Nginx通过rtmp模块提供rtmp服务，SDK向Nginx推送一个rtmp流，然后客户端通过访问Nginx观看实时视频流。HLS也是一样的原理，只是最终客户端是通过HTTP协议访问的，但是SDK推送流还是rtmp。

集成rtmp模块的windows版Nginx。下载后可以直接使用，因为头条发帖规则不允许插入外部链接，所以文章下评论+私信我懂了！

1。rtmp端口配置

配置文件位于/conf/nginx.conf中。

RTMP监控端口1935并启用实时和hls应用程序。

所以你的流媒体服务器url可以写成:rtmp://(服务器IP地址):1935/live/xxx或者rtmp://(服务器IP地址):1935/hls/xxx。

比如上面写的RTMP://192 . 168 . 1 . 104:1935/live/12345。

HTTP侦听端口8080，

2。启动nginx服务

双击nginx文件或在dos窗口中运行nginx来启动nginx服务:

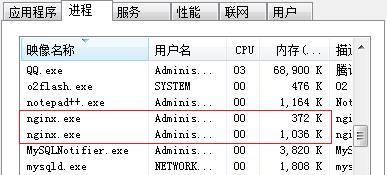

1)启动任务管理器，你可以看到nginx.exe进程。

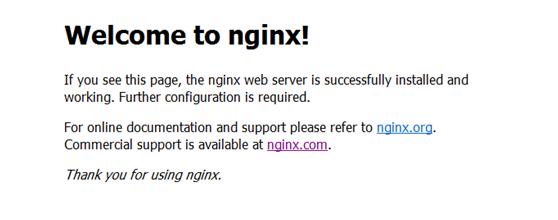

2)打开网页，输入http://localhot:8080。将出现以下屏幕:

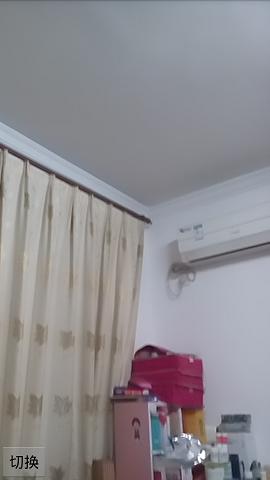

锚接口:

如上所述，任何支持RTMP流媒体协议的播放器都可以接收我们的直播。这里有两个例子:

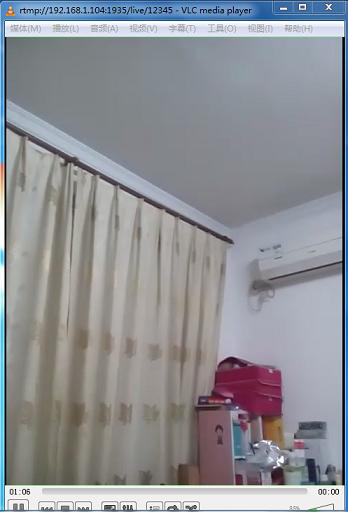

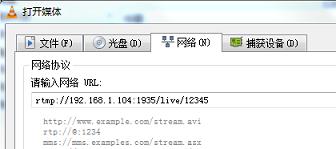

(1)橱窗女郎VLC

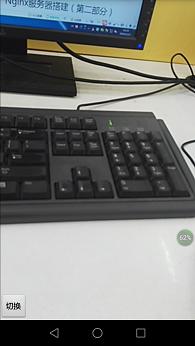

安卓播放器ijkplayer

private void initPlayer() { player = new PlayerManager(this); player.setFullScreenOnly(true); player.setScaleType(PlayerManager.SCALETYPE_FILLPARENT); player.playInFullScreen(true); player.setPlayerStateListener(this); player.play("rtmp://192.168.1.104:1935ve/12345"); }

private void init player(){ player = new player manager(this)； player . setfullscreenonly(true)； player . setscaletype(player manager。scale type _ fill parent)； player . playing full screen(true)； player . setplayerstatelistener(this)； player . play(" rtmp://192 . 168 . 1 . 104:1935 ve/12345 ")； }

至此，整个基于RTMP推流的Android视频直播项目已经完成。如果你有更好的想法，可以在文章底部留言评论或者私信我！另外，上一篇文章第二部分提到的streaming SDK和第三部分提到的集成rtmp模块的windows版本的Nginx下载地址，由于头条发布规则，不允许插入外部链接。如有需要，可在文章私信评论后回复【下载地址】！[/s2/]
