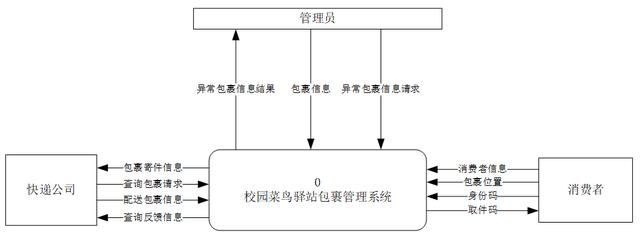

一、顶层数据流图

通过顶层数据流图，我们可以看到系统由三个外部实体(管理员、消费者和快递公司)组成。将消费者信息、包裹位置、身份码输入校园菜鸟驿站的包裹管理系统，系统向消费者输出取件码；

向系统输入管理员套餐信息和异常套餐信息请求，系统向管理员输出异常套餐信息结果；快递公司输入查询包裹请求和投递包裹信息，系统向快递公司输出包裹投递信息和查询反馈信息。

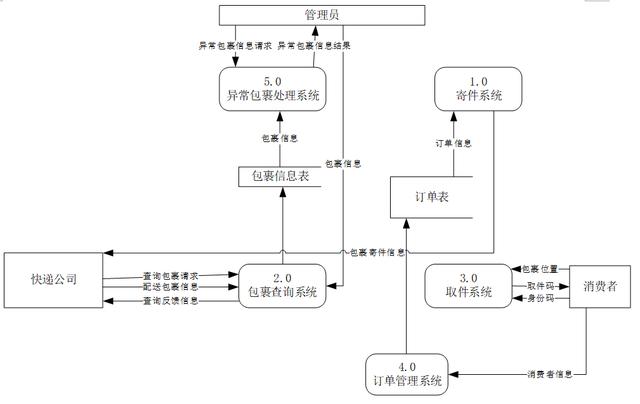

第2层和第0层数据流图

从0层的数据流图可以看出，校园菜鸟驿站的包裹管理系统由五个子系统(邮寄系统、包裹查询系统、取件系统、异常包裹处理系统)组成。

第0层数据流图描述如下:

首先，消费者将消费者信息输入订单管理系统，订单管理系统提供的订单表返回订单表将订单信息输出到邮寄系统，邮寄系统将包裹邮寄信息输入到快递公司；

快递公司发出快递后，会将投递包裹信息输入包裹查询系统。同时，快递公司也可以申请查询包裹请求，然后包裹查询系统会将查询反馈信息返回给快递公司。

当包裹到达菜鸟驿站时，取件系统将取件码发送给消费者，消费者根据包裹的位置和身份码进行取件；当包裹异常时，管理员发送异常包裹信息请求，然后包裹查询系统提供的包裹信息表将包裹信息输出到异常包裹处理系统，异常包裹处理系统将异常包裹信息结果返回给管理员。

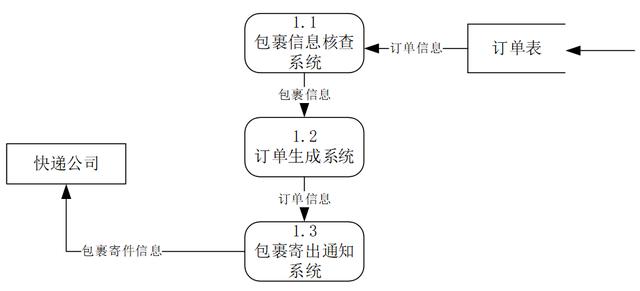

第3层和第1层数据流图

通过对配送系统的进一步分析，将配送系统分为包裹信息验证系统、订单生成系统和包裹配送通知系统。

第1层数据流图分析如下:

订单将订单信息输入包裹信息核对系统，核对通过后，系统将包裹信息输出至订单生成系统；然后，订单生成系统将订单信息输入包裹投递通知系统，包裹投递通知系统将包裹投递信息发送给快递公司。

翻译成英语:

基于数据流图的菜鸟驿站包裹管理系统分析

1.顶层数据流图

从顶层数据流图可以看出，该系统由三个外部实体(管理员、消费者、快递公司)组成。

消费者将消费者信息、包裹位置、身份码输入校园菜鸟驿站包裹管理系统，再由系统输出取件码给消费者；

管理员向系统输入包裹信息和异常包裹信息请求，系统向管理员输出异常包裹信息结果；

快递公司输入查询包裹请求和投递包裹信息，系统输出包裹投递信息和查询反馈信息给管理员。快递公司。

2.第0层数据流图

从0层数据流图可以看出，校园菜鸟驿站包裹管理系统共由5个子系统组成(投递系统、包裹查询系统、取件系统、异常包裹处理系统)。

第0层数据流图的描述如下:

首先，消费者将消费者信息输入订单管理系统，订单管理系统提供的订单表返回订单表，以将订单信息输出到配送系统。

投递系统向快递公司输入包裹投递信息；

快递公司寄出快递后，将投递包裹信息输入包裹查询系统，快递公司也可以申请包裹查询请求。

然后包裹查询系统将查询反馈信息返回给快递公司；

当包裹到达菜鸟驿站时，取件系统会将取件码发送给消费者，消费者根据包裹位置和身份码进行取件；

当包裹异常时，管理员发送异常包裹信息请求，包裹查询系统提供的包裹信息表将包裹信息输出到异常包裹处理系统。

异常包处理系统将异常包信息结果返回给管理员。

3.第1层数据流图

通过对配送系统的进一步分析，将配送系统分为包裹信息验证系统、订单生成系统和包裹配送通知系统。

第1层数据流图分析如下:

订单将订单信息输入到包裹信息验证系统中。验证通过后，系统将包裹信息输出到订单生成系统；

然后订单生成系统将订单信息输入包裹递送通知系统，包裹递送通知系统发送包裹。信息被发送到快递公司。
