工艺流程图介绍(P&ID)

概念化在工艺路线选定后进行。设计完成后，它不包含在设计文档中。

在初步设计阶段，完成物料平衡时绘制。

在方案流程图的基础上绘制的详细工艺流程图(带控制点的工艺流程图)。

由于要求不同，这些图的内容和表达重点并不一致，但又相互联系紧密。

二。方案流程图的功能和内容

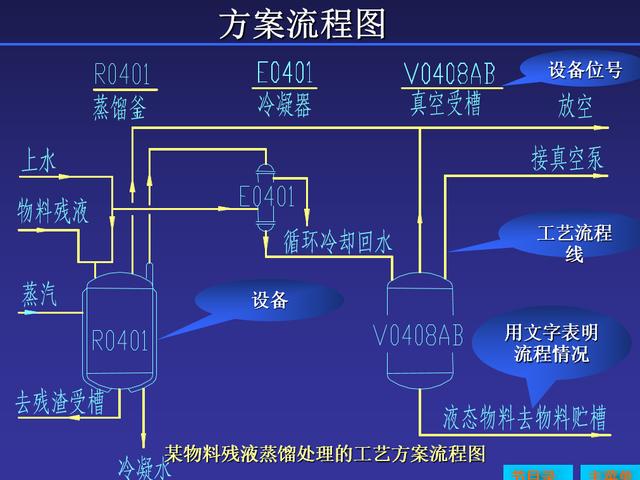

功能:表示材料从原材料到成品或半成品的工艺流程，以及所使用的设备和机器。可用于设计之初的工艺方案讨论，也可作为施工流程图的设计依据。

内容:①设备——用示意图展示生产过程中使用的机器设备；用单词、字母和数字写出设备的名称和编号。②工艺流程——物料从原材料到成品或半成品的工艺流程用工艺流程线和文字表示。

三。物料流程图角色级内容

物料流程图是在方案流程图的基础上，用图形和表格相结合的方法，反映设计中物料平衡和热量平衡结果的图纸。

在方案流程图中增加以下内容:

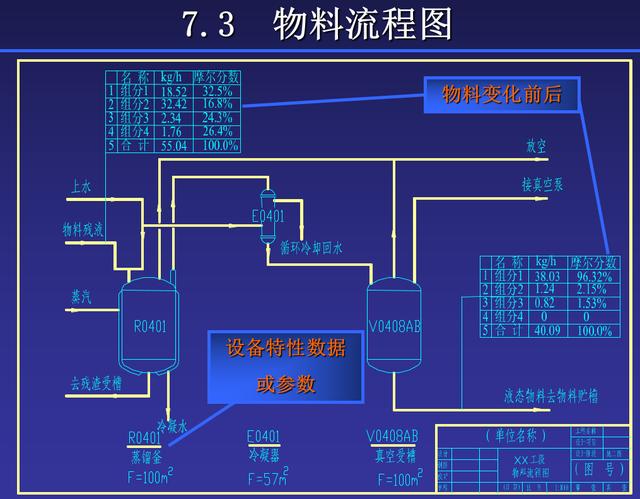

在设备标签号和名称下添加设备特征数据或参数。如换热设备的换热面积；塔的直径和高度；储罐的容积；机器的型号等。在过程的开始和改变材料的设备之后列出注释。

其组分名称、流量(kg/h)、摩尔分数(%)及变化前后各项之和等参数，实际书写项目视具体情况而定。表格线和辅助线用细实线绘制。

四。带控制点的工艺流程图

1。带控制点的工艺流程图也叫施工流程图。

它是基于方案流程图的详细工艺流程图。它是设计和绘制设备布置图和管道布置图的基础，也是建筑、安装和生产运行的主要依据。

在施工流程图中，应画出生产中涉及的所有设备、管道、阀门和各种仪表控制点。

2。施工流程图内容:

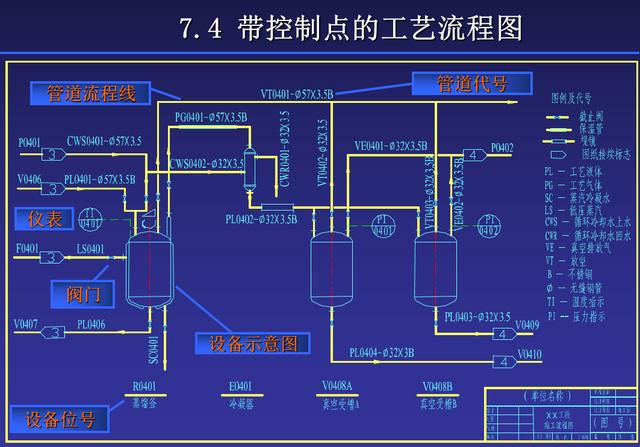

设备示意图:带喷嘴的设备示意图，注明设备编号和名称；管道流线:带阀门等管件和仪表控制点(测温、测压、测流、分析点等)的管道流线。)，有写管道代码；阀门及其他管件和仪表控制点的图例符号说明；标题栏。

五、P&ID图的内容

P&ID图是设备布置设计和管道布置设计的基础资料，也是仪表测点和控制调节器安装的指导性文件，包括以下四个部分:

(1)该图以简单的形式展开同一平面上的所有工艺设备，然后配以连接的主、辅管道及管件、阀门、仪表控制点等符号。

(2)标记主要注明设备位置号及名称、剖面号、控制点代码、必要的尺寸数据等。

③图例是指代码、符号和其他注释。文字代码、书写字母、各种图形符号，以及首页上仪表图形、代码、线性符号所表示的含义。

六。看图的原则和方法

1.了解流程。P&ID是从PFD发展而来的。无论多么复杂的PID，它的PFD主线总是清晰的。大家一定要先看流程的描述，然后通过对比找出PID图的主线。刚看图的时候可以先看主要流程再逐步细化。

2.看首页；需要了解设备编号、管道编号、设备图形表示、阀门符号表示、自动控制仪表符号表示、仪表连接符号、DCS功能符号等文字符号和图形符号的规则。如果一个项目有自己的符号，只有看首页才能看懂，否则就跟看天书一样。
