松石优化是什么意思(什么是绿松石优化？一篇文章教你识别优化绿松石)

楼兰

2022-04-20 18:43:36

绿松石这几年被炒热了。由于原石的过度开采，特别是鸭脚山、云盖寺等矿山的相继关闭，市场上原石绿松石的数量和质量急剧下降，导致绿松石市场不景气。其中一个因素就是假货太多。说到假绿松石，就会想到优化和处理。

其实优化绿松石无非三个目的:装瓷、装色、装不裂。今天我就给大家讲讲这种优化的诈骗方法！

1。浸胶(微渗):这是目前国内最常见的绿松石优化方法，市面上约有20%的绿松石已经浸胶。这项技术起源于美国，在中国蓬勃发展。该方法操作简单，设备投资少。

如果绿松石的颜色够深，但是硬度不够，或者绿松石里面有泥线，这种绿松石就不能直接加工，因为太软太脆，遇到锯片就会碎，所以一定要加工。

首先将绿松石放入烤箱烘烤1-2天，去除绿松石内部的水分。然后将绿松石浸泡在无色的环氧树脂中1-2天，待绿松石完全吸收树脂后取出，再放入烘箱中加热，促进树脂固化。

目的:提高绿松石的表面硬度，避免加工过程中原料破碎，减少产品缺陷(如开裂、凹坑、掉渣等)。

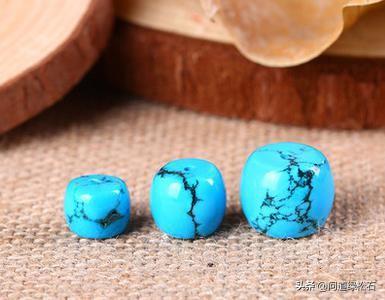

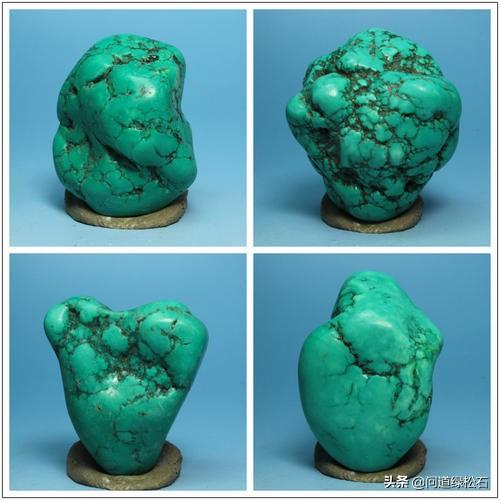

浸泡绿松石

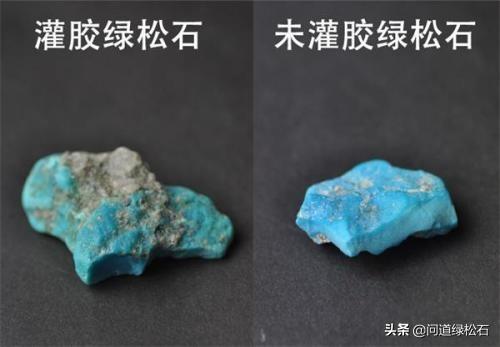

2。注胶，又称注胶:这是目前国内应用最广泛的绿松石优化方法，市面上大约有50%到60%的绿松石是经过注胶处理的。这项技术也起源于美国。这种方法需要一定的设备投入，压力罐和真空泵空都是必须的。注胶技术有“化腐朽为神奇”的力量。

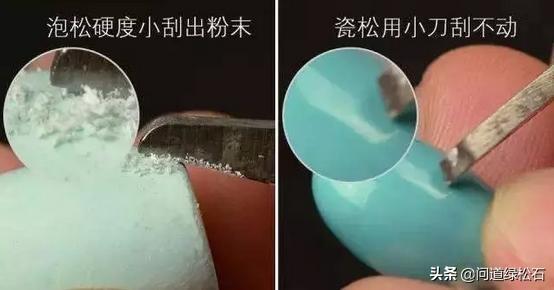

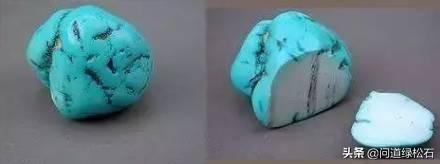

从绿松石矿挖掘出来的绿松石，只有2%~5%左右是AAA级宝石，可以直接加工，另有10%~15%需要浸矿，其余70%~80%的矿石都是极淡、极软的类似石膏的绿松石，可以像粉笔一样在地上做记号，业内称为“白料”或“泡沫松”。这些70%的泡沫松必须经过注胶处理。泡沫产量较大，但外观较差。只有用胶水注射才能赚到！
注胶时一般直接注入有色染料，可以显著改善绿松石的颜色。【/br/】然而实际上注胶只是表面上看起来硬度和瓷度更高，实际上并没有改变瓷度。

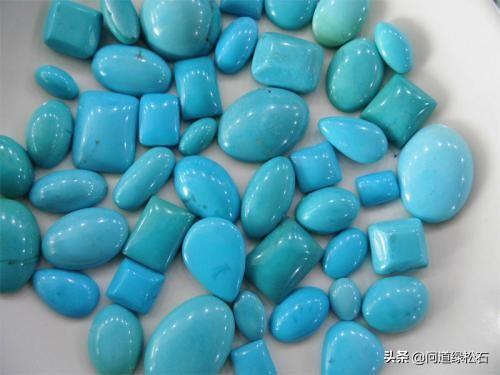

注胶的过程和浸胶差不多，只是把无色的浸胶树脂换成了有色的浸胶树脂，另一次浸胶是在常温常压下进行的，注胶要把绿松石和树脂放在密封的压力罐里，用真空泵把空气体抽出来。注胶后的绿松石“泡沫料”变成了颜色鲜艳、外观均匀的宝石，与高档绿松石无异！胶绿松石对于一个新手来说，肉眼除了专业的仪器是分辨不出来的。

不要相信某些材料说的什么热针。热针刺对于鉴别一些合成塑料绿松石是可以的，对于注胶的绿松石完全不适合。因为绿松石在注胶过程中吸收了一定量的树脂，但含量相对于整个绿松石来说还是很低的，更不用说针尖大小的这一块的面积，不足以产生肉眼可以观察到的热熔现象和鼻子可以闻到的胶味。

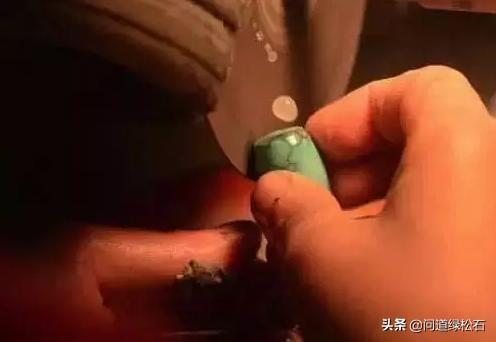

3。点胶刷胶:加工过程中，一块绿松石脱落，或者铁丝突然裂开，涂一点502胶在上面继续打磨。绿松石开裂、去核、去渣，主要是在打磨过程中。刷胶是打磨前在半成品表面刷一层胶(如502胶)，然后打磨。

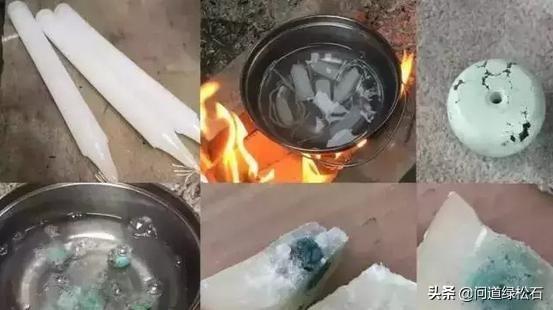

4。打蜡，又称上蜡:这其实不是一种处理，而是宝石常见的加工步骤。也就是宝石打磨抛光后，蘸上熔化的石蜡。这样可以在宝石表面形成保护层，提高宝石的表面亮度。

这样做的目的是加深绿松石的颜色，封住细小的毛孔，让绿松石不容易沾色，同时提高表面光泽度，让人在瓷器上更好看。

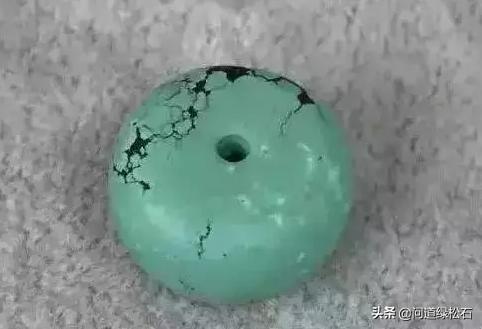

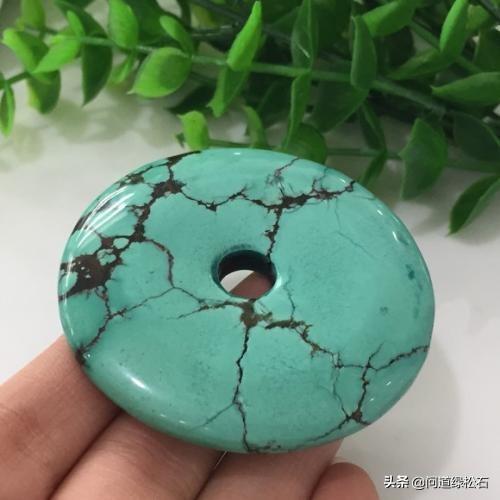

上蜡的绿松石可以正常变色，但是变色的时间比较长，可以减少花和脏的问题。另外，四川蜡是打蜡最好的蜡。打蜡后，看下图:

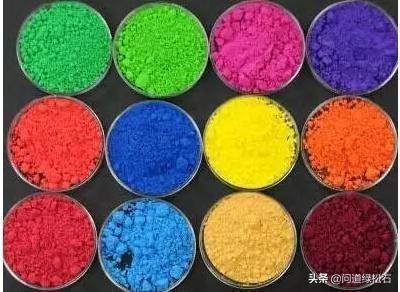

4。染色:将颜色较浅或接近无色的绿松石浸泡在无机或有机染料中，使绿松石材料染上所需的颜色。其实染色方法和注胶是一样的。

5。上色:将绿松石半成品用稀盐酸浸泡一段时间，然后放入加有少许染料的水中加热上色。挂好后，绿松石的颜色稍微加深，让绿松石更好看。上吊是传统工艺。另外，挂彩也需要一些技巧。“挂”的度把握不好，颜色就会失真。一些销往西藏的绿松石在抛光前会先用盐酸浸泡，再用稀释的染料浸泡，会使绿松石颜色略有变化，但一批绿松石颜色看起来更一致。

6。盐酸处理变色:将绿松石浸泡在浓盐酸中数小时，铁杂质与被类质同象相取代的铁发生反应，从而引起变色。颜色较差的绿松石，如灰绿色、黄绿色的，在浓盐酸中浸泡数小时，绿松石可变成浅蓝色；将无杂质的蓝绿石浸泡在同浓度的盐酸中。蓝色的绿松石没有颜色变化，但是蓝色的绿松石变成了浅蓝色。盐酸处理是目前国内常用的方法，方法简单，成本低。
