电力变压器是供配电系统中的关键环节。它可以变换电力系统中的电压等级，连接不同电压等级的电网，方便电能的输送、分配和使用。图1是电力变压器的铭牌。从铭牌上可以看出变压器的哪些信息和主要技术参数？从图1中的铭牌可以看到电力变压器的产品型号、额定容量、额定电压、额定频率和相数、连接组标签、冷却方式、使用条件、阻抗电压、绝缘水平等信息。电力变压器铭牌的主要参数介绍如下。

(1)产品型号。

你知道电力变压器铭牌的主要技术参数吗？

图1中，电力变压器的产品型号为S11-M-50/10，其中S代表三相，S是三相汉语拼音的第一个字母，单相用D表示，也是单个汉语拼音的第一个字母；11表示性能级别的代码，当前的性能级别代码包括10、11、12、13、15等。码数也大，表示节能水平越高，即电力变压器内部损耗越低，但越贵；m表示密封型，全密封变压器用于易燃易爆场所和安全要求高的场所，普通电力变压器可用于一般场所；50代表变压器的容量，单位为千伏安；；10表示变压器高压侧的额定电压，单位为kV。根据以上分析，可以得到电力变压器的模型含义，如图2所示。

你知道电力变压器铭牌的主要技术参数吗？

(2)额定容量。在图1中，变压器的容量为50kVA。目前我们的电力变压器采用R10容量等级，即变压器容量的等级按照R10=

=1.26倍递增，变压器的容量等级有50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1600kVA等。

(3)额定电压。图1中变压器的额定电压为10000±5%/400V，可见变压器高压侧分接开关有三个位置，分别为10000×(1+5%)=10500，10000×(1-5%)=9500，低压侧额定电压为400V。如果设备端电压偏高，将分接开关切换到+5%抽头，以降低设备端电压；如果设备的端电压低，将抽头转换开关切换到-5%抽头，以增加设备的端电压。目前10kV电力变压器一般采用空载电压调节，只能在空载情况下调节，不能根据设备端电压的实时变化进行调节。

(4)额定频率和相数。中国电力系统的额定频率是50Hz。在图1中，额定频率为50Hz，相数为三相。一般选用三相变压器，除非单相负荷在负荷中所占比例很大，为了减少三相不平衡，单独设置一台单相变压器为单相负荷供电。

你知道电力变压器铭牌的主要技术参数吗？

(5)连接组标签。图1中，电力变压器的连接组别标号为yyn0，其中第一个Y表示电力变压器一次绕组的连接形式为星形连接；第二个y表示电力变压器二次绕组的连接形式为星形连接；n代表连接中性线的电力变压器次级绕组的星形连接；0表示电源变压器的初级侧电压和次级侧电压之间的相位差为0度。以前国内的10kV电力变压器几乎都用yyn0。目前，我国正在大力推广Dyn11 10kV电力变压器。与yyn0接线的电力变压器相比，Dyn11接线的电力变压器的空负载损耗和负载损耗略大于后者，前者对一次绕组的绝缘强度略大于后者。目前负载中的电子器件越来越多，会对电网造成较高次谐波的污染。与yyn0接法的电力变压器相比，Dyn11接法的电力变压器在一次绕组接入三相时，可使三次谐波及其整数倍形成环流。diangon.com保留所有权利！因此，前者有利于将三次谐波及其整数倍与上级电网隔离；Dyn11接线的零序阻抗远小于yyn0接线，因此前者有利于切除单相接地故障。Yyn0接线变压器要求低压中性线电流不超过低压绕组额定电流的25%，而Dyn11接线变压器允许低压中性线电流达到低压绕组额定电流的75%以上，因此Dyn11接线变压器有利于提高容纳单相不平衡的能力。

(6)制冷模式。在图1中，电力变压器的冷却方式为ONAN，表示为油浸自冷方式。油浸变压器有油浸风冷(ONAF)、油浸风冷(ODWF)和强迫油循环冷却(ODAF)。

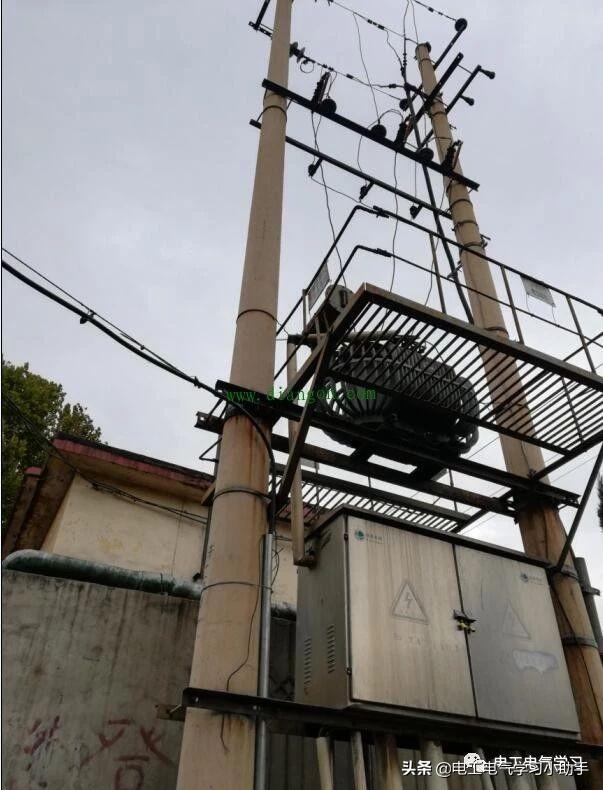

(7)使用条件。图1是室外。一般户外用油浸式变压器，室内用干式变压器。

(8)阻抗电压。图1中的阻抗电压为4.1%。电力变压器的阻抗电压是指变压器二次侧短路时，在一次侧逐渐施加电压使额定电流流过二次侧时，施加在一次侧的电压与其额定电压之比的百分比。电压代表变压器的内部阻抗，与变压器的制造价格和并联运行密切相关。

(9)绝缘水平。图1中绝缘等级为LI75-AC35，LI75表示变压器雷电浪涌电压等级为75kV，AC35表示变压器工频电压等级为35kV。
