图纸是施工的灵魂。在现代建筑中，不看图纸是不可能的。还有很多图纸！只能看平面图，所以只能布置管道。图纸应结合系统图、施工作业指导书、系统图等...学会看图纸，从施工常用的蓝图开始。工程图纸有图纸设计说明。有多少人知道水电图纸上的一些符号代表的就是这个？让我们来看看这些水电图纸上的字母和符号的含义。

1.管道铺设的标记方法

Sc:焊接钢管tc:线材和管材薄钢管

Pc:硬塑料管ct:电缆槽

Cp:金属软管SR:钢线槽

钢筋混凝土:水管和煤气管

2、导线敷设部位:

CT:电缆桥架敷设SR:沿钢线槽敷设

CLE:沿柱或跨柱铺设我们:沿墙铺设。

CC:沿现浇板内侧敷设；CE:沿天花板或天花板表面铺设。

空调:在天花板上铺设空间:在无障碍天花板上铺设空间。

BC:埋在梁中CLC:埋在柱中

WC:埋在墙里FC:埋在地下

BE:沿屋架或跨屋架敷设ACC:将ACC秘密敷设在不可触及的吊顶内。

SCE:在吊顶内敷设时，需要穿金属管直埋。

TC-电缆沟F-地板和平台下

3、电线穿管表示

MT电线管PC-PVC塑料硬管

FPC-阻燃塑料硬管CT-桥架

MR-金属线槽M-钢缆

金属软管塑料线槽

钢筋混凝土-镀锌钢管点。免费下载施工技术资料。

4.灯具安装方式的表示

CS-链式起重机DS-管道起重机W-墙壁安装

c型天花板R型嵌在S型支架的CL柱上

PC:PVC聚乙烯阻燃塑料管PPR:三聚丙烯

YV:电缆SYV:电视线路PE:接地(黄色和绿色)

笔:三条线(火线)接零(蓝):A(黄)、B(绿)、C(红)

KV:(电压)千伏BV:散线MEB:总等电位

LEB:局部等电位WL:水应用图上污水立管，电气施工图上照明线路。

5.线路敷设方式代码

PVC——敷设阻燃塑料管

DGL-电气钢管敷设

vxg-使用塑料线槽敷设

g-GX-用金属线槽敷设

kr g-用柔性塑料管敷设

线路明敷位置代码

LM-沿屋架或屋架的下弦敷设

ZM-沿着圆柱铺设

QM-沿墙铺设

沿天花板敷设

6.线路隐蔽部分的代码

LA——隐藏在光束中

ZA—隐藏在列中

QA—隐藏在墙壁中

pa-隐藏在屋顶或天花板中

da-藏在地上或地板里

PNA——隐藏在无法触及的天花板中

照明安装方法规范:

D——天花板类型

l链悬挂式

g管悬挂式

b型壁挂式

r-嵌入式

br-壁挂式安装

7.配电线路的标记方法:

A-b (c× d) e-f其中:

a电路号

b线模型

c-电线数量

d导体截面

e-敷设方式和管径

f-铺设位置

灯具吊顶安装的标记方法:

灯的数量

b型或编号

c-每个照明设备的灯泡数量

d-灯泡容量，w

电子灯泡安装高度，m

f-安装方法

l型光源，白炽灯或荧光灯

8.BV-2*2.5-TC20-CC最后一个CC是什么意思？

答:铜芯PVC绝缘线——两根2.5平方毫米的导线——直径为20的电线管——敷设在天花板或吊顶内，最后的CC表示埋在吊顶内。

其他说明:BV线:

1.分类和用途用于分配电流，属于配电线的范畴，用字母“B”表示；

2.导体材料为铜，用字母“T”表示，配电线路中的铜导体省略；

3.绝缘材料为PVC，用字母“V”表示；电线的类型和名称；

4.布线结构简单。除了以上三点，有的还有鞘。护套由聚氯乙烯制成，也用字母“V”表示；如果护套材料是橡胶，则用字母“X”表示。此时可免费下载施工技术资料。

后面没有夹克什么的就不用展示了。

例如，BVV代表铜芯聚氯乙烯绝缘聚氯乙烯护套圆线。

9.有时候还有FC，WC之类的。什么样的安装方式？

回答:FC埋在地下，WC埋在墙里，CC埋在屋顶。

其他说明:通过焊接钢管敷设:SC；电线管敷设:mt；硬塑料管敷设:PC；穿阻燃半硬聚氯乙烯管敷设:FPC；；电缆桥架敷设:CT；金属线槽敷设:Mr；塑料线槽敷设:PR；钢丝绳敷设:m；PVC塑料波纹电线管敷设:KPC；穿金属软管敷设:CP；直埋:DB；电缆敷设:TC；混凝土管道铺设:CE

CC是从哪两个首字母中提取的？

答:隐藏在天花板或楼板中。

10.水电安装规范

1)布线原则:横平竖直。采用特殊的蔡中PVC阻燃电线管。电线管必须固定在线槽内。当接线盒与电线管连接时，应使用锁紧螺母。直管应每隔80厘米用一个管夹，转角处每隔20厘米用一个管夹。

2)插座位于墙面上部，墙面垂直向上开槽至安装装饰角线的墙面顶部。如果位于墙面下部，插座垂直向下开槽至安装踢脚板的底部。槽深应该一致。墙面弹出槽线和顶直线后，用切割机切割墙面，用机器开槽。

3)使用蔡中PVC管时，使用弹簧弯管，不允许90度弯头和三通(在这一点上，我们目前基本没有这种情况)。安装线路时，必须加保护套管，并用胶水连接。外壳侧面紧密、笔直、光滑。在直角转角处，应切掉转角处的内侧，将切口的一侧切成圆弧形接头后，再进行弯曲安装。

4)管子扭齿深度适中，无毛刺。用原料带缠绕管接头5 -6次，管绞牙数为5-6齿，直至接头拧紧，烂牙不允许接入管内。

5)电线装入套管后，应使用电线固定工具，并在抹灰前固定在墙面和墙内，以便隐蔽。

6)严禁将导管直接敷设在复合板下。(目前这方面我们还没有做好。我们以后会和客户沟通，复合地板一定要开槽。)实木地板下的导管必须有加固措施。

11

7)严禁在厨房、卫生间地面铺设导管，防止水渗入导管。(卫生间的地板上不能有任何导管。我们必须在这一点上加强治疗。)

8)穿过线管的导线不应大于线管开孔面积的40%。管道中的电线不能有接头。不同用途的电线严禁混在一根线管内。

9)进箱电线必须预留一定的长度，10 ~ 15 cm，音响100 cm，并穿软管，便于开关、插座的安装和维修。

10)水管应距墙面1.5厘米，左热右冷，间距15厘米。

1)电线与水管平行距离不小于30cm，电线与水管交叉距离不小于10cm。

12)电线点与点不能有接头，吊顶内的暗线必须用阻燃管保护。

13)水电验收合格后，即可进行沟内找平，墙沟用1: 3水泥砂浆填实(墙面分两次找平。)

12.高压系统施工技术要求

1)每户设置一个家用配电箱，配电箱安装位置和漏电箱安装位置:安装在便于操作的位置，便于日常维护。

2)配电箱应配备漏电断路器，漏电电流不大于30mA，具有过载和过压保护功能，插座单独配电，照明、空开关、插座等。应单独控制，电路应保证负载的正常使用。箱底离地要1.8米。一般情况下，不能移动原配电箱的位置。如需移位，应增设过渡箱，并与设计、监理确定方案，在监理监督下进行施工。

3)电路排列如此空调谐，各有各的路，所以照明一路，厨房插座一路。(厨房卫生间的单插座，卫生间的用电设施，卫生间的插座都是一路，除了厨房卫生间的普通插座都是一路。不同房型可以参考以上方法。

4)两路零线和地线不能共用。两条线路不能穿同一管，电线与暖气、热水、煤气管道平行距离不应小于300mm，交叉距离不应小于100mm。

5)总入口开口至少60A，客厅和空设置最好40A。

6)卫生间安装浴霸时，要单独做支管，线径2.5mm见方。卫生间安装电热水器时，要单独做分支，根据容量大小确定线路的截面，一般为2.5mm见方、4mm见方左右。此时可免费下载施工技术资料。

7)厨房用电:厨房需要单独的分流线，直径2.5mm见方。

8)如果有25个以上的普通插座和灯具，就要加分流器进行控制。

9)电线色标:配电箱及各回路接线应按规范要求进行分色。

10)接线时，相线和零线的颜色应不同。同一房屋内相线(L)颜色应统一，零线(N)应为蓝色，保护线(PE)必须为黄绿双色线。管路中导线的接头应位于接线盒内，接头应搭接牢固，绝缘带缠绕均匀、紧密。

11)文明施工、标准化施工、加速施工，为整个工程开了一个好头。

13.弱电系统施工技术要求

1)电话必须铺设专用电话线和导管，不能与其他线路混用。

2)电视电缆电视电缆必须使用符合要求的同轴电缆(宽带7.5II)，严禁对接。有线网络电缆弯曲半径要么=8D(R为64MM)。

3)严禁电视线与网线混用。

4)严禁强弱电同管敷设，不允许接入同一个接线盒。

5)强弱电线管之间的距离应大于15mm。电话线、电视线等信号线不能与电线平行。

6)四个端子以下的安装应采用分频器(分配器)。必须安装在120型方箱(电视箱)内，以减少电平信号的损失，方便维修。

7)进行通电实验，检查所有电气元件是否工作正常。

8)留出足够长度的音频线出口，方便后期移位(应留1米距离)并保护好。

9)完成后由电工绘制电路图(电气布置图和系统图)。这一点上我们做得还不够，以后一定要做。)

10)电工必须持证上岗，并配备规范的电工工具。

11)电工工作时必须穿绝缘鞋，必须两人以上操作。禁止穿短裤上班，文明施工。

14.灯具安装技术要求

1)灯具安装最基本的要求是牢固性。

2)安装室内壁灯、床头灯、台灯、落地灯、镜面大灯等灯具时，高度小于2.4m及以下的灯具金属外壳应可靠接地，确保使用安全。

3)卫生间、厨房安装矮脚灯头时，应采用瓷螺口灯头接线。相线(开关线)应连接到中心接触端子，零线应连接到螺纹端子。

4)对于带开关的灯座，如台灯，开关手柄为了安全不能有裸露的金属部分。

5)安装各种带装饰吊顶的灯具时，应按灯具安装说明书的要求进行安装。灯具重量大于3kg时，应采用预埋挂钩或用膨胀螺栓直接从屋顶固定支吊架(灯具可与吊顶吊顶安装木龙骨支架)。不得挂在相邻的水管、电管上，必须独立悬挂。灯座盒中的电线应通过软管保护到灯具位置，以防止电线暴露在平屋顶中。

6)灯光灯具可挂在原有或附加的大中龙骨上，但必须加固。严禁挂在空风管、水管、电管上。

7)成排灯具必须横平竖直，允许偏差不大于3mm。

8)吊顶内与灯具连接的电线必须用软管保护，不允许使用裸线。

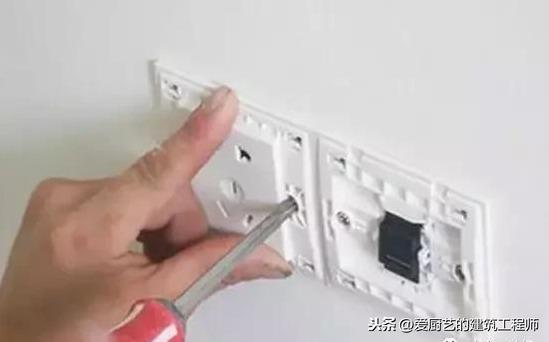

15.开关、插座安装技术要求

1)根据设计和客户方案要求，确定开关、插座、灯具的相关位置。

2)插座、开关安装牢固，周围无缝隙；面对电源插座的相线和零线的位置，右边是零，左边是零。有接地孔的插座，其他线插头要在上方位置，接地要可靠。

3)插座距离地面不小于200毫米。安装在同一房间的插座应做好防触电保护；成排安装的插座高度不应大于2mm。此时可免费下载施工技术资料。

4)开关和插座应清洁无污渍。安装在1.5m以下的插座应采用防触电保护插座；盒内导线应有余量，长度为150 mm，接线相线进入开关时，零线直接进入灯头，螺口灯头的相线不应接在外壳上。

5)照明开关离地高度宜为1.3m，开关、插座离门的距离宜为150-200mm。开关不应安装在门后。6)出线盒下方不应有插座和开关，左右距离为20mm。

7)开关位置应与灯头位置相对应，同一房间的开关方向应一致。

8)盒子应平整，不超过墙面。安装在木质材料上的开关和插座的接线盒应连接到面板的底部。导管应低于墙平面，用卡座螺母与卡座连接，开关和插座应分别在同一水平面上。

16.成品保护

1)安装开关、插座时，不要损坏墙面，保持墙面清洁。

2)开关、插座安装完毕后，不允许再次喷浆，以保持面板清洁。

3)其他工种施工时，不要损坏或歪斜开关、插座。
