近日，充电头网了解到，TECLAST台电推出了一款磁性无线充电移动电源W10 Pro-k，配备1A1C快充接口，支持华为22.5W快充，也可由华为手机用户使用，此外还有磁性无线充电功能，满足iPhone 12/13用户的购买需求。
此外，充电宝还内置了10000mAh容量的电池，比市面上很多型号的磁性充电宝都要大，但整体尺寸只有110*69*20mm，具有超强续航和小巧便携的特点。下面，充电头网将对这款产品进行详细拆解，看看内部材料是如何工作的。
一、电磁吸力无线充电充电宝的出现
包装盒设计精美，正面印有TECLAST品牌、产品使用场景图、名称和22.5W/10000mAh卖点。
背面印有产品介绍图、具体参数和兼容设备。

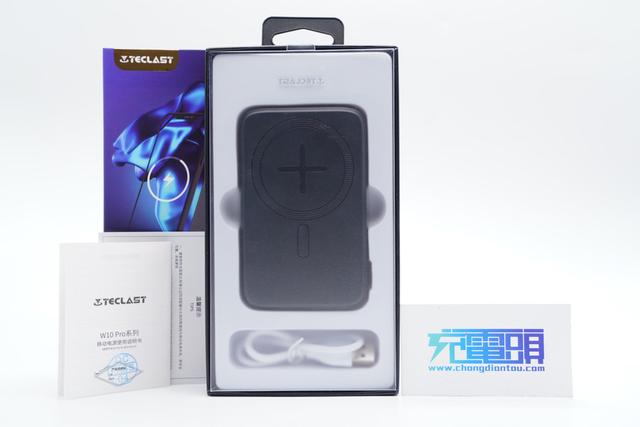

包装内含充电宝、数据线、使用说明书、提醒卡。

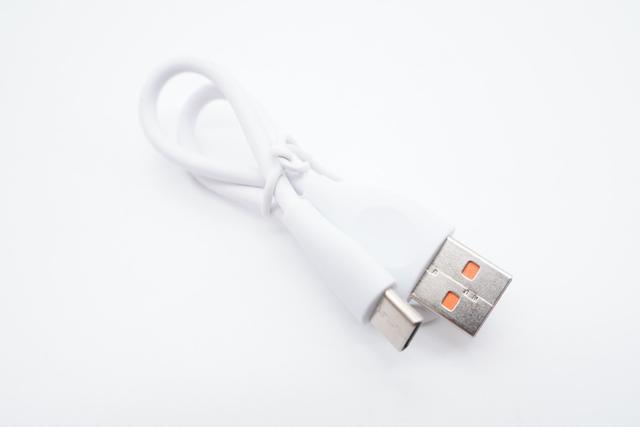

附带的数据线是A到C短线，方便携带和使用。

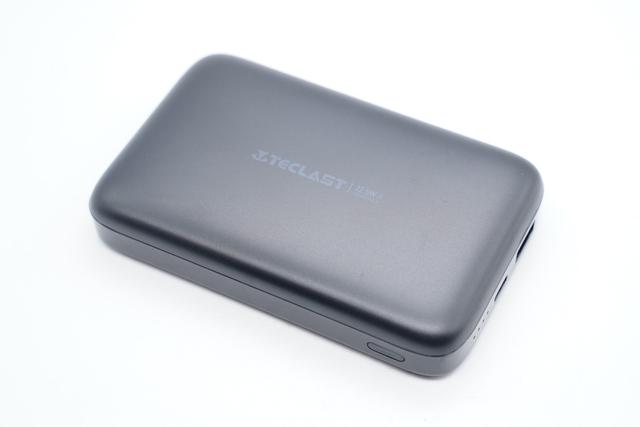

台电的磁性无线充电和移动电源采用PC材质，黑色外壳，前后磨砂，侧面处理，圆角。

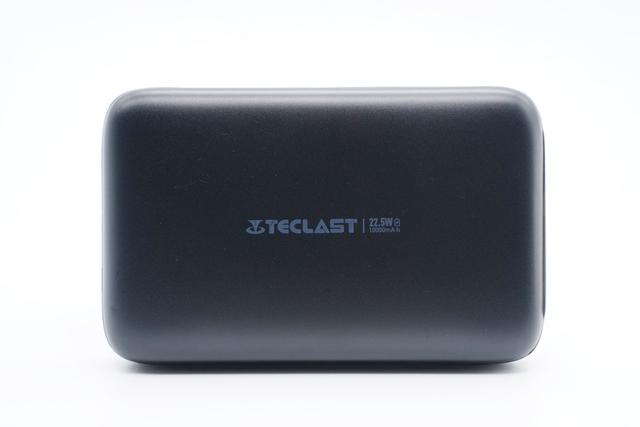

机身正面中央设计有TECLAST品牌logo和22.5W/10000mAh参数logo。

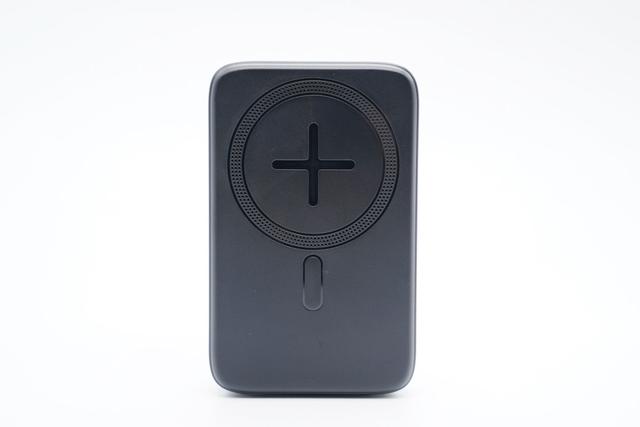

另一方面做了无线充电区域提示设计，方便用户。

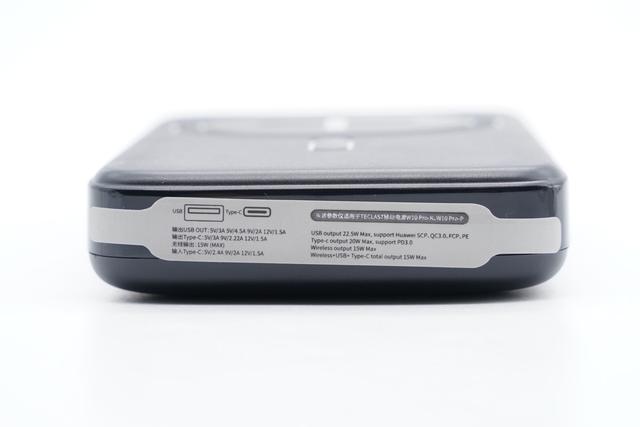

顶部贴有防尘贴纸，贴纸上还印有接口参数信息。

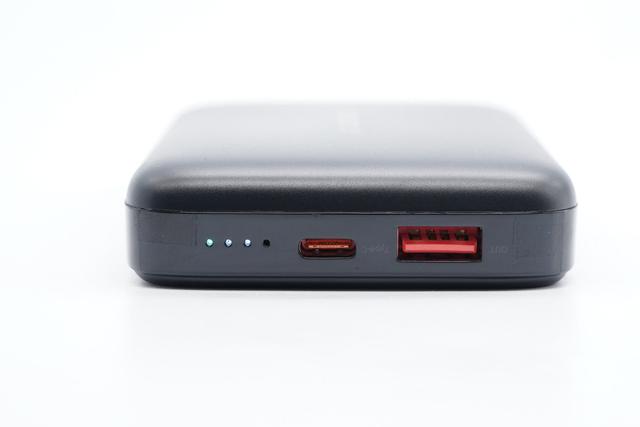

撕下贴纸可以看到顶部配有1A1C连接器和LED电源指示灯，指示灯为白色。

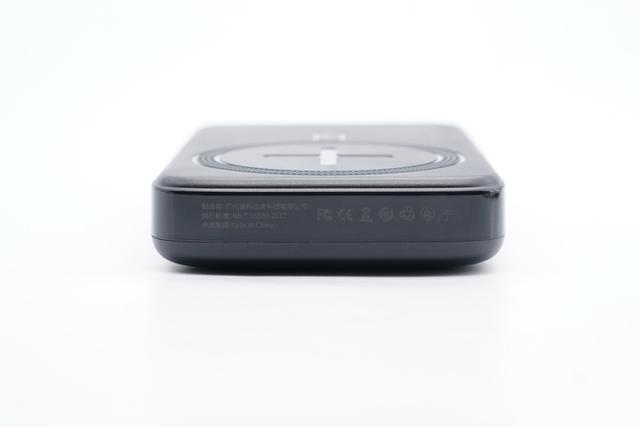

从另一端可以知道产品生产厂家是广州商用信息技术有限公司，通过了FCC和CE认证。
侧面有一个电源键。

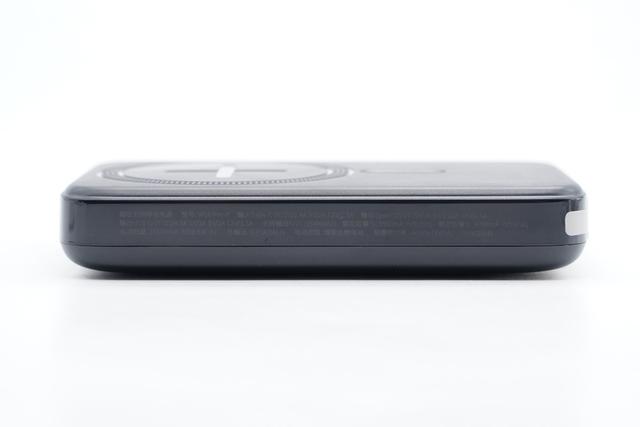

充电宝参数印在另一面
型号:W10 Pro-k
USB-C输入:5V2.4A、9V2A、12V1.5A
USB-C输出:5V3A，9V2.22A，12V1.5A
USB-A输出:5V4.5A，5V3A，9V2A，12V1.5A
无线充电和输出:15W(最大值)
总输出:5V3A
额定容量:6500mAh(5V1A)
额定容量:4700mAh(5V3A)
能量:10000毫安时(38.5瓦时)
电池类型:锂聚合物电池
能量转换:≥60%(5V3A)

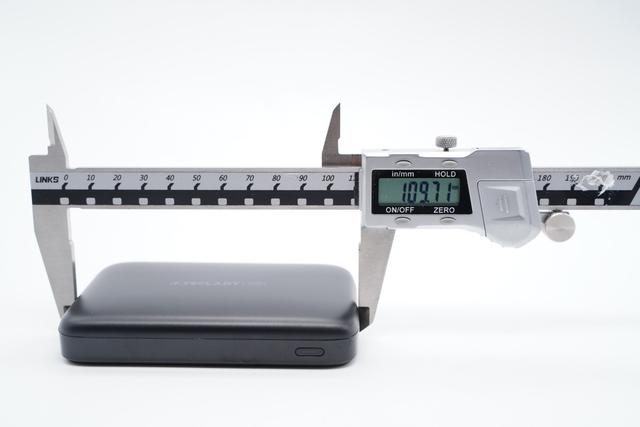

实测充电宝机身长度为109.71mm..

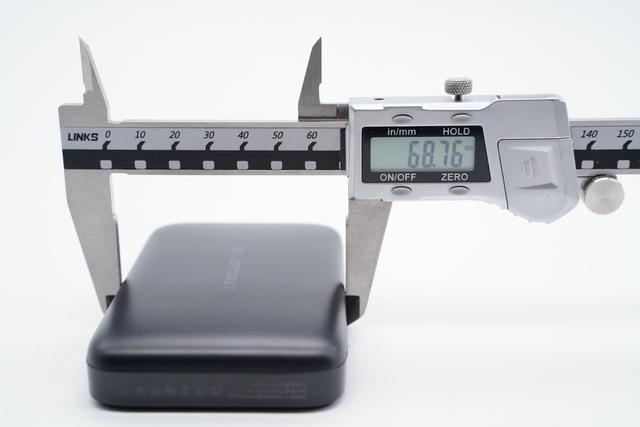

宽度为68.76毫米..

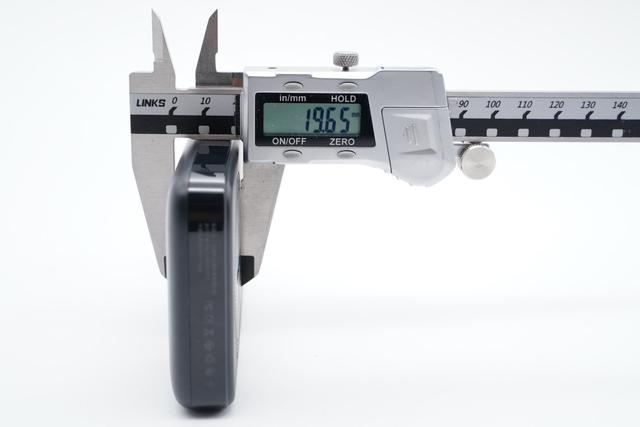

厚度为19.65毫米..

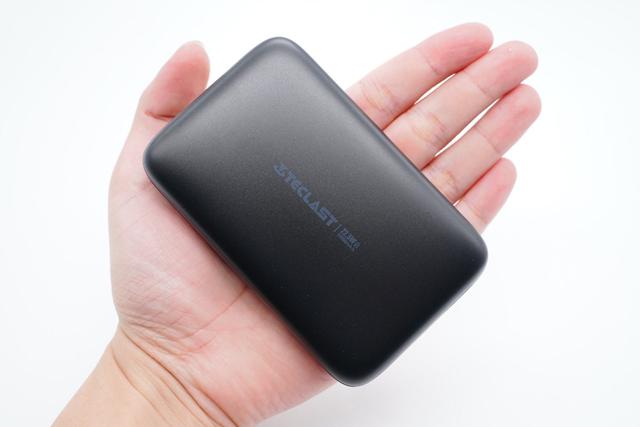

手里拿着充电宝的直观感受。

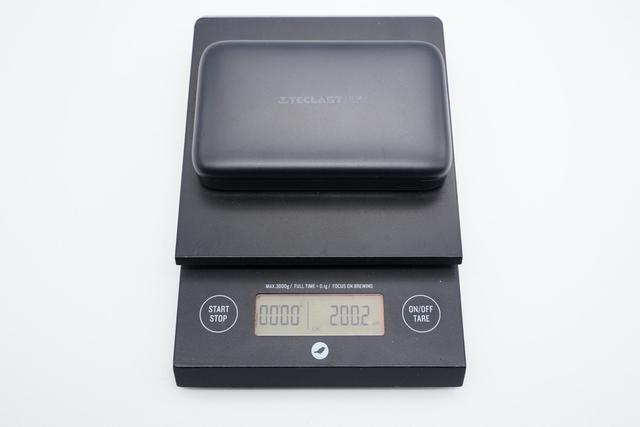

净重约200克。

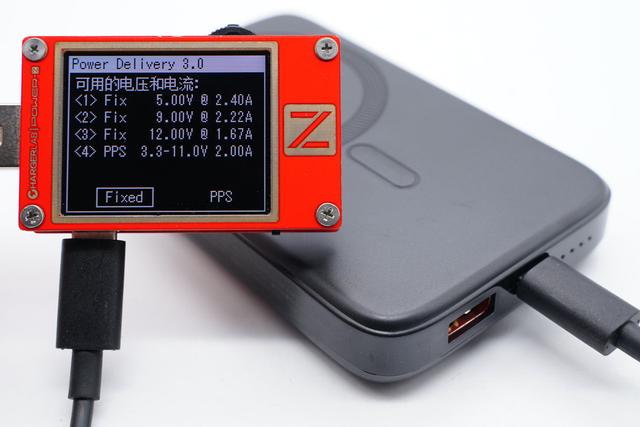

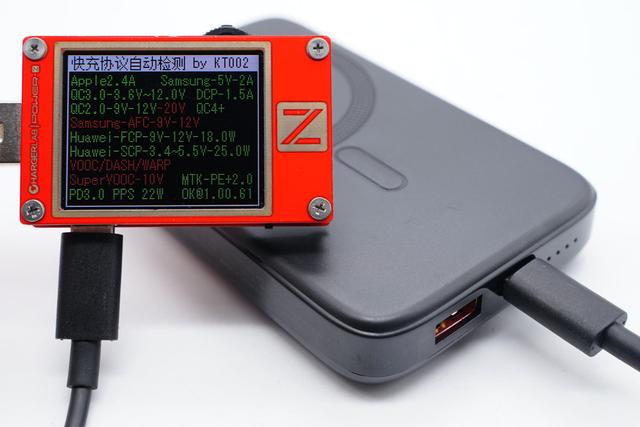

ChargerLAB POWER-Z KT002测得的USB-C口支持QC2.0/3.0、FCP、SCP、PE2.0、PD3.0和PPS快充协议。
它有5V2.4A、9V2.22A和12V1.67A三个固定电压档和3.3-11V2A的PPS电压档

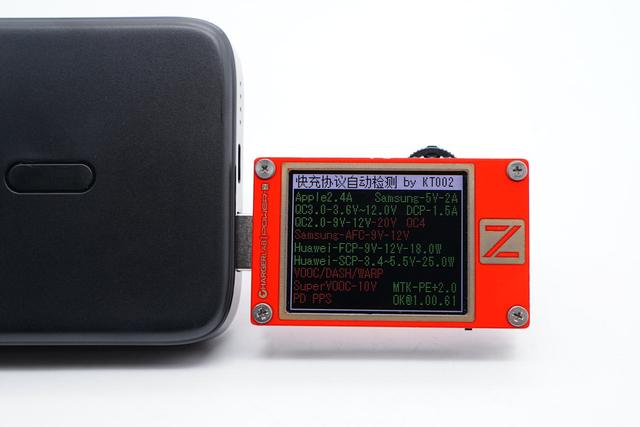

此外，USB-A端口支持QC2.0/3.0、FCP、SCP和PE2.0快充协议。
拆卸两个电磁吸力无线充电和充电宝

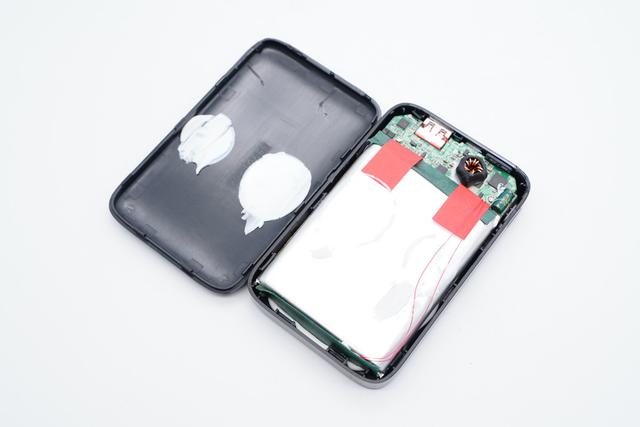

拆开外壳，将电芯粘合加固。

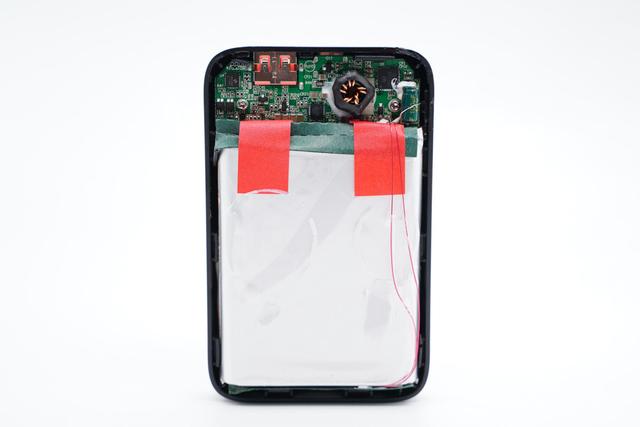

PCB板用螺丝固定，电芯极耳用绝缘纸包裹绝缘。

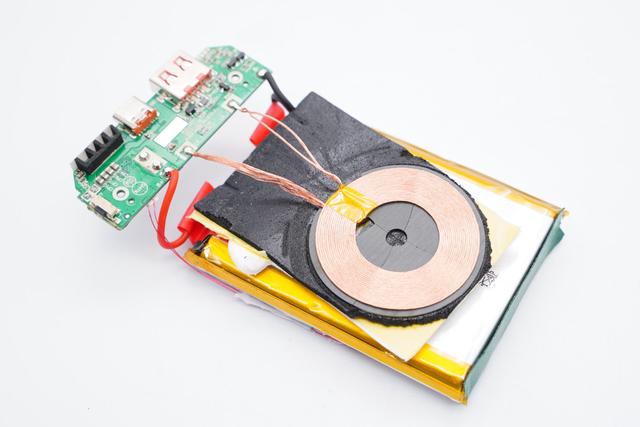

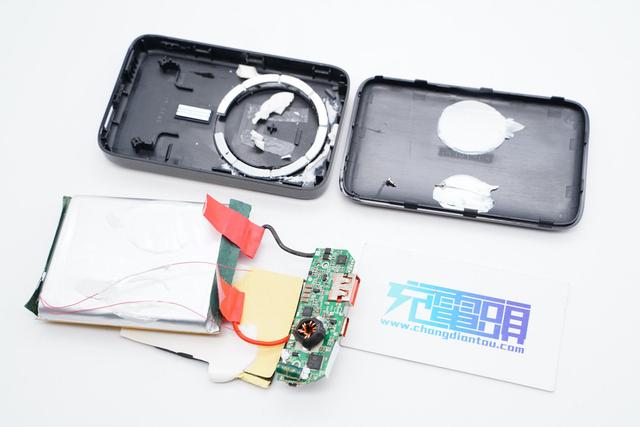

取出PCB板和电池芯。

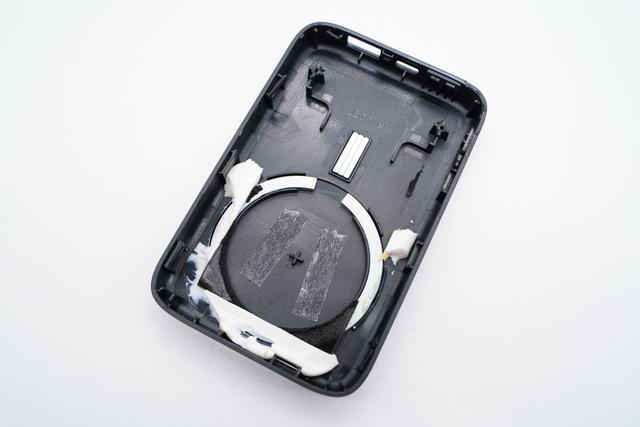

外壳的另一半也用胶水帮助固定电芯，磁环通过凹槽固定。

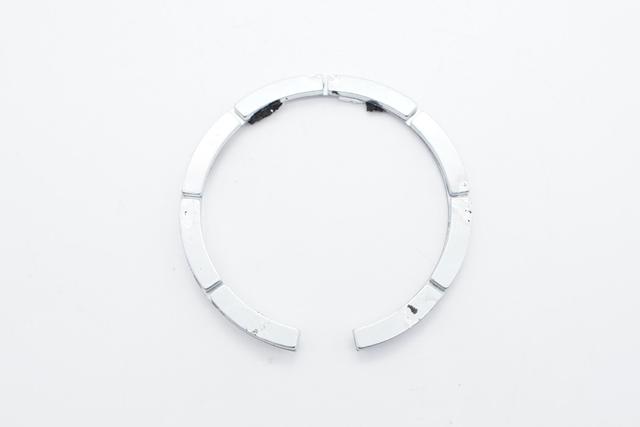

磁环由8块小磁铁组成。
无线充电线圈由绝缘纸和泡沫绝缘材料保护。

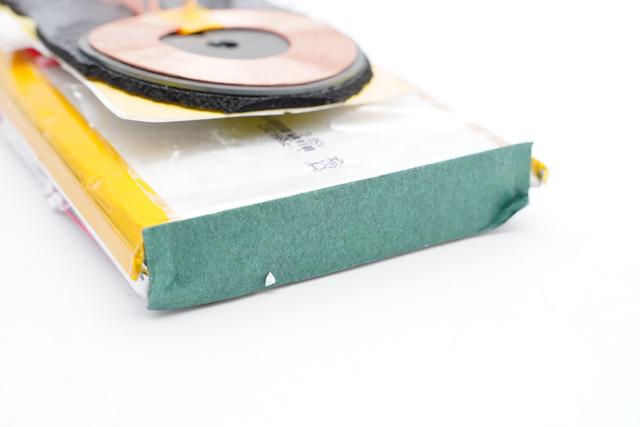

电芯底部也有青稞绝缘纸保护。

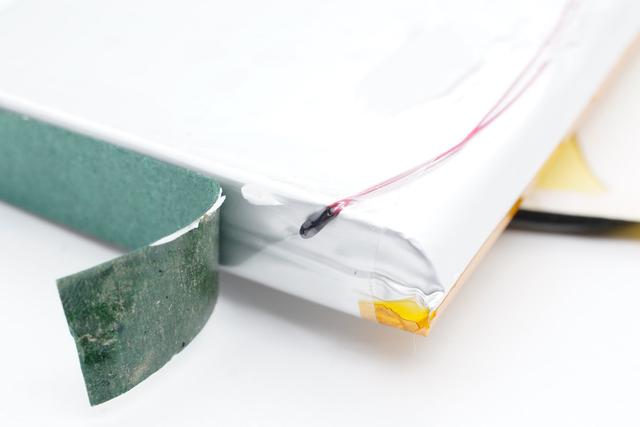

此外，还有一个热敏电阻用于温度监控。

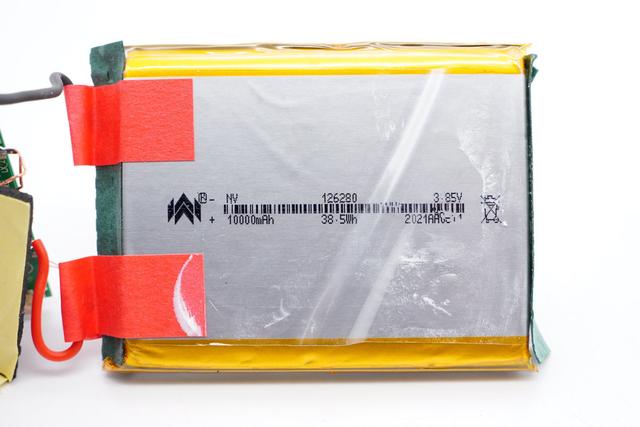

电芯来自NV诺维新能源，规格为10000mah/3.85v/38.5wh。

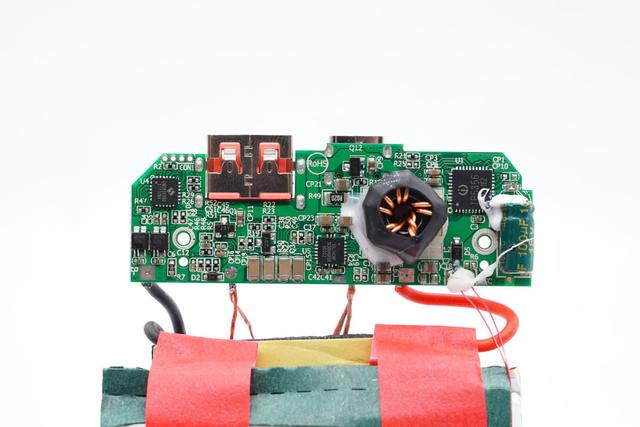

PCB前端有移动电源主控芯片、无线充电芯片、电容和电感等。电容和电感也经过粘合和加固。

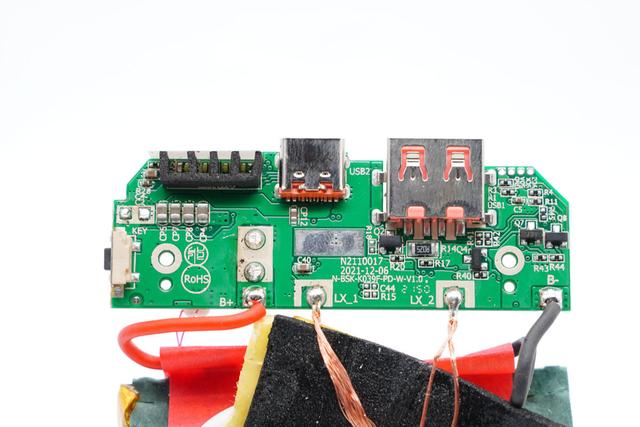

板的另一面连接电池芯和无线充电线圈，并设有电源键和LED指示灯。

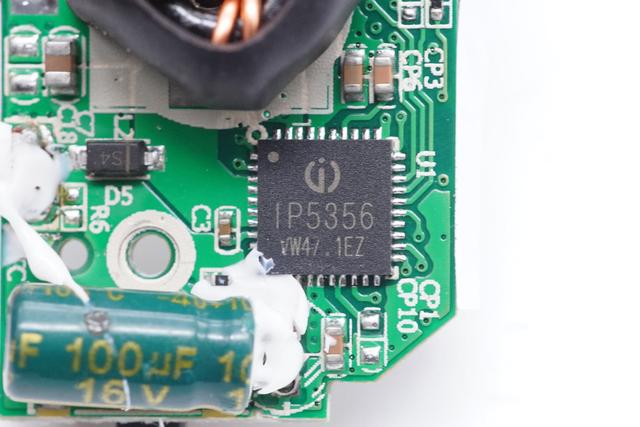

移动电源的主控芯片采用Integrin IP5356。这是一款集成了众多主流快充I/O协议，以及升降压转换器、锂电池充电管理、电池电量指示等功能的移动电源SoC芯片，能够为快充移动电源的开发提供完整的解决方案。
SMIC IP5356的同步开关升压系统可提供最大22.5W的输出容量，支持USB-A口× 2、MicroUSB口、USB-C口四种接口控制。任何单个USB口都可以支持快充，两个或两个以上输出口同时使用时，智能降到5 V。
IP5356内置了全功率MOS和路径管理MOS，应用中只需要一个电感就可以实现降压和升压功能，外围器件少，有效降低了整体方案的尺寸和BOM成本。
充电头网了解到，目前有Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、北四无线快充PD移动电源、京造10000mAh双向USB PD快充移动电源、格力18W PD双向快充移动电源、腾讯赤兔马移动电源等多个产品。

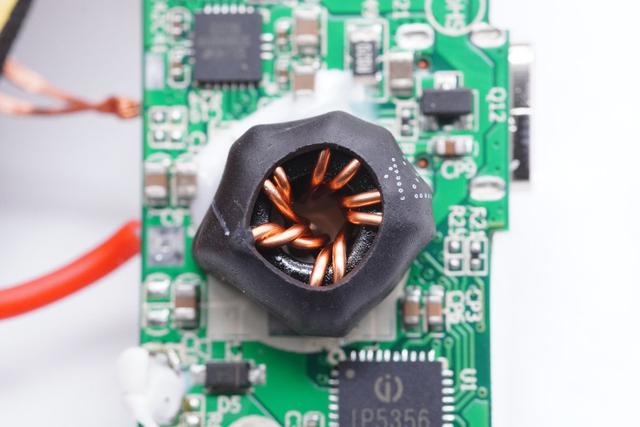

感应绝缘管涂胶加固，1A1C接口借助IGC IP5356调压充放电。

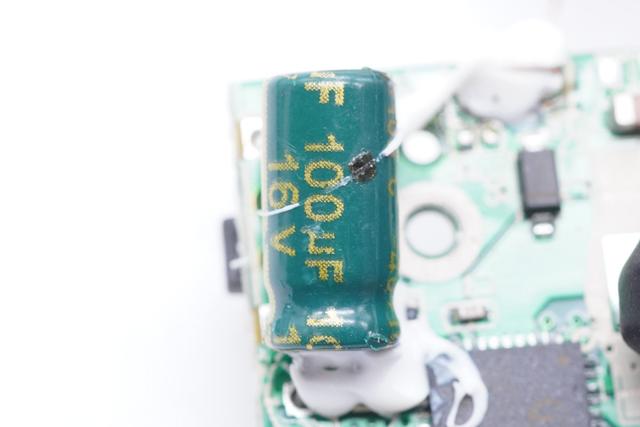

滤波器电容规格为16v100μ f..

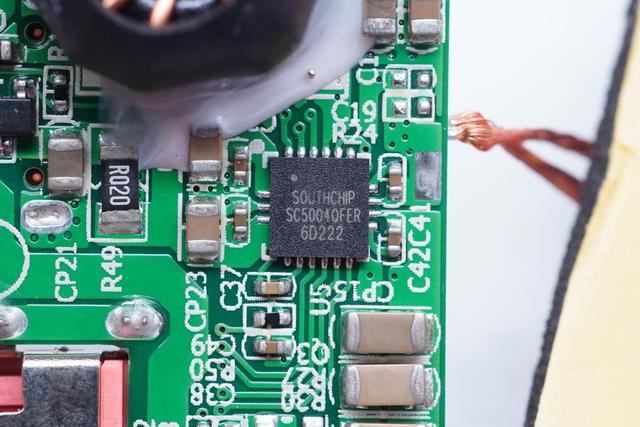

无线充电的智能全桥芯片来自南芯半导体，型号SC5004。这是一款高度集成的无线功率发射机模拟前端，包含了实现WPC兼容无线充电器所需的所有模拟元件，集成了全桥功率驱动MOSFETs、电流感测放大器、自举电路、通信解调器和保护电路。

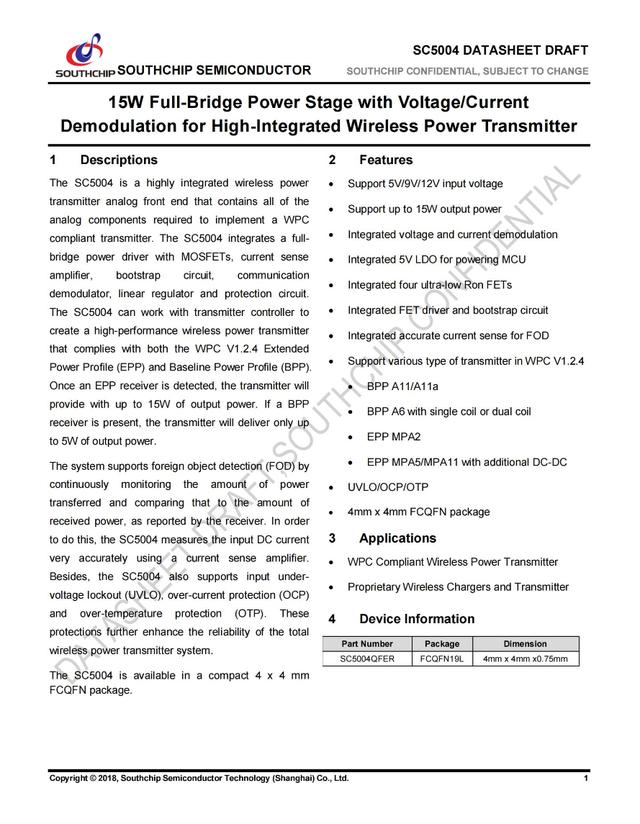

南芯SC5004详细规格。
NPO谐振电容特写。
中微CMS8S6990，增强型1T 8051 Flash MCU。

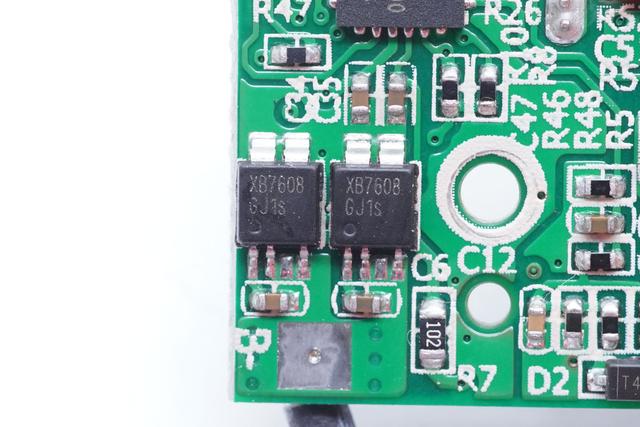

两款一体化锂电池保护芯片，即race core micro XB7608，内置14.5 mω MOS晶体管，外围元器件只需一个电容，可支持过热保护、过充保护、过放保护和短路保护，并集成了高精度电压检测和超低静态电流。
电源特写，芯片焊接。

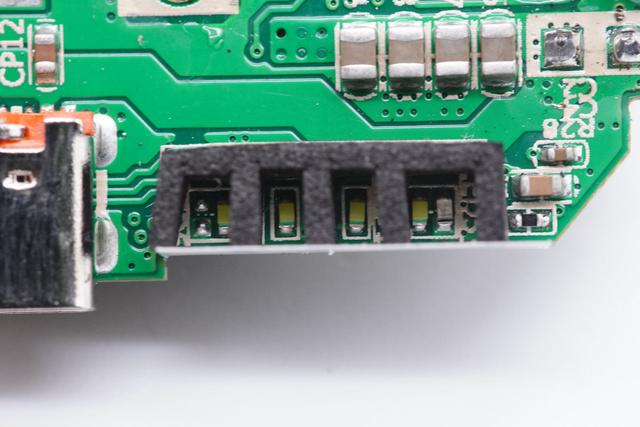

特写指示灯，带泡沫，防止交叉照明。

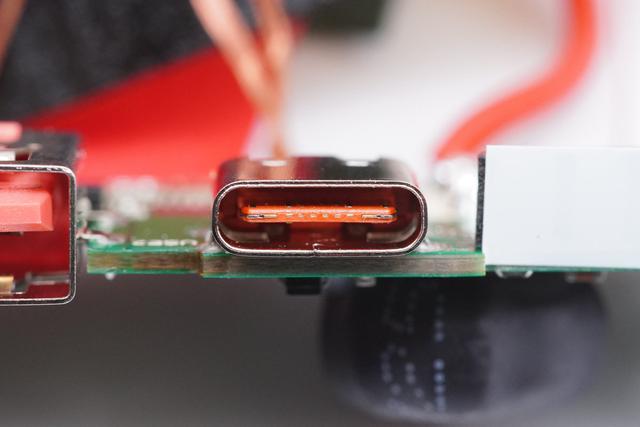

USB-C插座细节图，通过焊接。

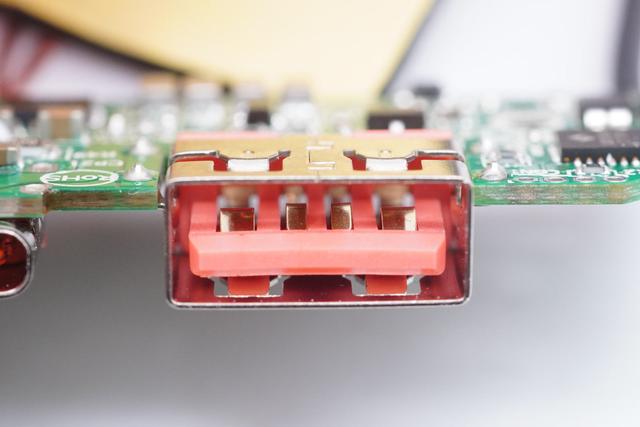

USB-A母座特写，沉板焊接。
全部拆除，拍一张全家福。
充电头网拆卸总结
台湾的磁性无线充电移动电源，扁而轻，圆角。除了满足iPhone 12/13用户的无线充电需求，配备1A1C接口，端口C支持18W输入20W输出，可为iPhone 12/13手机快速自充和20W有线快充，端口A支持22.5W快充，满足华为手机的快充需求。总的来说，产品小巧便携，续航能力强，实用性好。
通过拆解充电头网络，发现移动动力电芯来自Novell新能源，并采取了充分的绝缘保护措施。配有热敏电阻监测温度，赛芯微XB7608用于过充、过放和短路保护。IC IP5356高性能高集成度电源管理SOC配合电感实现快速接口充电，无线充电全桥芯片采用南芯SC5004，整体材质扎实可靠。
