目前电力建设中使用的电缆桥架弯头，一般都是由电缆桥架厂完全加工后再出厂。但由于施工现场条件不同，有些工程需要因地制宜地加工电缆桥架弯头，这就需要安装人员具备一定的施工基础知识才能胜任。施工现场的电缆桥架大致分为主桥架和分支架。主桥由设计院设计，按图纸施工。副支架是从主桥引至本地设备的电缆支架。没有图纸设计，是施工人员根据现场情况设计的。常用的弯头类型有:45°上下跳弯、垂直上下弯头、水平三通等。以下是桥架45°爬坡曲线的制作计算公式:

上坡弯头的制作和计算公式

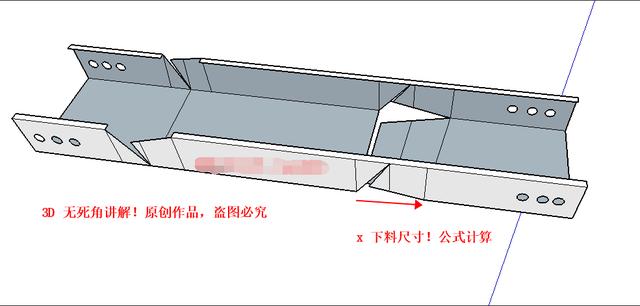

讲解上坡肘关节的公式怎么算，怎么画线，怎么切！任何尺寸的桥架都可以做！

下坡弯头的制作和计算公式

主要讲解了下坡弯头的公式计算，切割方法，画线方法！无死角的3D解释

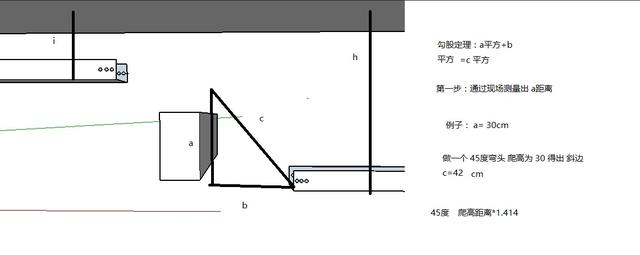

计算出的攀爬弯头的攀爬距离[/s2/]

主要是关于爬坡距离的计算！有公式

1.自制电缆桥架的弯头、跳弯、三通等连接处，应在内侧点焊固定，并打磨去毛刺涂层。外面要光滑，缝隙尽量小，锯口要光滑整齐。

2.电缆桥架弯头的对接不得有错边，焊接后的对接应打磨平整光滑，不得有毛刺、锐边等损伤电缆绝缘层的边缘。

3.托盘式电缆桥架内增加钢筋时，应采用φ 6-8 mm圆钢，内外重新涂漆。涂装前，应将涂层和焊渣清理干净。

4.多层电缆桥架的自制三通和弯头安装完成后，转角应在一条垂直统一的直线上。

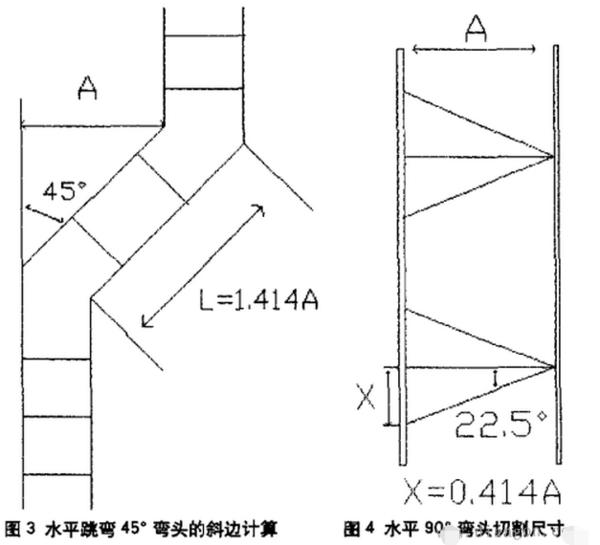

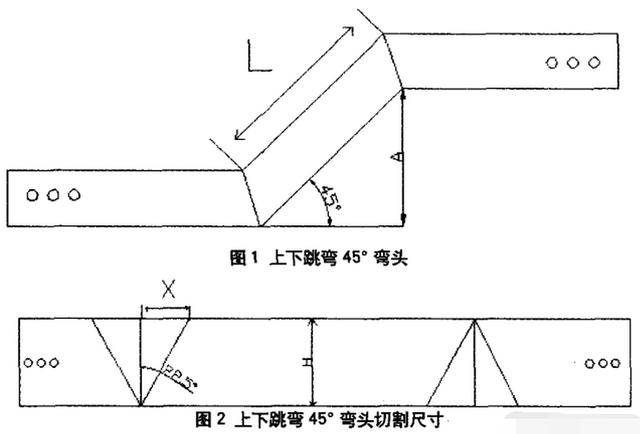

5.自制弯头全部制作完成后，在切割、打磨、焊接处涂防锈漆，再涂与桥架同色的面漆。图1和图2示出了具有上下跳动的45°弯头的制造，图3示出了具有水平跳动的45°弯头的制造。

注:H是所用桥的高度，因为:TG 22.5 =对边/邻边= x/=X/H tg22.5 =0.414，所以x = 0.414 h。

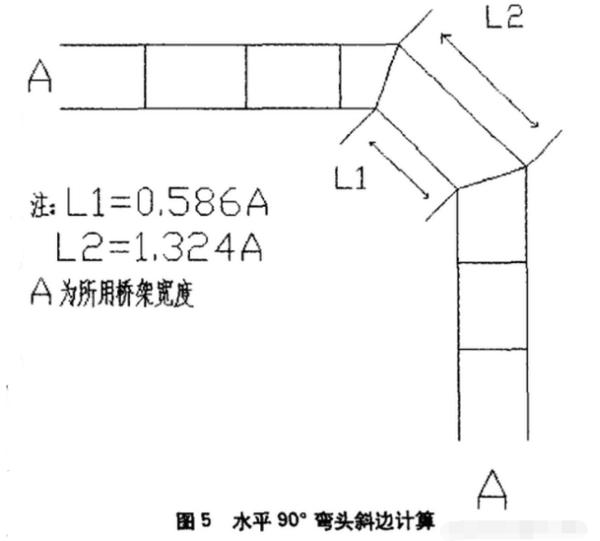

如下图:图4和图5中的水平90°弯头也可按上述公式制作:
