说到低压配电柜，估计大部分电气设计师都不陌生。随着工业技术的发展，电力已经成为当今重要的能源形式，越来越多的配电柜应用于低压供电系统。如何科学合理地选择低压供电系统中的各种配电设备至关重要。但由于低压配电柜种类繁多，性能各异，所以要明确各类低压配电柜的性能参数，以及低压配电柜对主要部件的要求。今天边肖就给大家简单讲一下低压开关柜的内部结构以及各种类型的表示和含义分析。看完文章，希望能对正在学习电气设计的初学者有所帮助！

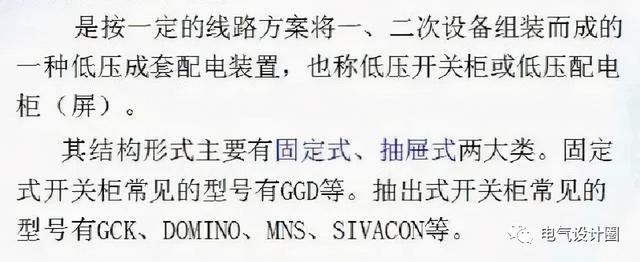

低压配电柜概述及类型:

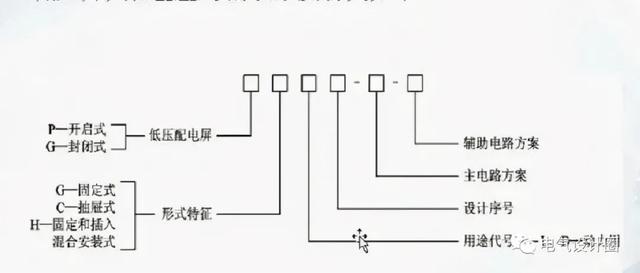

各种低压配电柜的表示和含义如下:

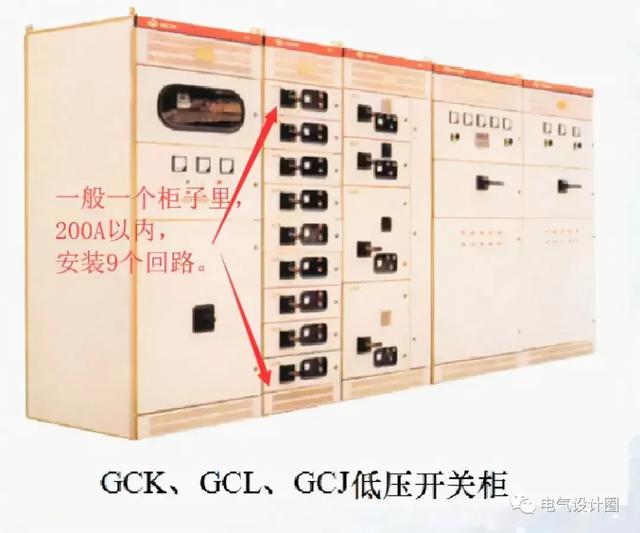

▲如上图所示，一个机柜有9个电路。如果设计师不小心多画了一个电路，厂家就做不出来了。橱柜没有足够的空空间来装10个抽屉(电路)，但有些合资或外资厂商可以做10个电路。

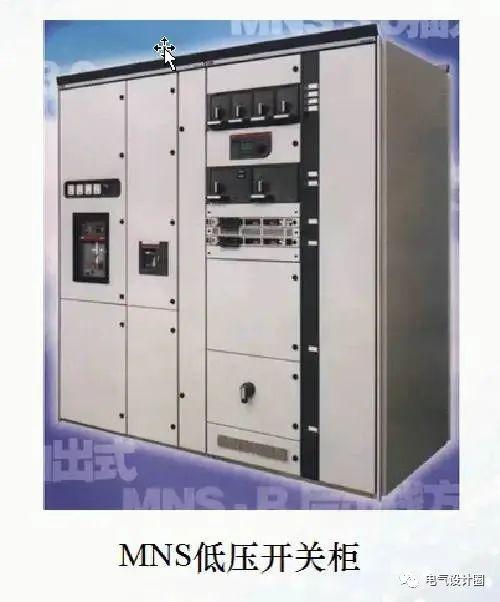

▲ ABB的柜子

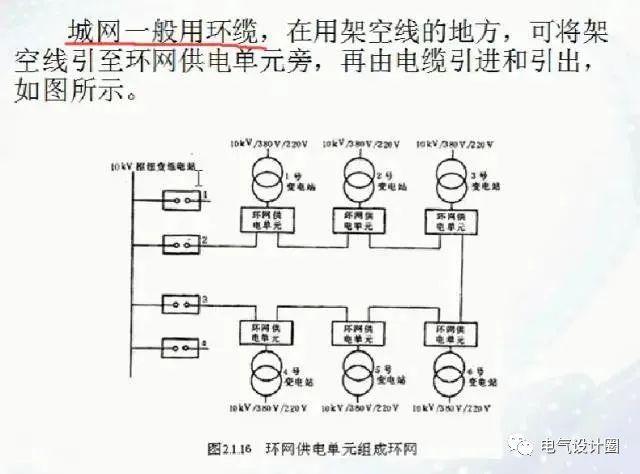

环形供电单元:

▲高压柜环网柜

▲环网柜进出时，另一回路通向变压器。

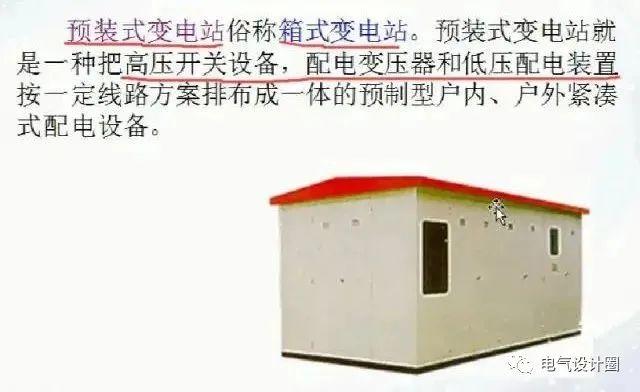

预制变电站:

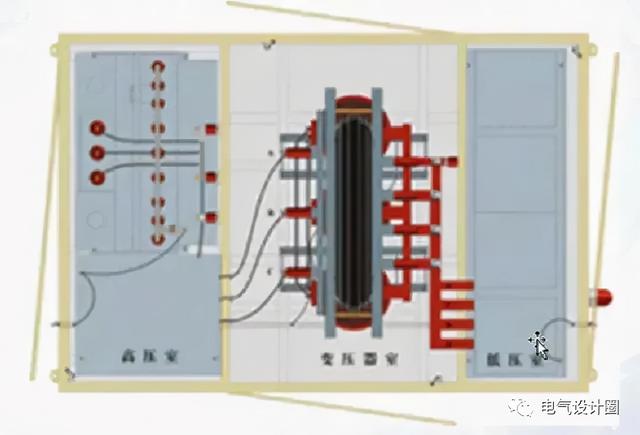

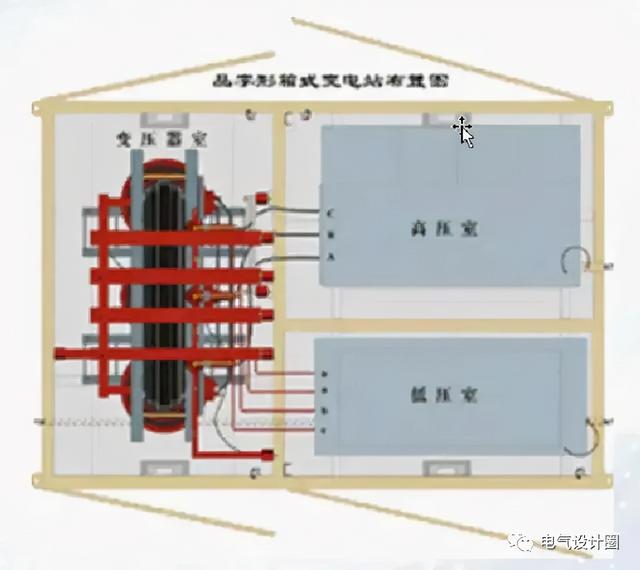

▲箱式变压器1。内部间隔

▲箱式变压器2。内部单词结构

低压配电柜内部结构:

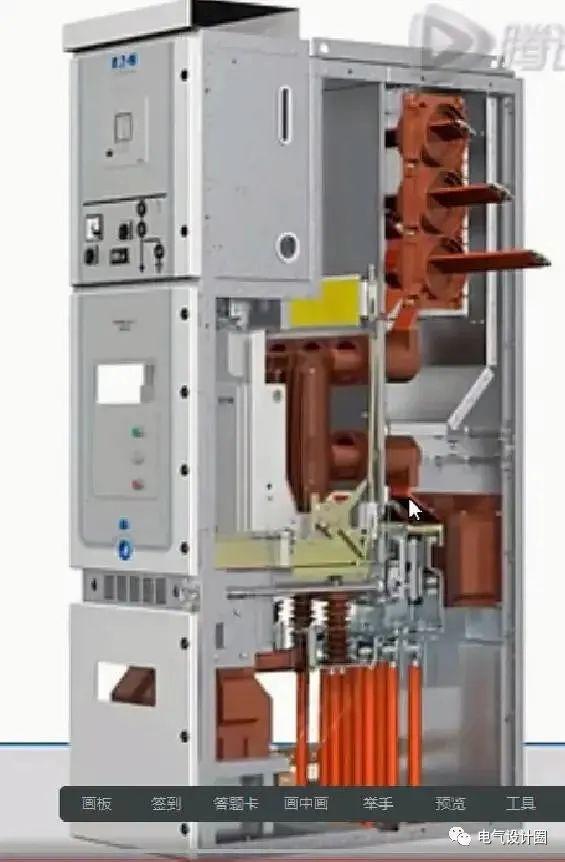

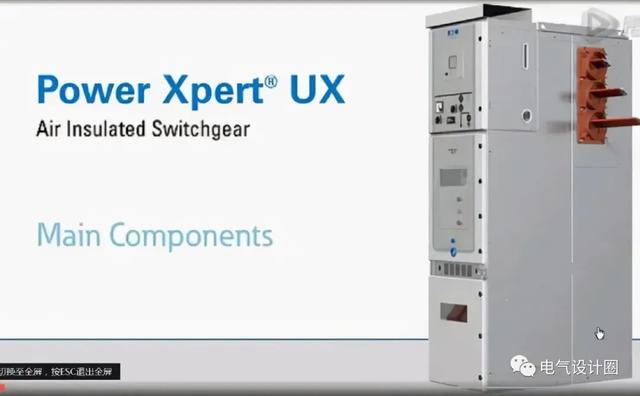

▲ 空打开设备

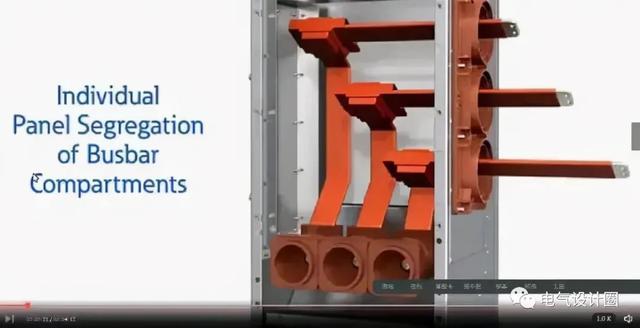

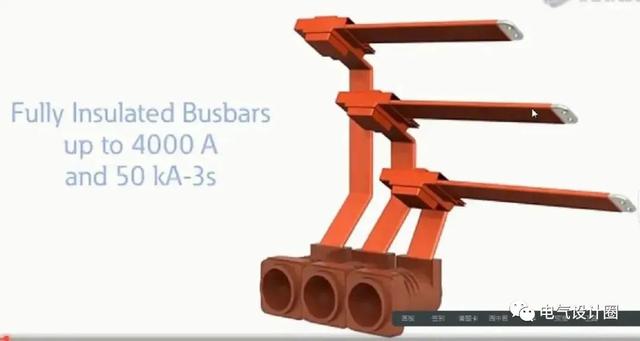

▲主母线4000A，短路电流50KA，3S。

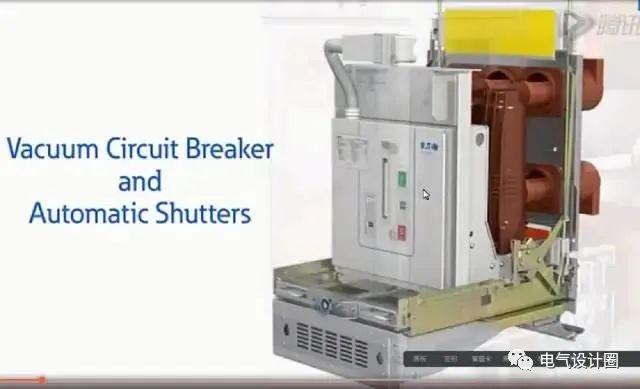

▲真空断路器

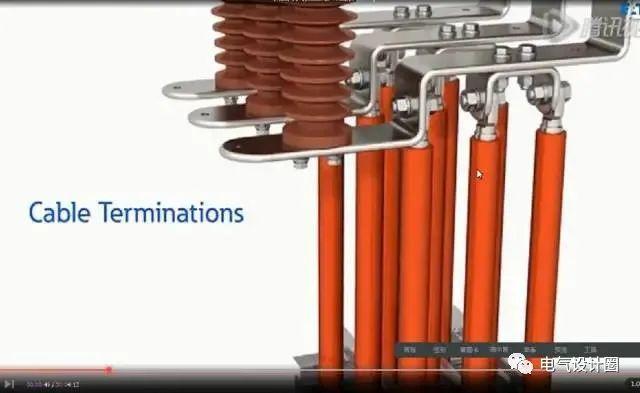

▲电缆终端头

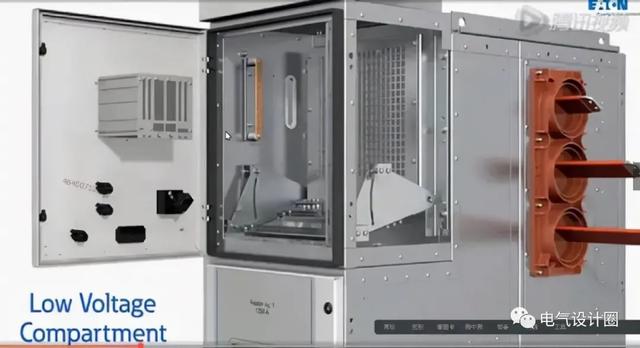

▲低压室
