画图有三个要素:画图，文字，配色

而且主角一定是我们的画面。

评委一般不会太在意你的长篇大论。

相反，多图少字可能会增加你画图的神秘感。

今天，我们将围绕图表分析五种常见布局。

第一部分

全尺寸和大尺寸绘图

顾名思义，整张图片几乎或者已经充满了整张图纸。这种形式对图纸的质量和细节要求很高，对整个图纸的风格也有一定的要求，所以不是很常见。

我们先来看看一些使用这种排版形式的获奖优秀方案。

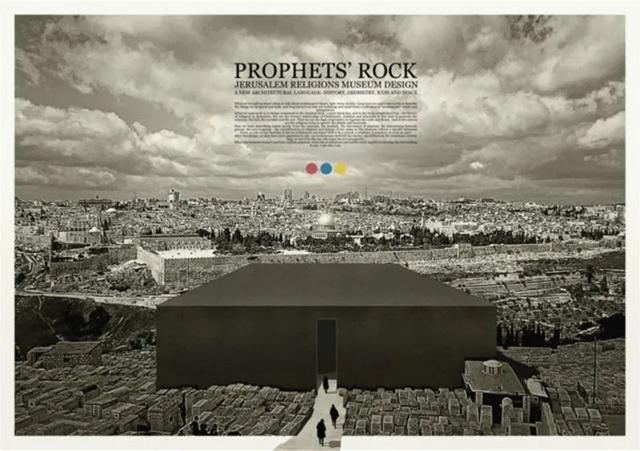

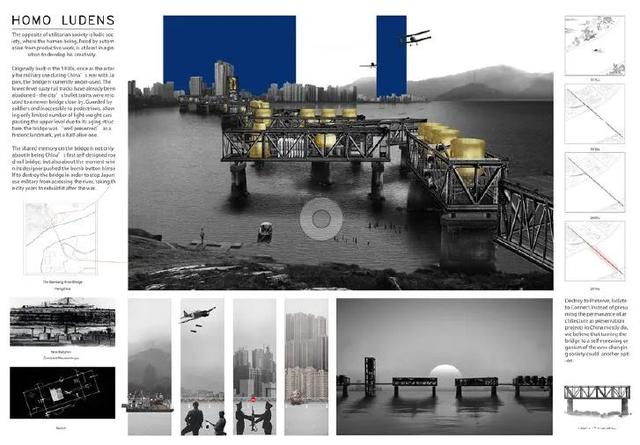

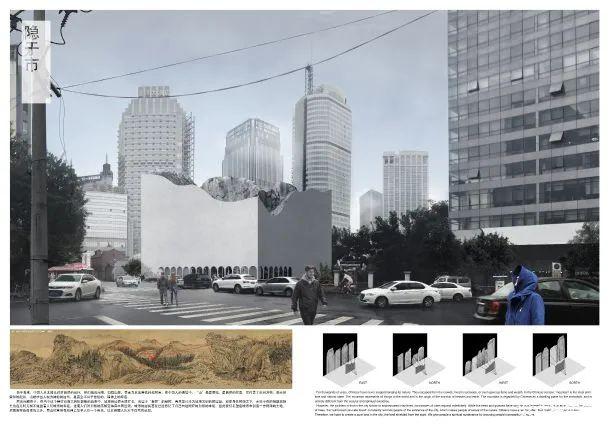

▼2016年希望杯三等奖▼

这幅画整个画面体现出一种庄严肃穆的气氛，与他的建筑性格——宗教博物馆相呼应。但作者选择了这种中间写有大图和文字的版式，一方面可以让人更加注重画面带来的意境，同时也可以帮助画面传达出一种大气、庄重的氛围。

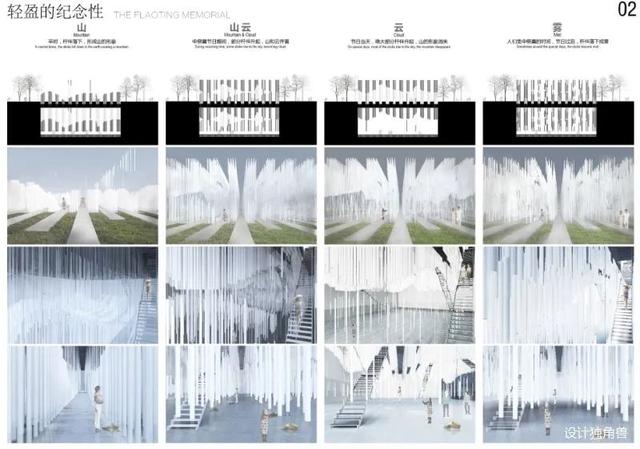

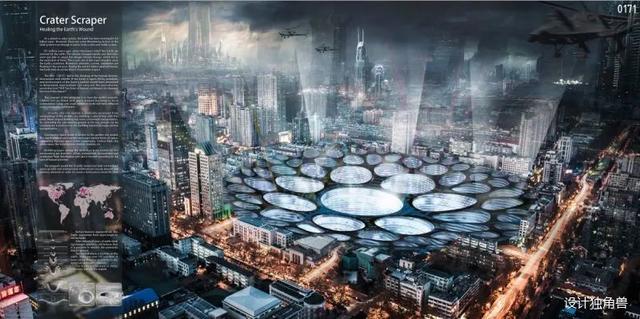

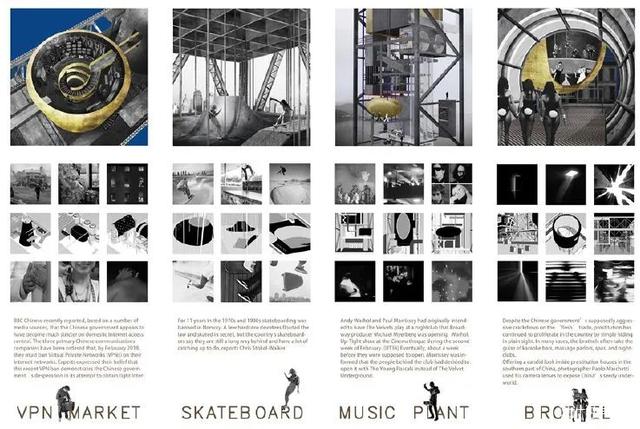

同样，我们再来看看其他作品↓

可以看出这几张图的共同点:大气，壮美！而且这种形式的布局出现在第一种的顺序中，起到“序”的作用。

为了丰富图纸的信息，会添加一些文字或图形标注。

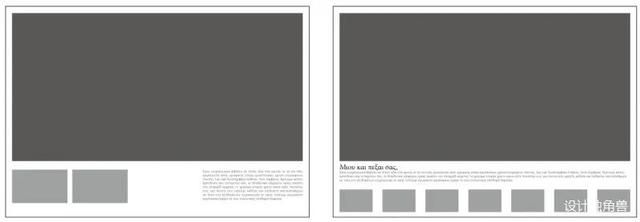

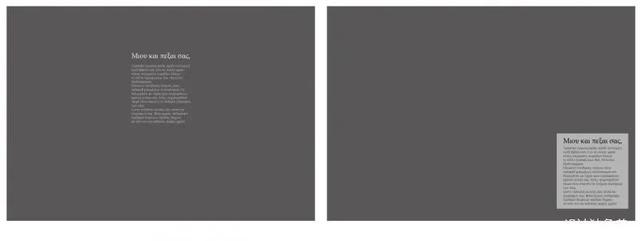

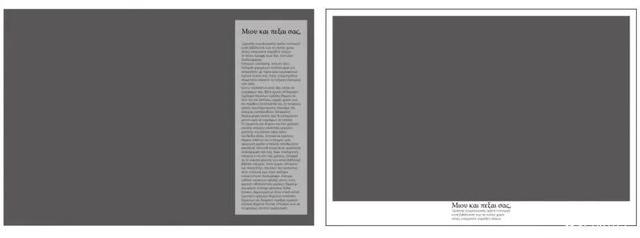

我总结了一下。常见的几种形式如下↓

综上所述，全尺寸布局最适合:

●序是第一位的，起到前言的作用。

●表达氛围:隆重、庄严、肃穆。

●对图纸的要求:足够的信息和细节；这幅画应该有吸引力和想象力。

第二部分

2/3大图案

这种形式几乎是竞赛画图中应用最广泛的。相对于全图来说，画图的风格要求不算太高，而且由于另外三分之一的版面可以用来补充信息，所以画图的信息要求没有那么高，能抓住人的眼球，所以被很多人采用。

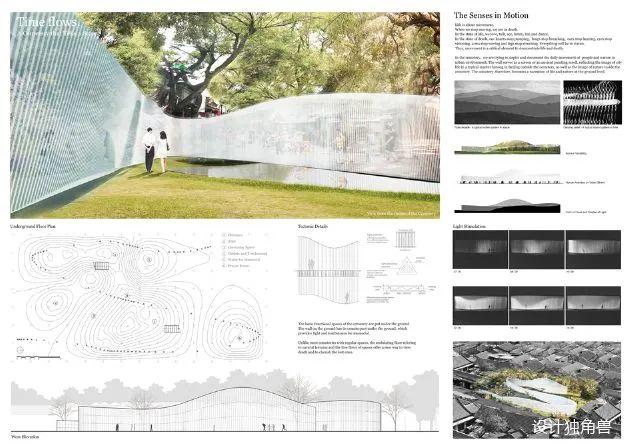

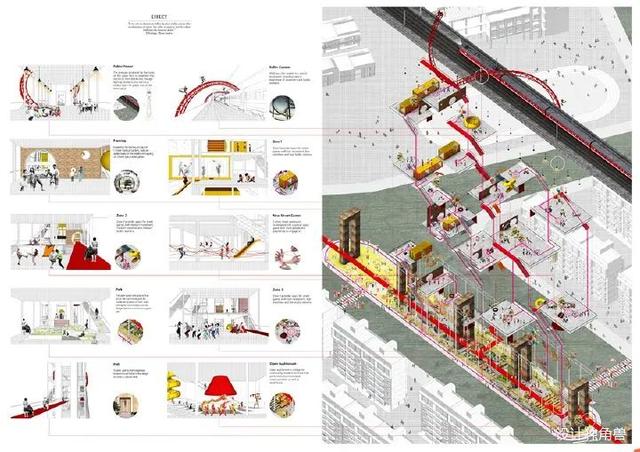

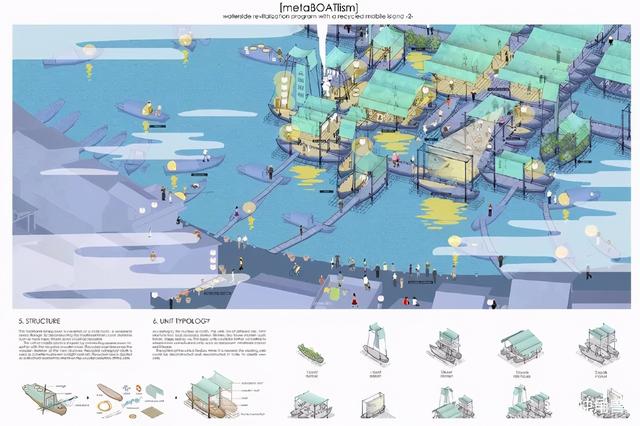

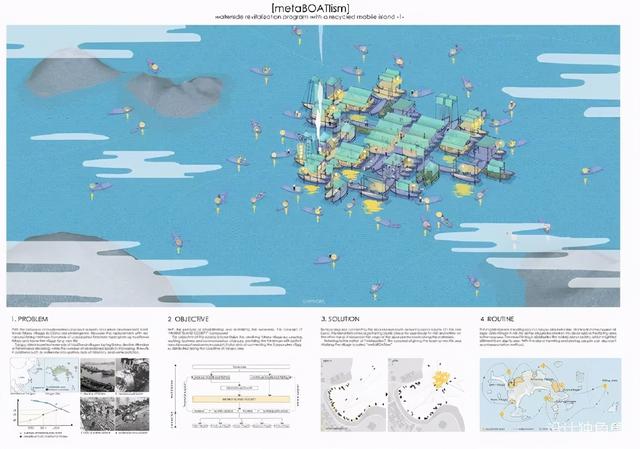

▼2017希望杯一等奖▼

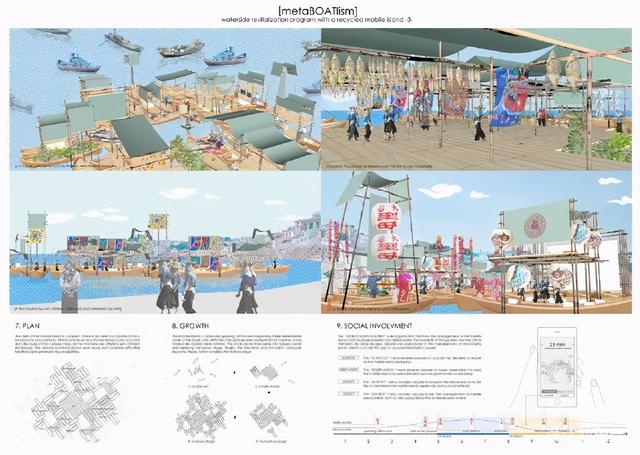

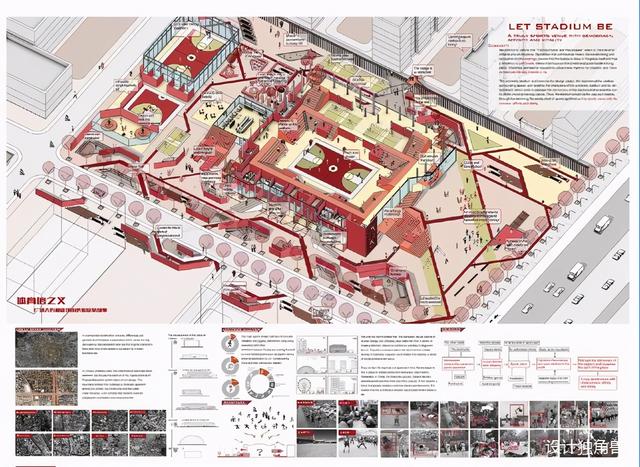

▼2017希望杯优秀奖▼

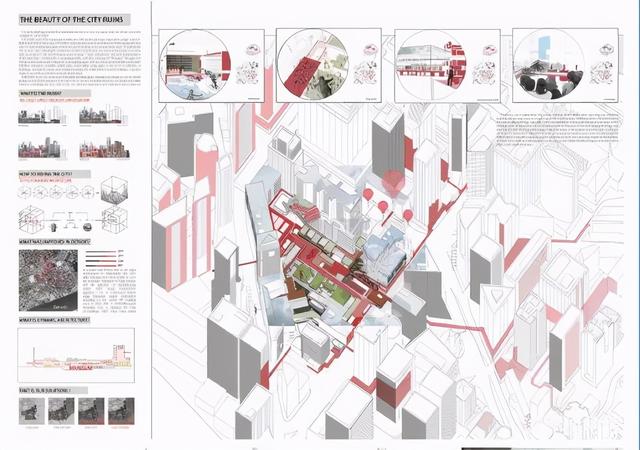

▼2017希望杯优秀奖▼

上面的例子都是水平分割的形式。

还有很多竖分和2/3大图。

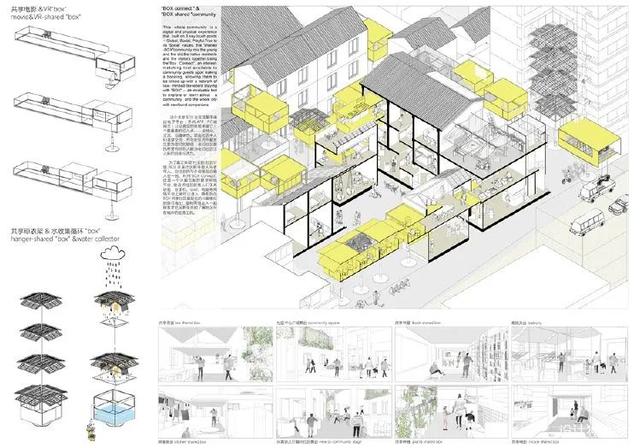

▼2016希望杯一等奖▼

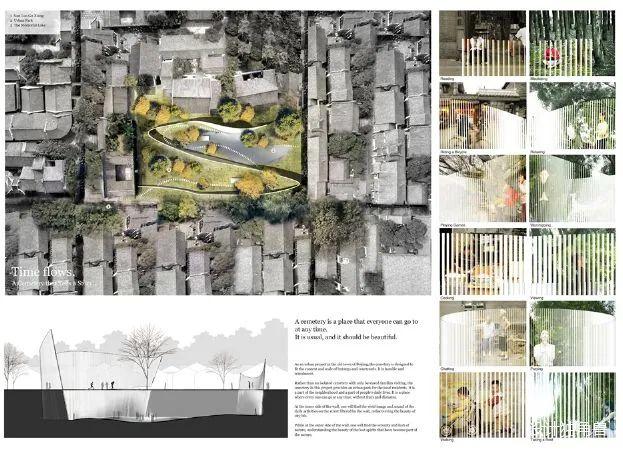

▼2017年希望杯三等奖▼

▼2017希望杯优秀奖▼

这种形式的作品非常多，我就不一一列举了。从以上作品可以看出，除了前面提到的优点，这种布局对图纸的顺序没有要求，可以说非常好用~

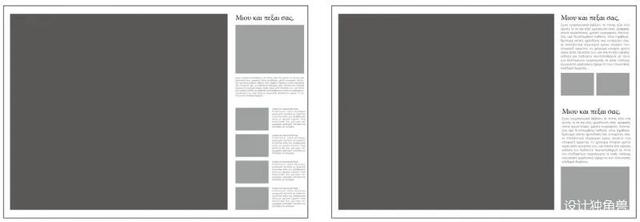

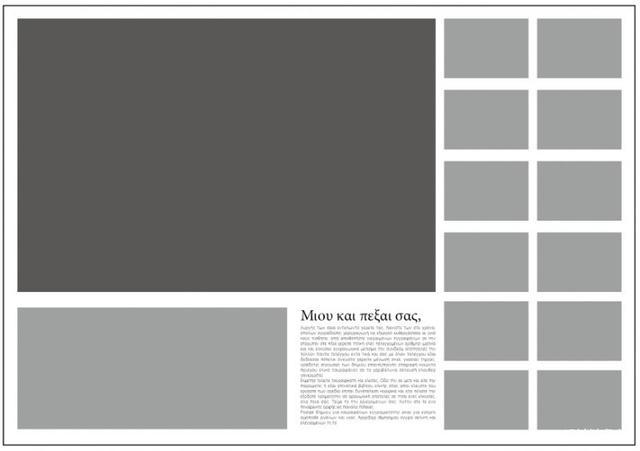

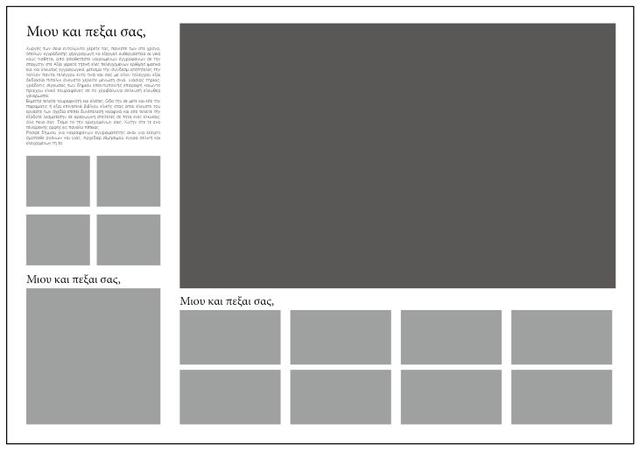

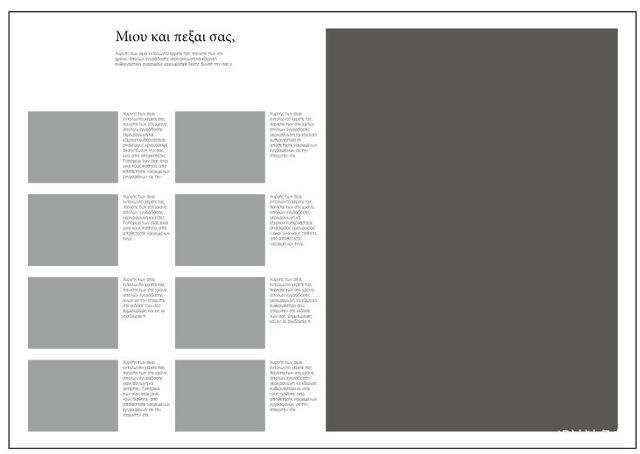

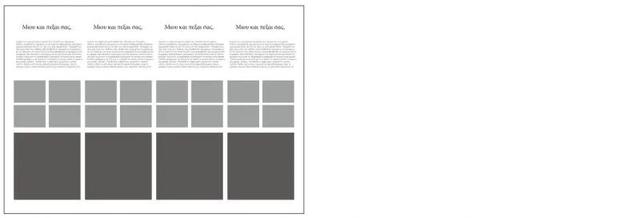

上面的点也在这里总结了几种常用的模板，大家可以参考↓

综上所述，2/3大平面布局:

●很少的风格限制可以达到更吸引人的效果。

●注意，大图之外的信息最好与其相关或互补。

第三部分

1/2大图案

举个例子体验一下吧↓

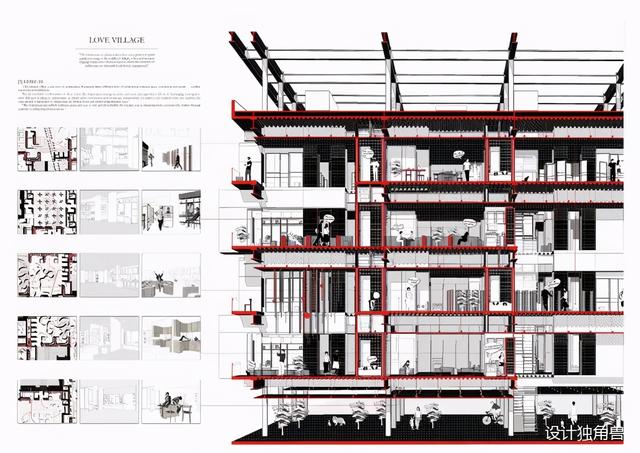

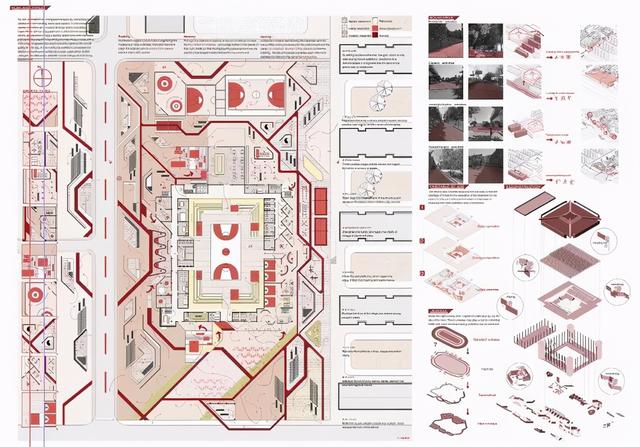

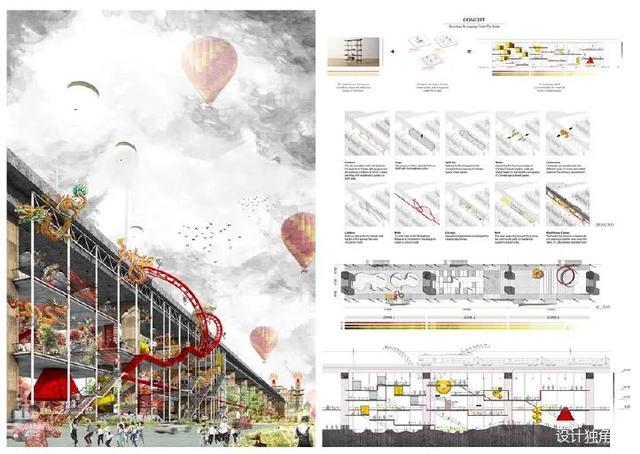

▼2017年希望杯三等奖▼

可以看出，这种布局的特点大多是一边重色，一边轻色。人的视觉会先聚焦在颜色重的那一面，再去关注旁边的信息。这就要求双方要形成相对完整的逻辑关系或故事线，地图和图幅的比例要平分秋色，双方的信息量也要相对对等。

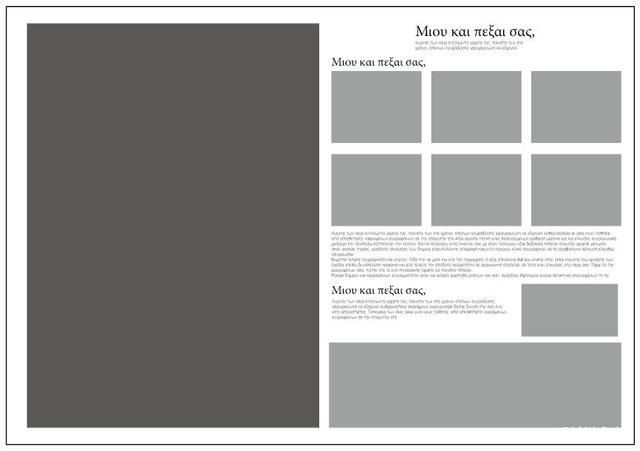

参考布局↓

综上所述，1/2等分布局:

●比较适合长效果图的排版(多张效果图也可以拼接)

●两边的信息要平衡。

●双方最好能表达一个相对完整的逻辑关系或故事线。

第四部分

C字体布局

c型布局在课设计的展板中很常见，即效果图放在边缘但不占，其余的图纸围绕效果图进行布局。

▼2016年希望杯二等奖▼

▼2017希望杯优秀奖▼

▼2017希望杯优秀奖▼

其中面积较大的主图可以放一些小场景的效果图和节点，或者总平面图或者一个平面图。如果设计量小或者没有时间做详细的效果图，可以试试这种排版方式。

参考板↓

综上所述，C型布局:

●比较适合小体积的设计或信息量较少的效果图或平面。

缺点是布局一般。

第五部分

网格布局

网格布局适用于行分析图和节点图的布局。

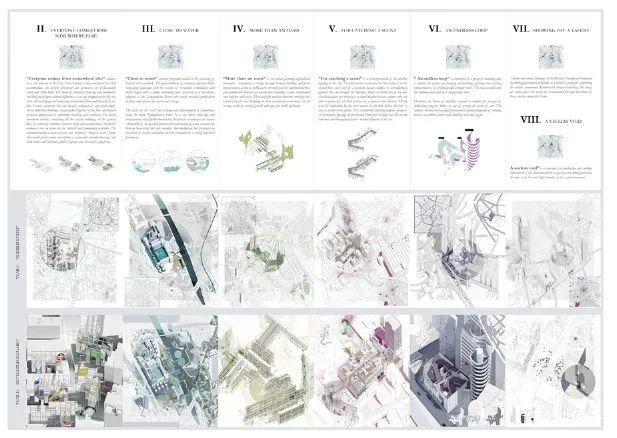

▼2017年希望杯三等奖▼

▼2017希望杯优秀奖▼

▼2016年希望杯三等奖▼

这种布局一般出现在第二页或第三页，适用于解释方案的逻辑生成或空之间的顺序。使用这种布局时，要适当留白，控制粗(大图)、淡(小图、文字)的比例，让整个布局有呼吸感，看起来更舒服。

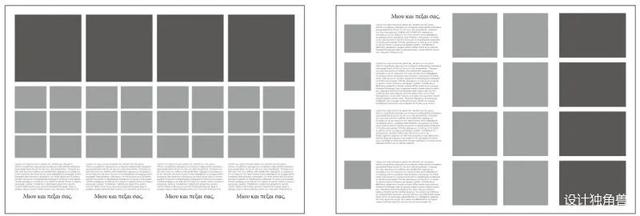

参考布局↓

综上所述，网格布局:

●更适合分析图和小节点的布局。

适合解释方案的空之间的逻辑生成或序列

●注意留白，控制图纸上底纹的比例。
