可以用相关软件实现，但是你要手动处理，有时候会有一些多余的线！具体操作如下:

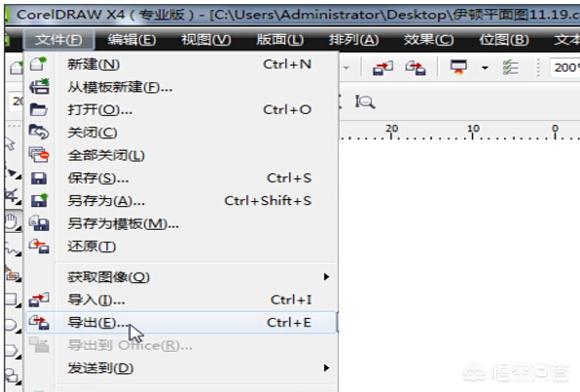

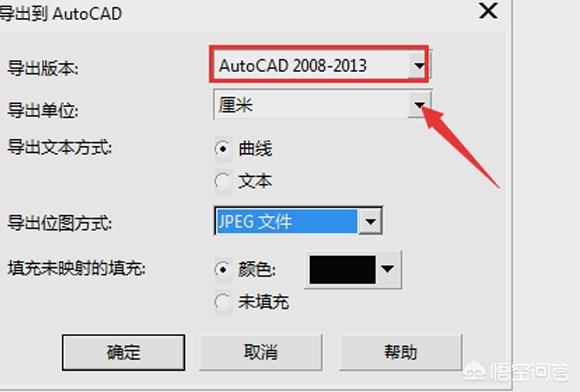

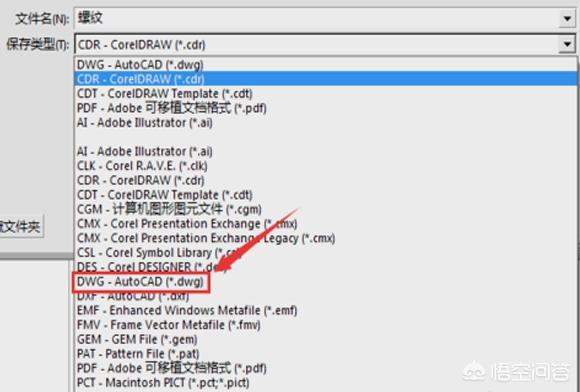

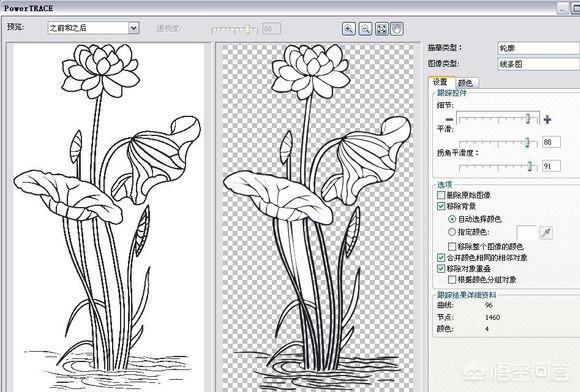

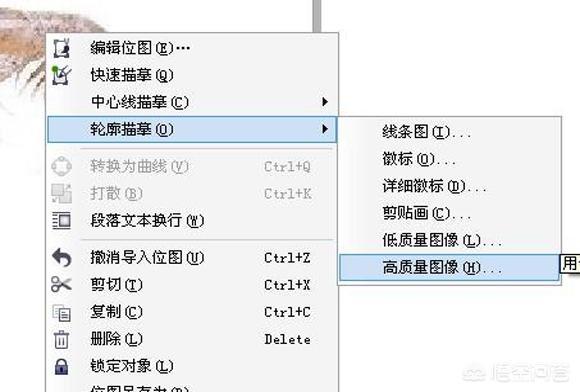

1.如果图片图纸足够高，可以将图纸导入Coreldraw，然后右键，有轮廓描述，输入，选择高质量图形，设置相关参数，将高清图纸转换成矢量图，然后使用另存为命令保存为DWG文件，用CAD软件打开，手动修改。

2.图片和图纸清晰度不够高，需要讲PS中的图纸进行初步处理，调整对比度、层次、亮度，使图纸尽量单一，最终背景颜色为白色，图纸和文档内容为黑色，对比度越明显越好。调整好图片和图纸后，用第一种方法操作。

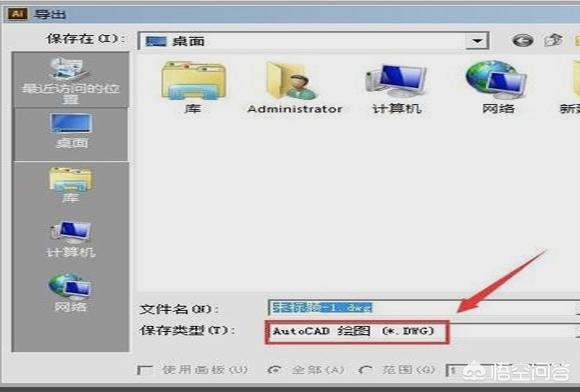

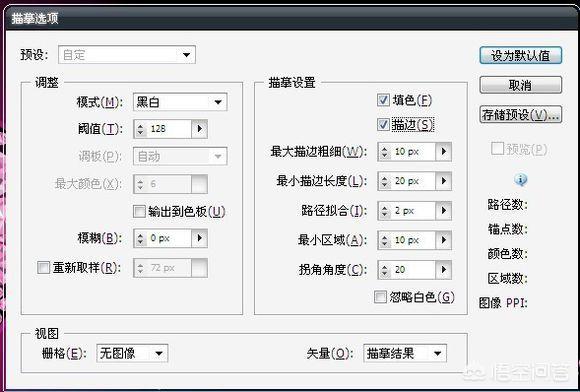

3.用Adobe的Streamline软件可以直接把像素位图转换成AI线文件，然后用llustrator软件打开AI文件，转换成DXF或DWG文件。用Illustrator软件打开像素位图，点击桌面顶部菜单栏下属性栏中“实时扫描”旁边的小三角，在选项中选择“详细图解”。单击属性栏中的“扩展”按钮。这时，图片中两种颜色之间的边缘线会变成一条线。使用“导出”命令导出DWG文件，用CAD软件打开它，然后手动更正它。
