为生活和生产需要而设计的电动剃须刀、智能家用电钻已经不是什么新奇的产品，而一个可以通电并自动加热的电水杯却是凤毛麟角。本期我们就为大家带来一款探险者专用的USB智能电水杯的详细拆解。

与常见的保温杯相比，外观和容量的设计并不是这款产品的亮点。真正让边肖觉得有意思的是，这款水杯配有USB-C接口，可以和APP连接实现智能加热，功率最高可达65W。可以说，只要有电源，就可以随时随地喝热水，这是一个非常实用的设计。下面我们就来看看这款电水杯是如何设计充电头网的。

一、探探家用65W智能电水杯外观

包装盒正面印有品牌名称、产品名称、外观草图、350ML/0.3KG以及“随行杯”扫描小程序(已处理)。

背面有产品的五大卖点:real 空双重保温，食品级材质，手机智能控制，24小时长效保温，300g轻薄便携。

产品参数信息印在侧面。

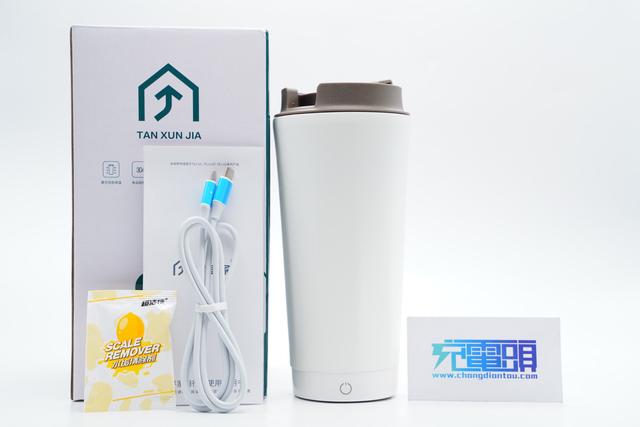

包装包含水杯、数据线、说明书和一包除垢剂。

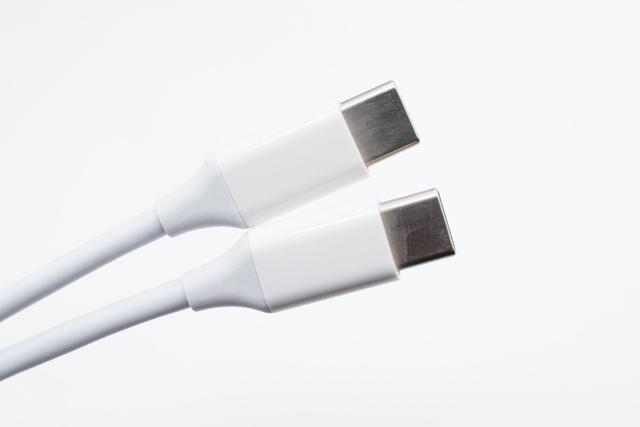

附带的线缆是CC线缆，端壳的亮面处理非常光滑。

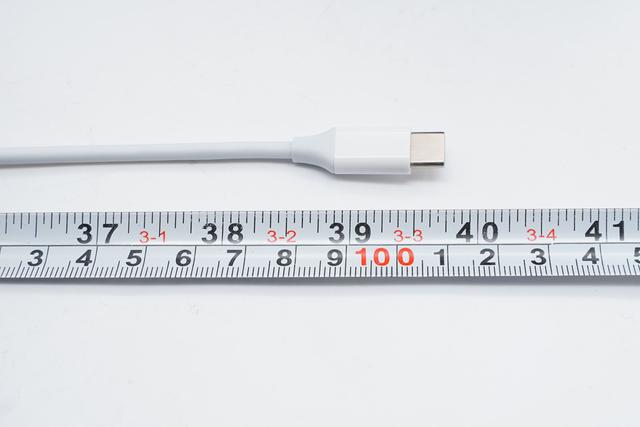

实测线缆长度约101cm。

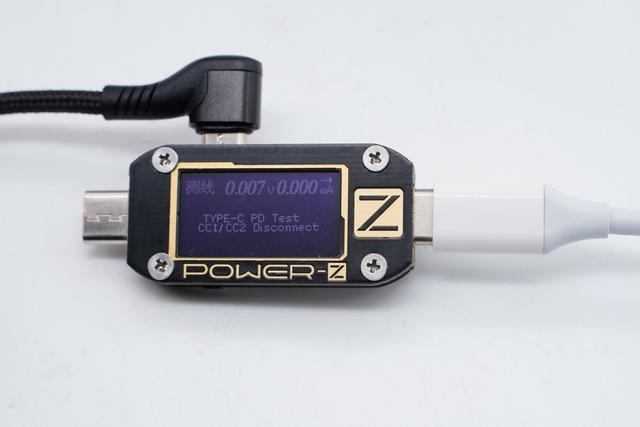

另外，使用ChargerLAB POWER-Z KM001C，测得线缆无E标芯片。

这款电水杯有白色、棕色、粉色三种款式，满足男女群体的购买需求。这次拆解的型号是白色，杯盖是棕色。

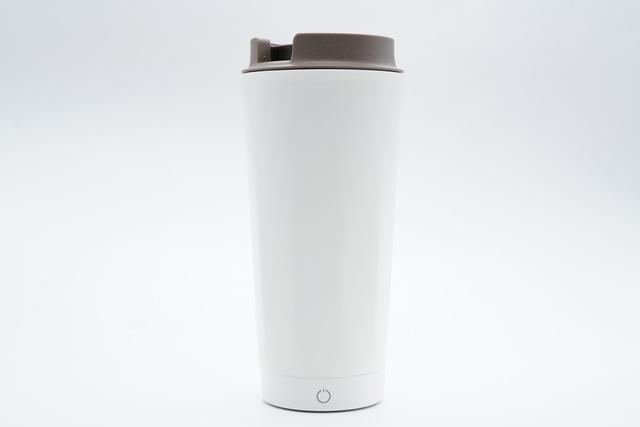

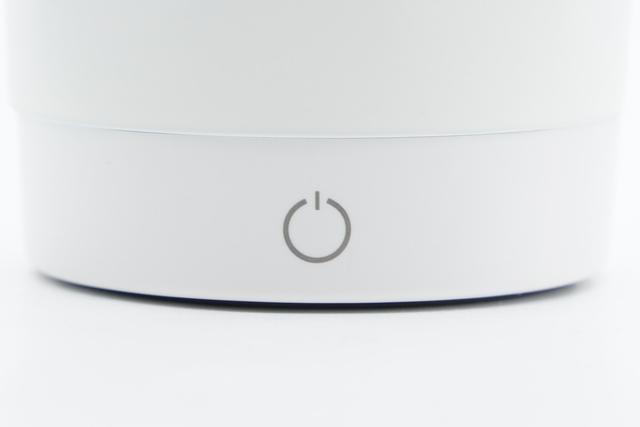

正面配备了将指示灯与触控结合设计的功能键。指示灯为绿色表示45℃，橙色表示70℃，红色表示沸腾。

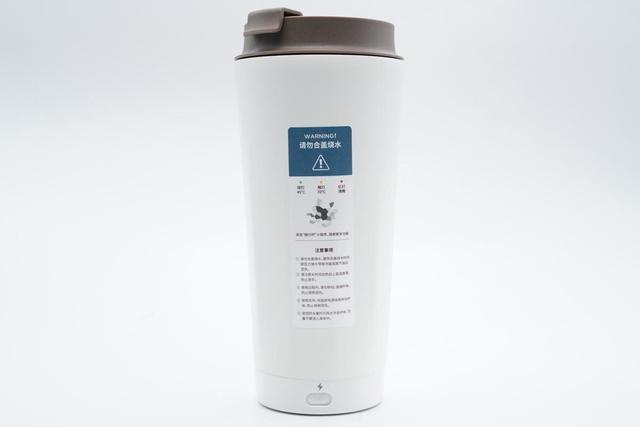

背面有便签贴。

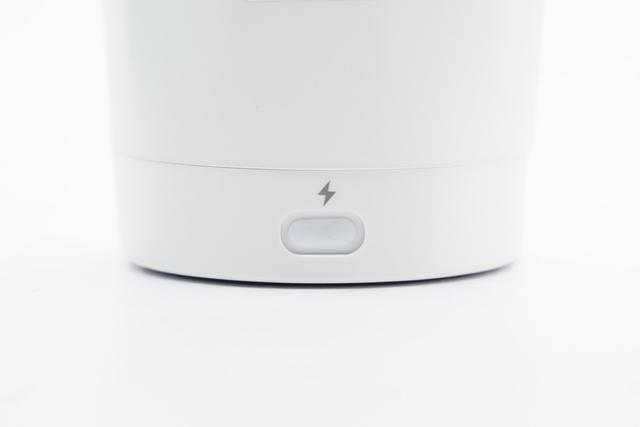

底部的USB-C插头有橡胶套保护，连接器旁边印有lightning标志。

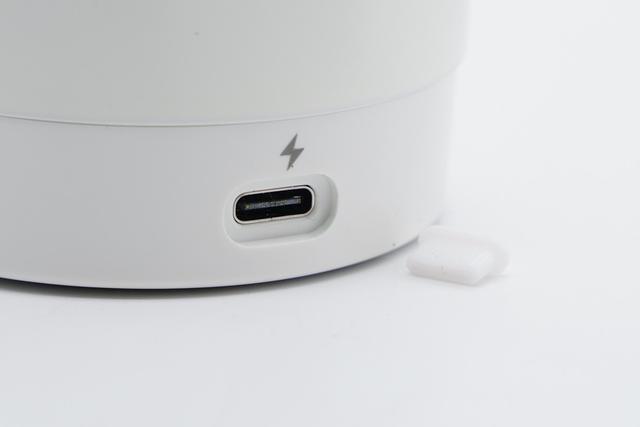

USB-C口特写，黑色胶芯不显铜。

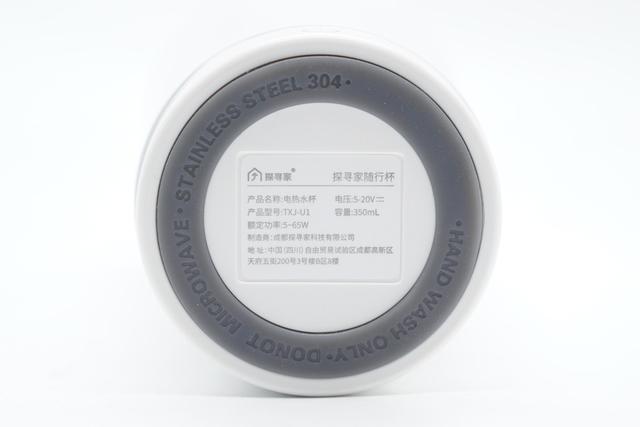

底部附有防滑围裙，外壳上印有产品参数。

产品名称:电水杯

产品型号:TXJ-U1

额定功率:5-65W

工作电压:5-20V

容量:350毫升

制造商:成都探索者科技有限公司

打开电水杯。

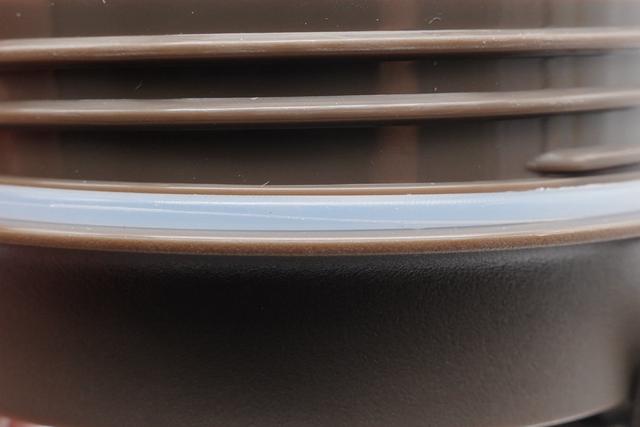

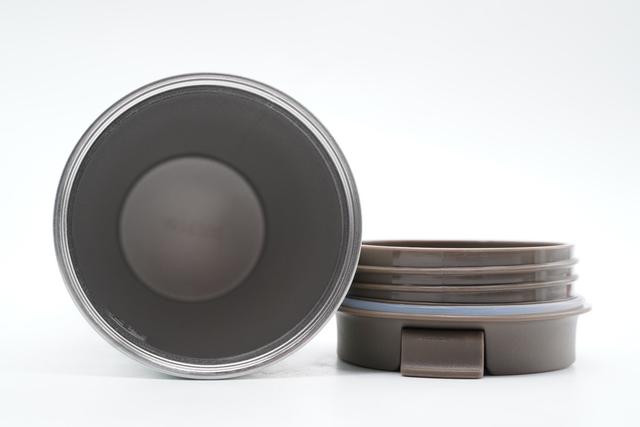

帽螺钉设计，另外还有一个硅胶材质的半透明密封橡胶圈。

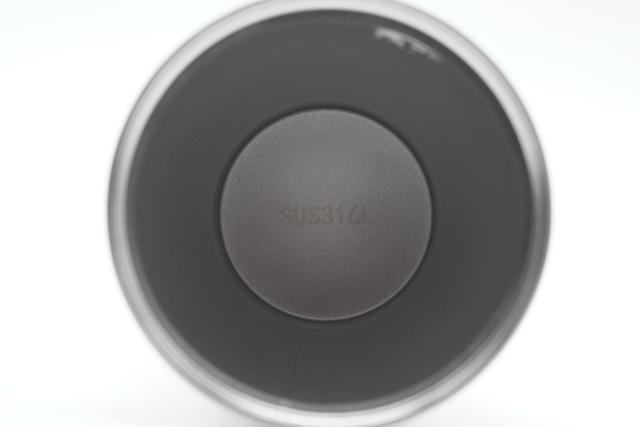

内部采用不锈钢材质，底部印有SUS316L字样。

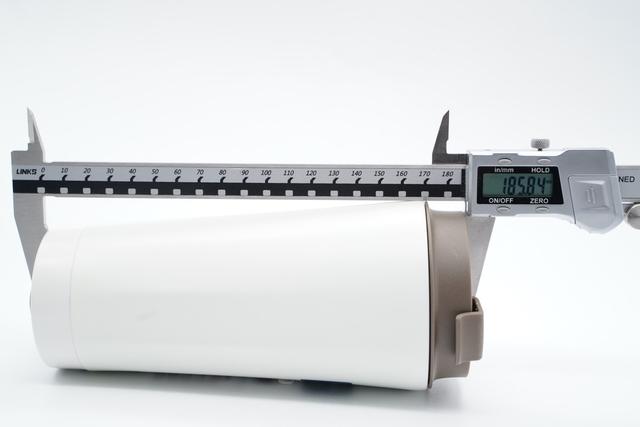

水杯(带盖)的实测高度为185.84 mm。

底部直径为64.93毫米

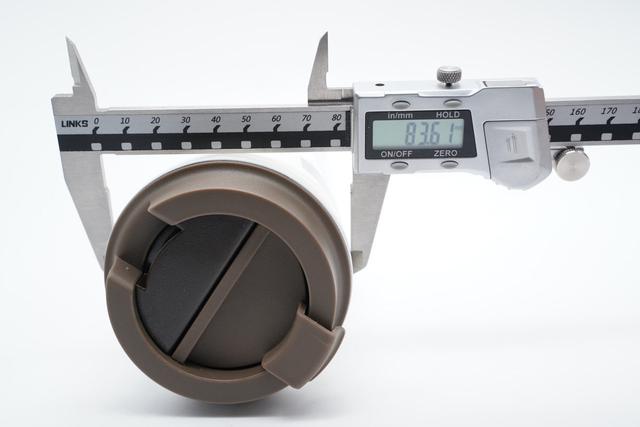

顶部直径为83.61毫米。

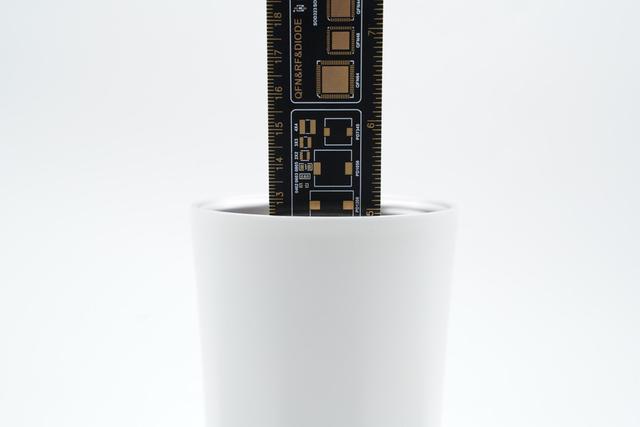

杯子的内部深度约为12.5厘米

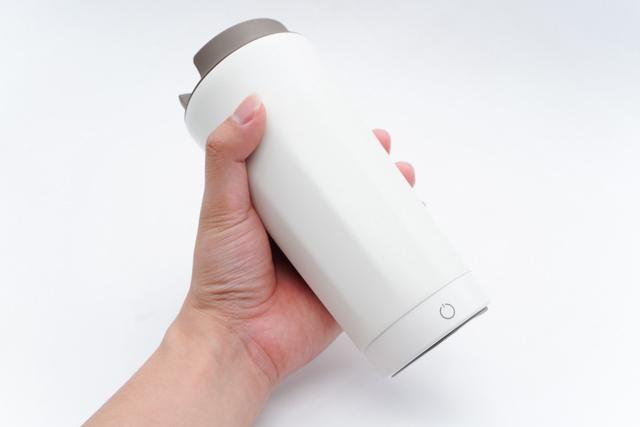

握在手中的直观感觉是大小适中。

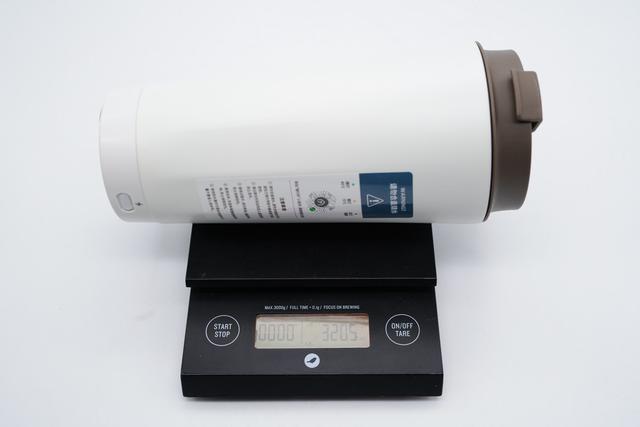

净重约321g。

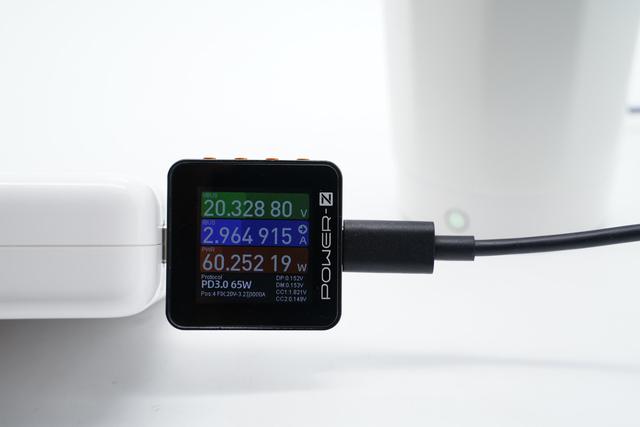

最后使用ChargerLAB POWER-Z KM002C进行加热功率测试，测得输入功率为20.33V2.96A60.25W。

二、探索家用65W智能电水杯拆卸

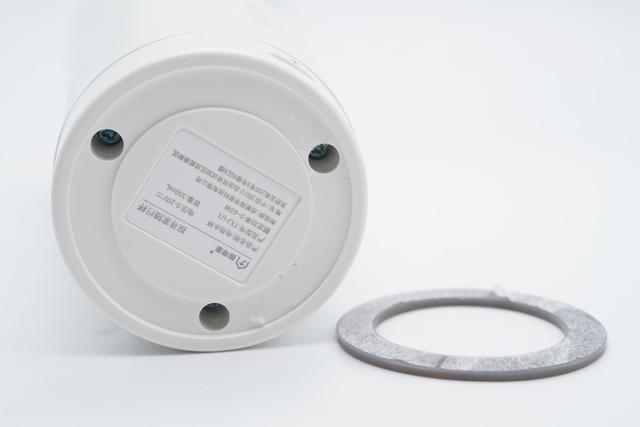

撕开底部的防滑裙板，可以看到三个隐藏的螺钉。

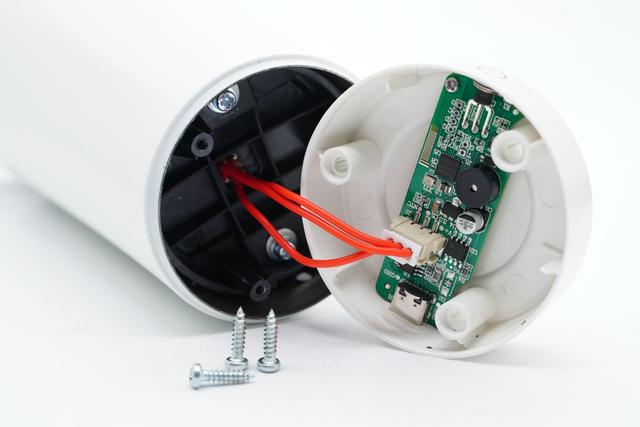

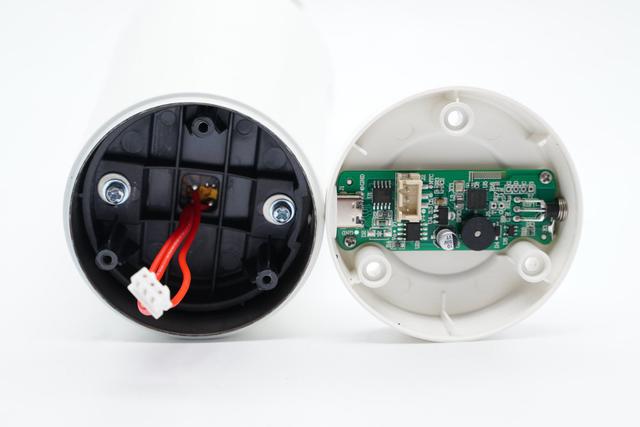

底壳拆下螺丝即可拆卸，连接线为插入式设计。

塑料内壳和PCB板用螺丝固定。

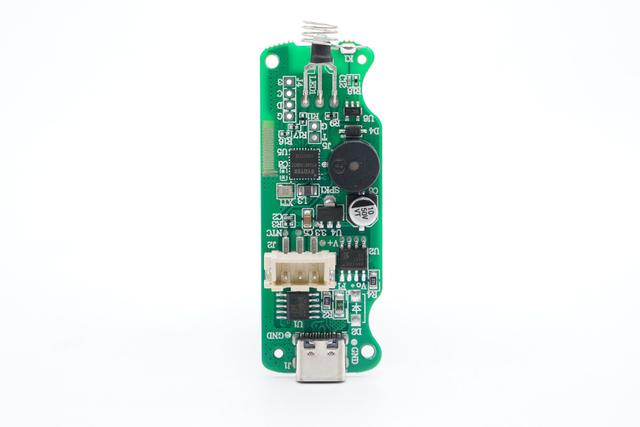

PCB前视图，输入识别，蓝牙连接功能电路都在小板的正面。

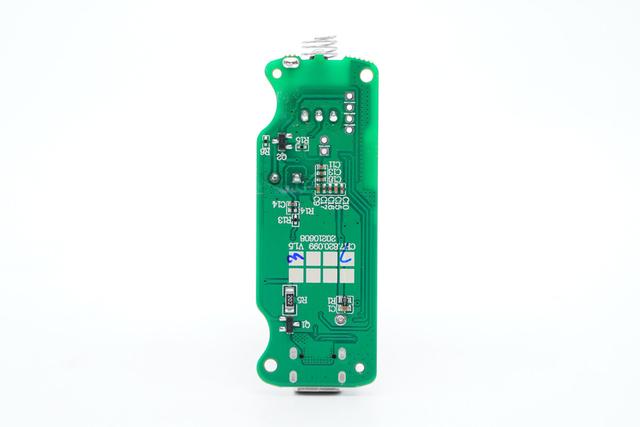

棋盘的另一边没有重要的设备。

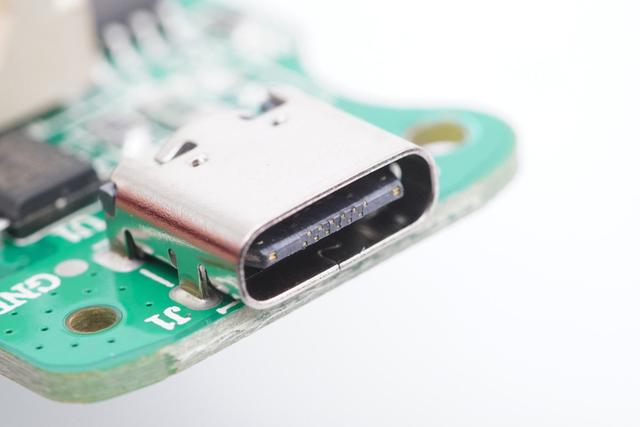

USB-C插座细节图，通过焊接。

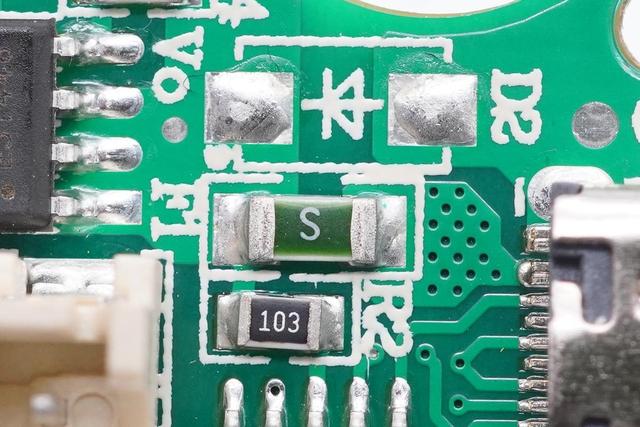

输入端子贴片保险丝特写。

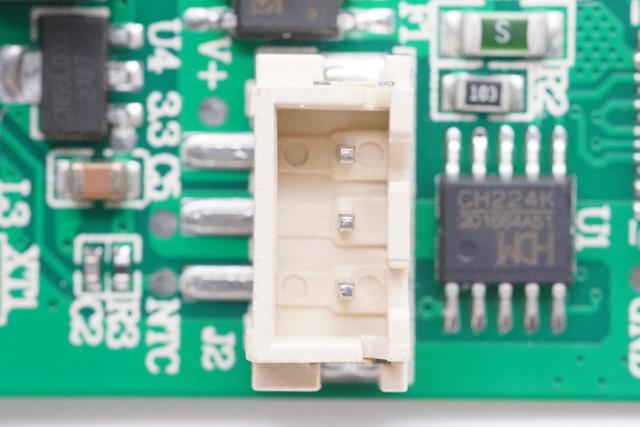

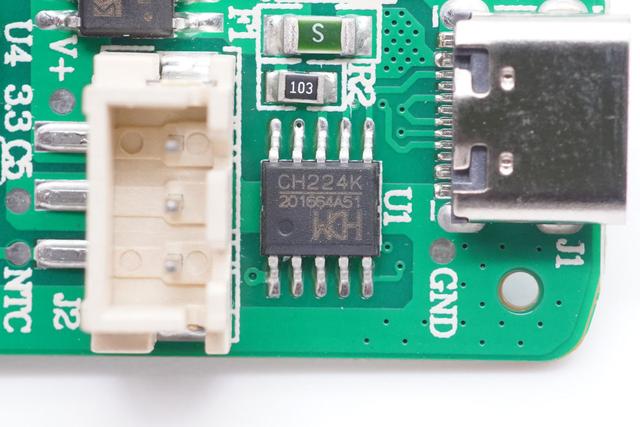

USB受电协议芯片来自WCH秦恒，型号为CH224K，内部集成USB PD3.0/2.0、BC1.2等快充协议，自动检测VCONN和模拟E-Mark芯片，支持最高100W功率，内置PD通信模块，外设部件简单。内部还集成了输出电压检测，支持过温过压保护功能。

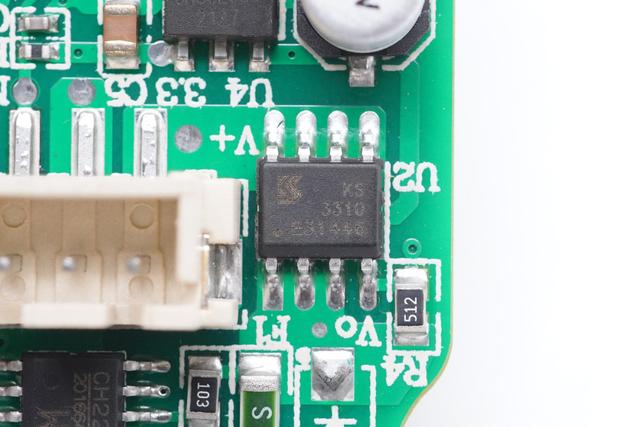

于KS3310 MOS，耐压30V，SOP8封装，用于控制电热丝开关。

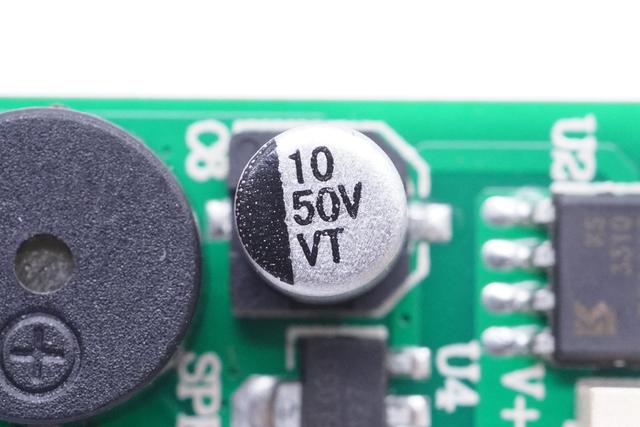

固态电容特写，规格为50V10μ f。

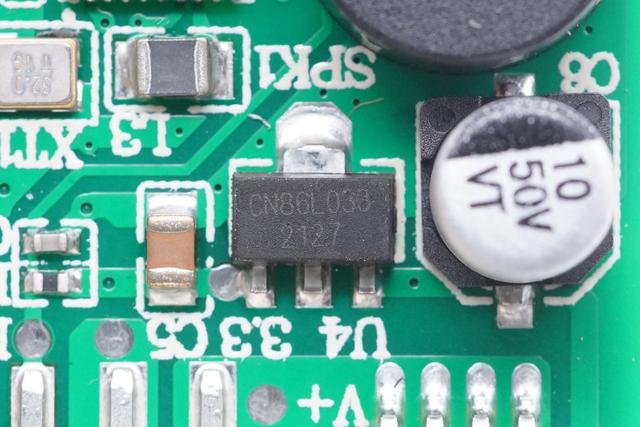

丝网印刷CN86L033的3.3V稳压芯片。

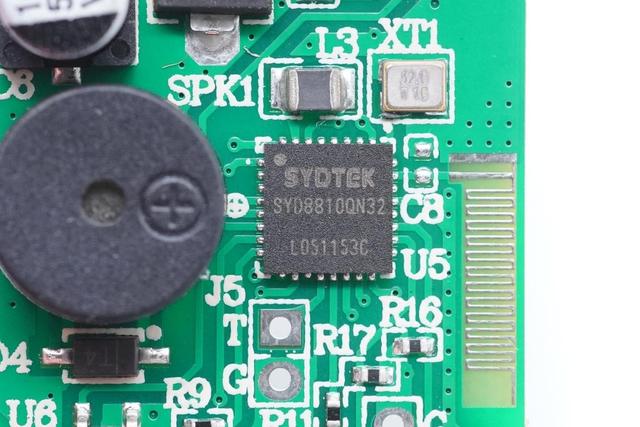

盛芯微SYD8810是一款超低功耗高性能2.4GHz蓝牙低功耗SoC，集成了高性能2.4GHz蓝牙无线收发器、32位64MHz ARMCortex-M0处理器、256kB闪存和丰富的数字接口。片上还集成了高效率的DC-DC降压转换器，实现超低功耗，适用于可穿戴、智能家居、物联网设备等。

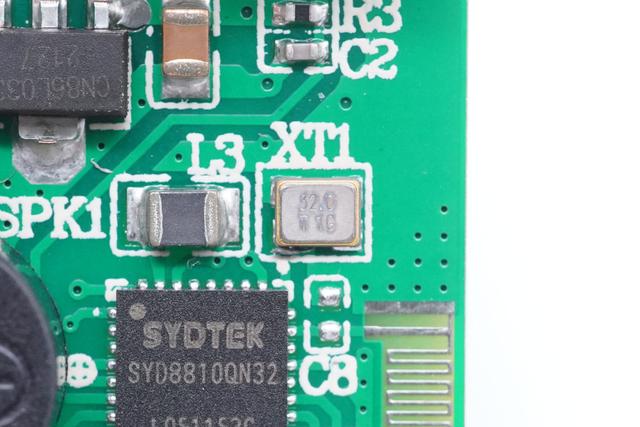

32.0MHz有源晶体振荡器特写。

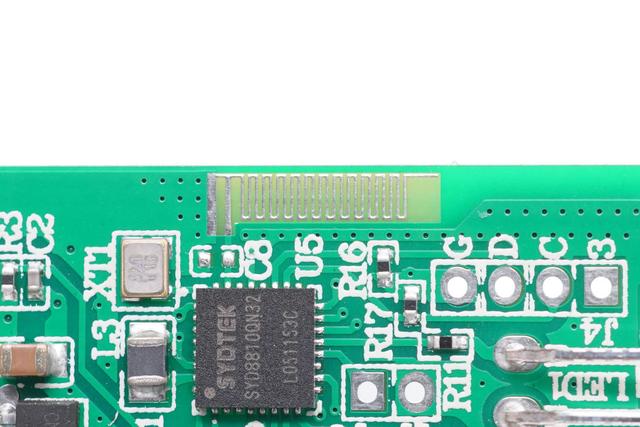

蓝牙天线特写。

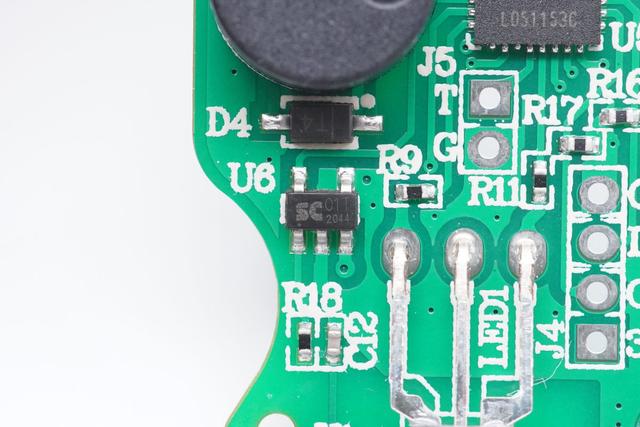

丝印SC01T触摸检测芯片。

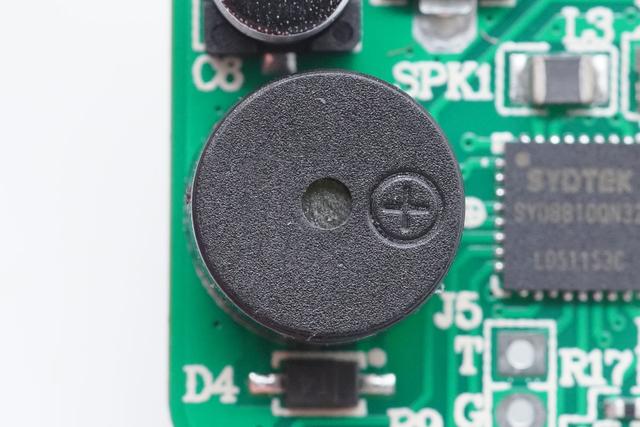

特写蜂鸣器。

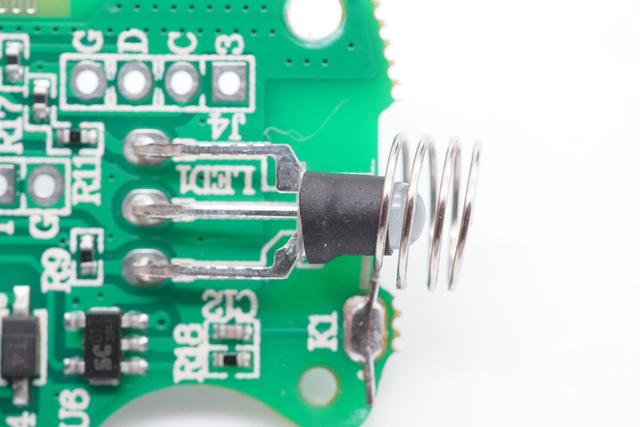

触摸弹簧和指示灯细节图。

连接槽细节图。

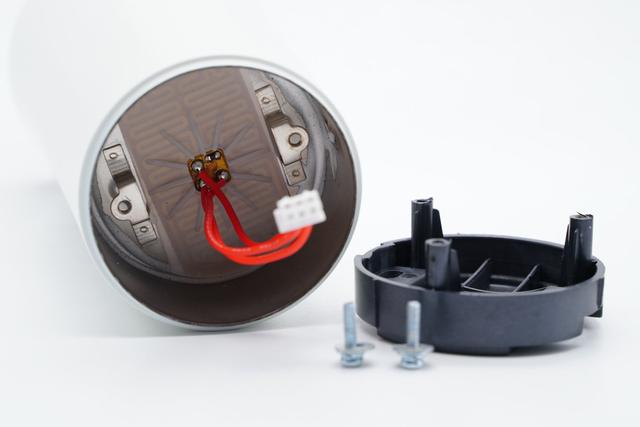

拆下内部黑色塑料外壳。

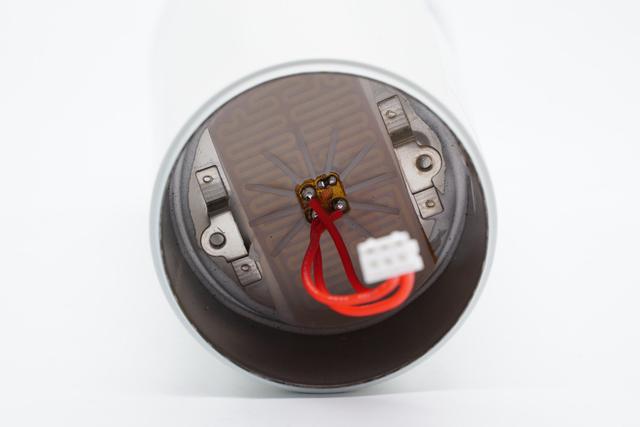

内热片由硅胶片保护，两侧金属片点焊固定。

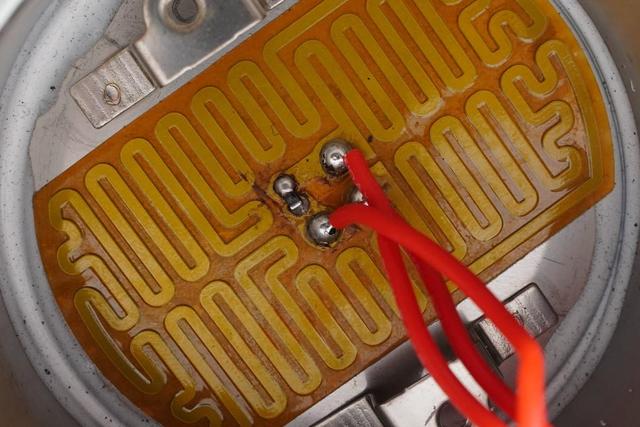

加热器特写，蛇形布线，中间有一个热敏电阻用于检测温度。

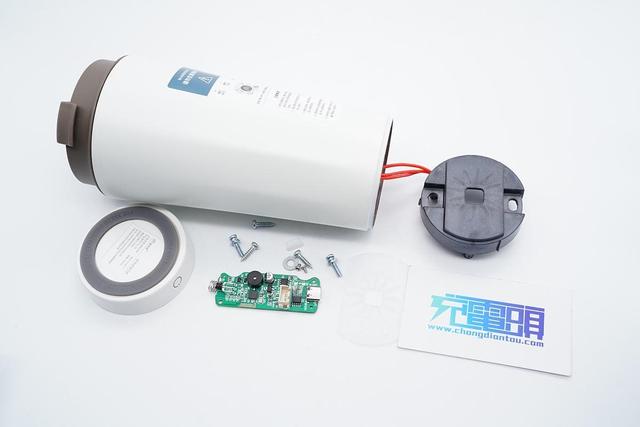

全部拆除，拍一张全家福。

充电头网拆卸总结

与普通保温杯相比，探索者的这款USB智能电加热杯除了能够装350mL水，24小时保温外，最根本的区别在于，它可以加热杯中的水，并且可以与APP连接，实现智能控温，比如儿童奶粉的温度不容易把握，旅行时人们想喝热水等场景。，用PD快充或者移动电源配这个杯子就能很好的解决。插电即可加热，方便快捷，实用性大大提高。

通过拆解发现，水杯底部设置了一块PCB板和一块发热板，两者之间用导线连接，用黑色塑料外壳隔离。采用秦恒CH224K协议芯片申请PD高压，采用盛鑫微SYD8810蓝牙SoC实现app连接和温度的功能控制。
