自热式即食火锅主要由配料、配料锅、锅盖、外锅和加热袋组成。加热原理是加热袋中的物质与水接触放出热量，使上食物锅内的食物吸热后温度上升。

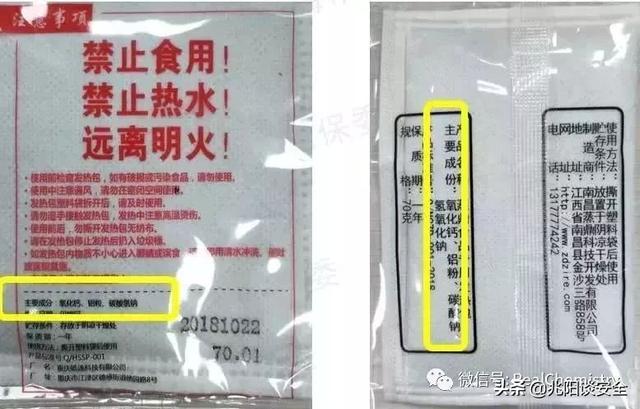

自热火锅的加热包一般由碳酸钠、煅烧硅藻土、铁粉、铝粉、焦粉、活性炭、盐、生石灰等组成。主要的反应物是生石灰。

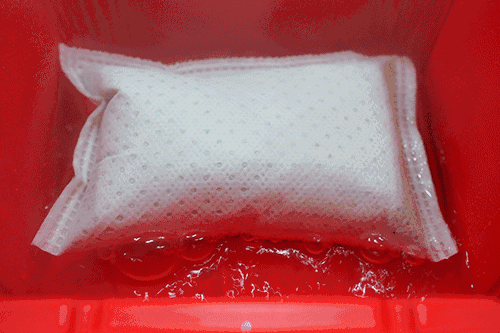

加入生石灰生产熟石灰放出大量的热量，可使1L水的温度提高13.78℃。一般自热火锅放入的水量是一瓶矿泉水，接触水后20秒内可加热到90℃以上，过程中会产生大量气体，操作不当很可能引起爆炸。

主要反应原理:CaO+H2O = Ca(OH)2+热(主)

原电池电化学:活性炭+金属粉末+电解液->:热

产气反应原理:铝粉+强碱->:偏铝酸钠+氢气

测试人员对外锅外底面中心、外锅外侧面水位以下、外锅外侧面水位以上、外盖中心、外锅内底面中心五个点进行温度测试。按照试验说明的要求，在外锅内注入95-328 ml水，反应50-100分钟内，观察到部分样品初期反应剧烈，温度上升较快。

从各点最高温度来看，外锅内底中心温度普遍较高，均在90℃以上，最高温度为121.9℃。但消费者很容易摸到外锅外侧水面以上的位置和盖外最高温度都在70℃以上，最高温度在90℃以上。同时，试验数据表明，外锅底面中心的温度明显低于外锅侧面和锅盖上部的温度，最大温差可达30℃。

上海化工学院“自热火锅”安全性测试

硅藻土和活性炭是典型的吸附剂，因为它们具有大的表面积。其疏松多孔的结构有利于各种活性成分的附着、充分接触和化学反应。盐，例如无水碳酸钠、氢化钙、硫酸镁等。，主要用于吸收渗入包装的微量水分，防止氧化钙逐渐失效，并在化学反应中起辅助作用。

无水碳酸钠和硫酸镁是常用的吸水干燥剂。氢化钙能与水反应除水:CaH2+2H2O=Ca(OH)2+H2。

测试结果表明，加热包遇水释放氢气的“每分钟最大气体释放速率”最大为2.8l/(kg·min)，最大为50.0 L/(kg·min)。加热组件与水反应释放的气体体积与加热组件中铝粉(颗粒)的质量成正比。说明氢气的产生来自铝粉与强碱的反应。

比如在密闭的车内，两箱自热方便火锅使用过程中释放的氢气，一旦遇到火源，比如点燃香烟，打开空开关，启动发动机等。，有潜在的爆燃危险。

自热式即食火锅产品的加热袋遇水有释放可燃气体的危险，该产品在运输中也属于危险品。甚至，吃完扔掉的时候也要小心。加热袋升温时间长，吃完扔掉后可能还会持续升温一段时间，对拾荒者和垃圾分类工来说也是一个隐患。
