发一些研究生今天可能会用到的东西。

对于理工科研究生来说

如果我们对结构、流动和电磁场进行有限元分析

很可能会使用ANSYS软件。

Workbench是ANSYS的协同仿真环境。

ANSYS的很多组件都可以通过Workbench调用。

有限元分析往往需要逐个设置参数。

查看结果

反复调整。

做过数值模拟的小伙伴都知道。

如果你不怕秃顶

我不信[傻笑]

本期介绍Workbench的一些功能。

合理利用可以显著提高效率。

以CFX为例

其他组件可能具有类似的功能。

自己找吧。

工作台接口控制CFX的输入和输出参数。

输入参数

例如，对于某个边界条件，应该设置五个值。

执行5次计算。

需要表达式来替换特定的数值。

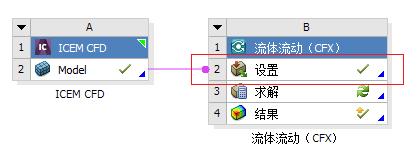

在工作台项目原理图界面点击设置。

输入CFX-Pre

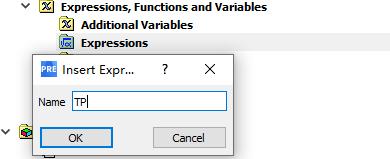

定义一个表达式。

给个名字，比如& # 34；TP & # 34

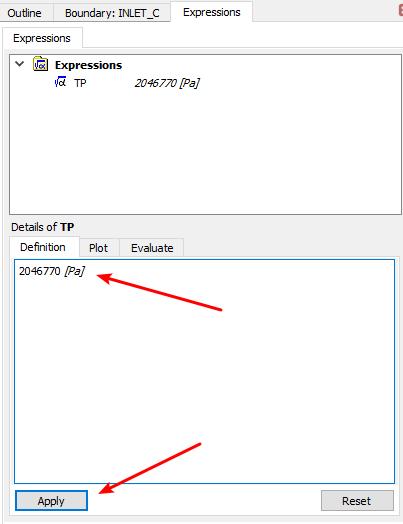

值来输入第一个工作点的参数。

在装置周围使用方括号。

当格式符合要求时，会自动变为斜体。

点击& # 34；应用& # 34；

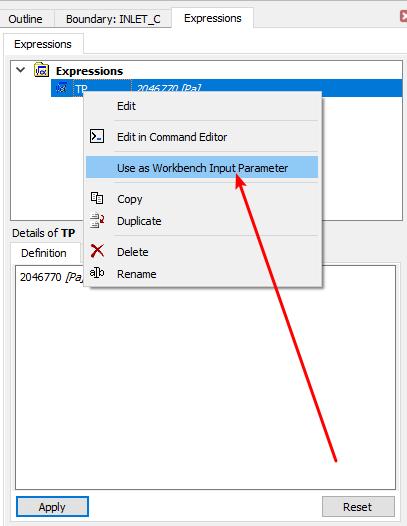

关于& # 34；TP & # 34右键单击

选择& # 34；用作工作台输入参数& # 34；

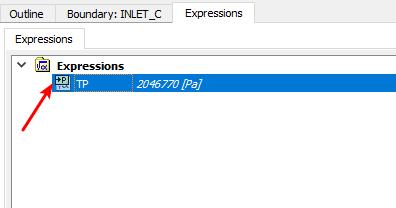

你可以看到多了一个悬浮的图标。

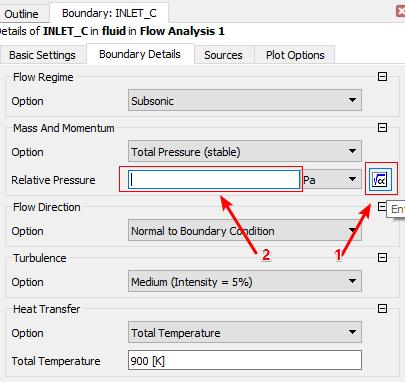

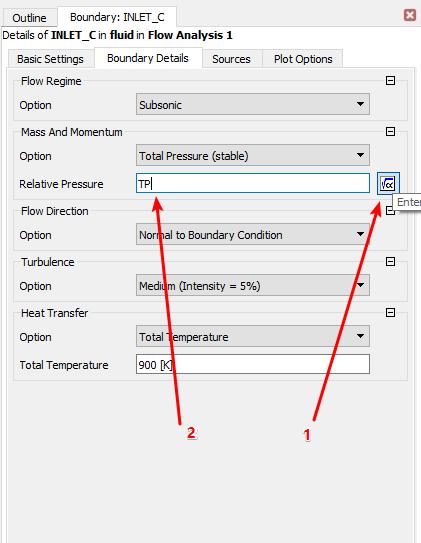

找到要控制的边界条件。

输入& # 34；TP & # 34，点击& # 34；应用& # 34；

保存并关闭CFX-Pre。

(当工作台中的一个组件被关闭时，它将被自动保存)

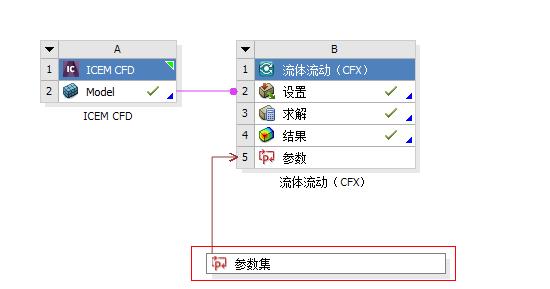

返回工作台项目原理图界面

出现一个参数集。

双击参数集

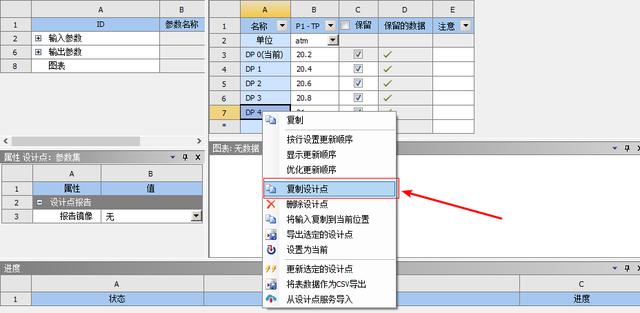

在DP 0单元格中右键单击

选择复制设计点。

反过来，出现了DP 1-DP 4

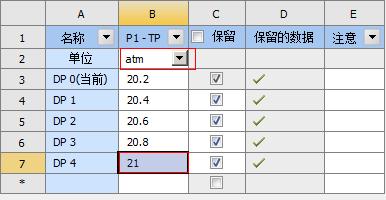

修改每个设计点的& # 34；TP & # 34价值

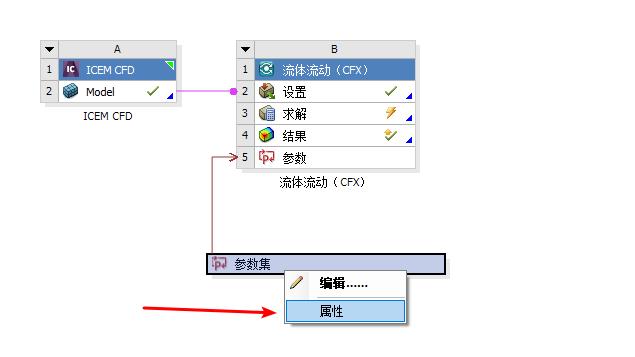

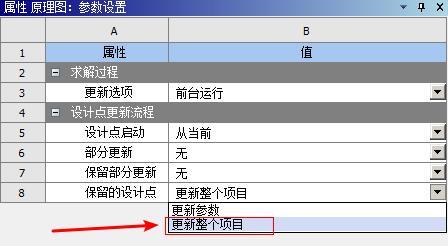

右键单击参数集并选择属性。

保留设计点选择以更新整个项目。

请先保存项目。

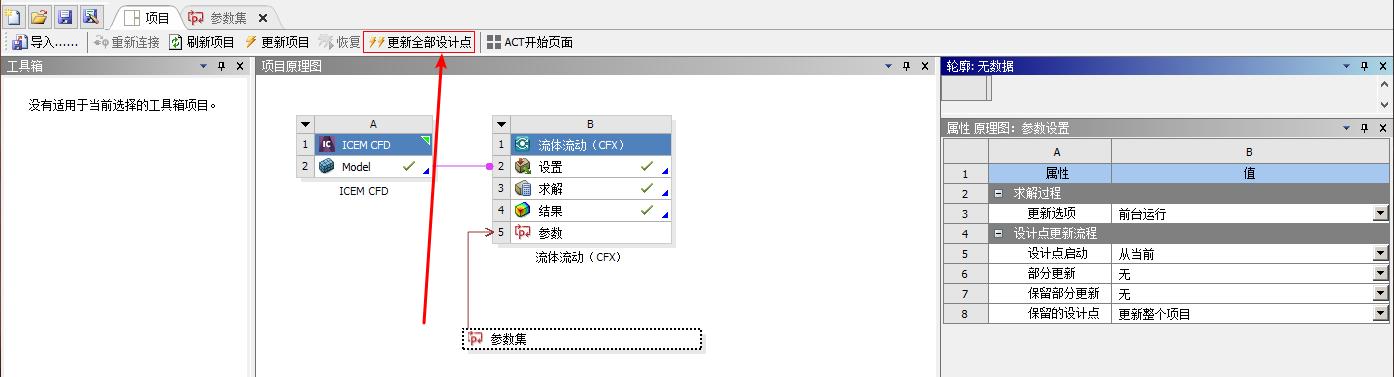

再次点击& # 34；更新所有设计点& # 34；

可以观察到

从DP 0开始，依次计算。

输出参数

在计算完成后

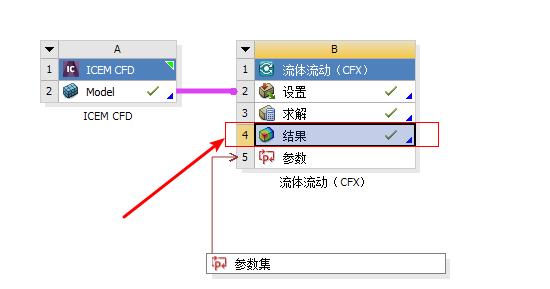

双击项目示意图中的结果。

输入CFD-Post

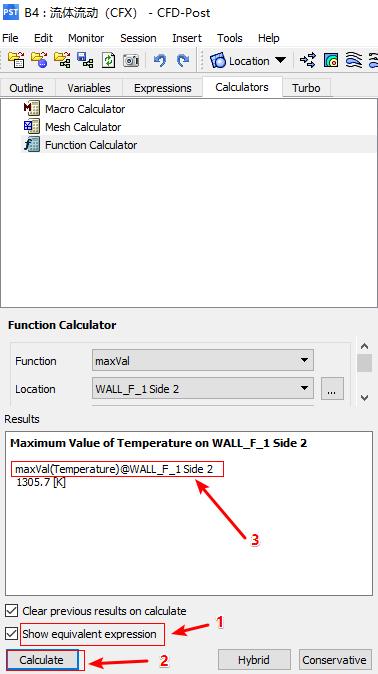

首先计算要输出的结果。

计算前检查& # 34；显示等效表达式& # 34；

用于显示结果的表达式

复制表达式。

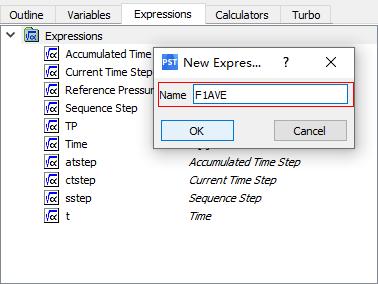

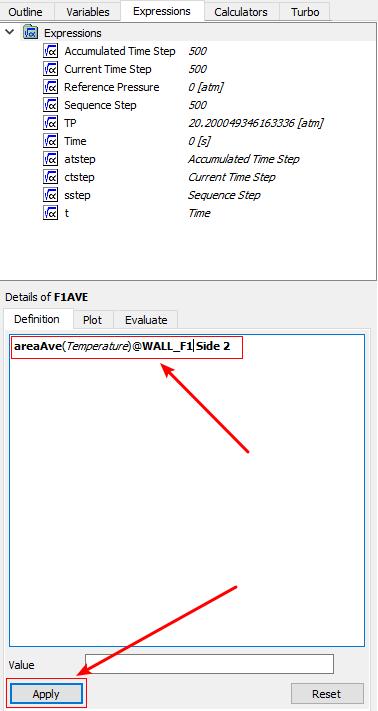

创建一个新表达式，并将其命名为。

粘贴上面的表达式值。

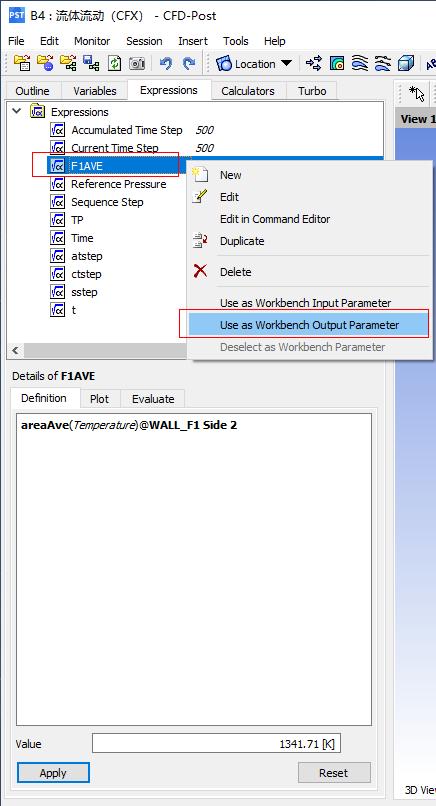

选择& # 34；用作工作台输出参数& # 34；

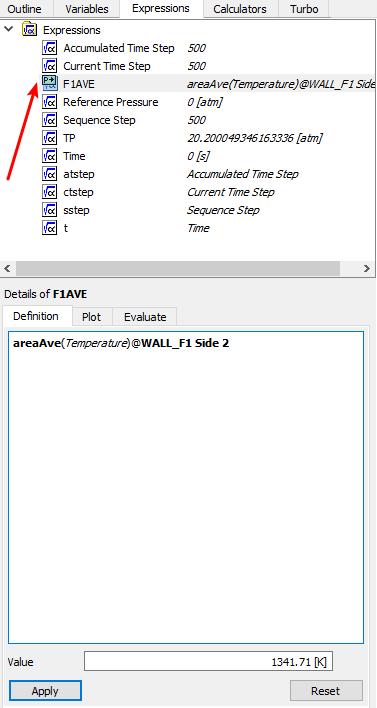

您还可以看到浮动图标。

如果有多个结果要输出

以上操作可以重复进行。

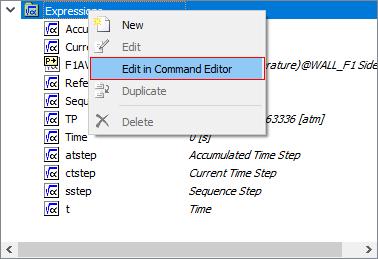

也可以在& # 34；表情& # 34；右键单击

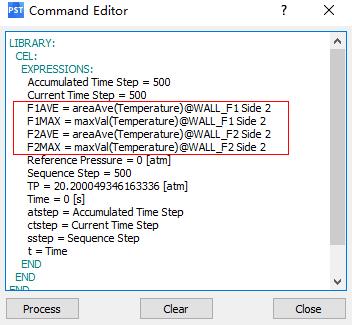

选择& # 34；在命令编辑器中编辑& # 34；

将代码修改为您想要看到的结果表达式。

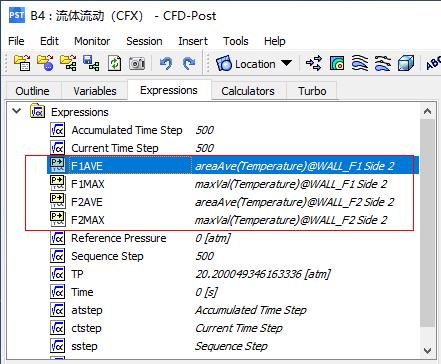

能看见

出现四个表达式。

保存并返回参数设置界面。

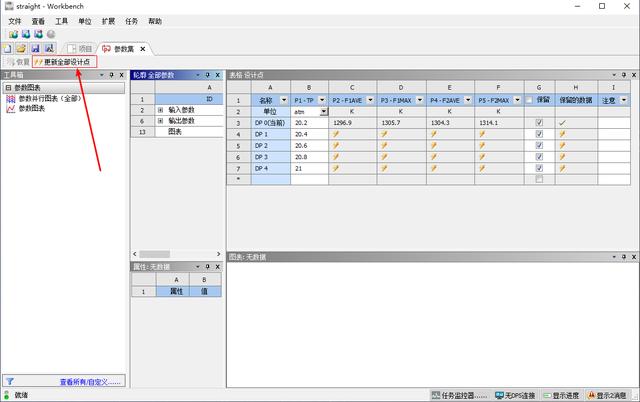

您可以看到每个设计点的四个结果。

一共二十个结果。

单击“更新所有设计点”。

大约需要几分钟。

其他参数的后续修改

计算结果可以直接在Workbench中查看。

没有必要依次点击每个例子。
