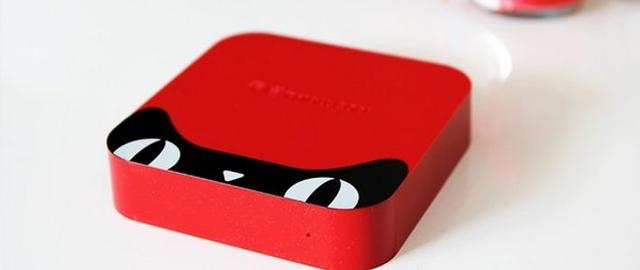

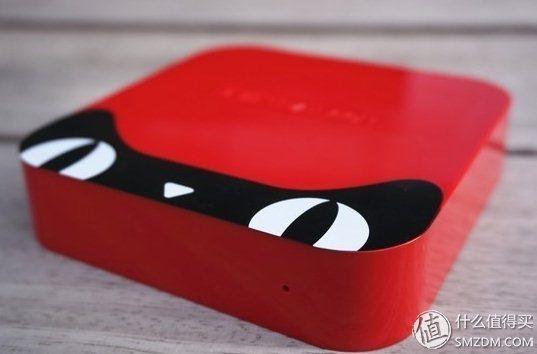

相信很多经常光顾张阿姨的朋友都有双十一首富送的天猫魔盒(100万台)。

虽然科技日新月异，但是一代魔盒到现在也没发现什么特别的缺点，除了速度慢一些。其实真相是，一开始，我根本不在乎这个小盒子。我一直以为我给的小玩意会发挥作用。后来我试了试，装上了，连上了家里的液晶电视和互联网。没想到，试用之后，我开始用新的眼光看待这个小盒子。这个小盒子可以自由安装软件，流畅观看视频和电视直播。但是这款产品的2.4G无线遥控标准是绝对可恶的(虽然2.4G的优点是可以隔墙板遥控，没有方向性)，很多同学应该也有同感。

主要缺点如下:l遥控器手感很差，按下去咯吱咯吱直响。不仅键程短，还容易卡，对应的差也差。不知道是不是按的。对于我们这些美剧迷来说，天猫的操控体验就像奥迪配奥拓一样，恨不得在我刚讨厌它之前就把它处理掉！

2不能代替电视遥控器，比如遥控电视的音量，极其不方便；

3.纽扣电池容量小，也是2.4无线信号遥控，不用的时候关不了。停电很严重。一个月换一次电池不仅麻烦，而且3-5元的电池费用也不小(不符合价值友的一贯风格)；

4.如果它坏了，将会非常昂贵。

其实马首富团队设计这个基于Amlogic芯片的魔盒方案的时候，并不丢人。在设计主板PCB时，已经预留了红外数据关联。你只需要焊接相应的红外芯片就可以完美使用了(看起来很简单)。

动手吧，先把工具准备好。

每个单词一个，每个十字一个；

一个烙铁(最便宜的也行)；

对应的红外芯片和万能机顶盒遥控器(可以向万能的淘宝求助，搜索关键词:天猫魔盒红外遥控器20元以内即可设置)。我选的是迪乐卡牌遥控器加红外芯片组。其实其他牌子也可以。请自行选择。

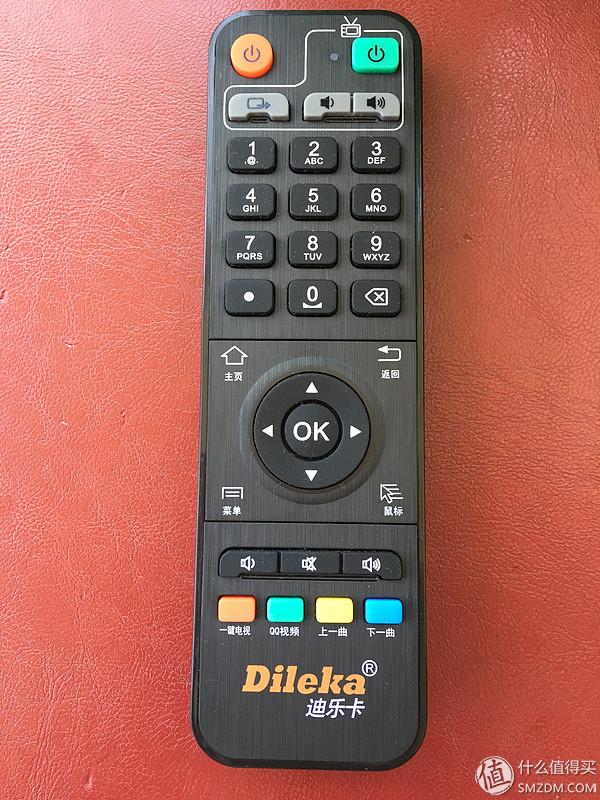

包装中包含的遥控器

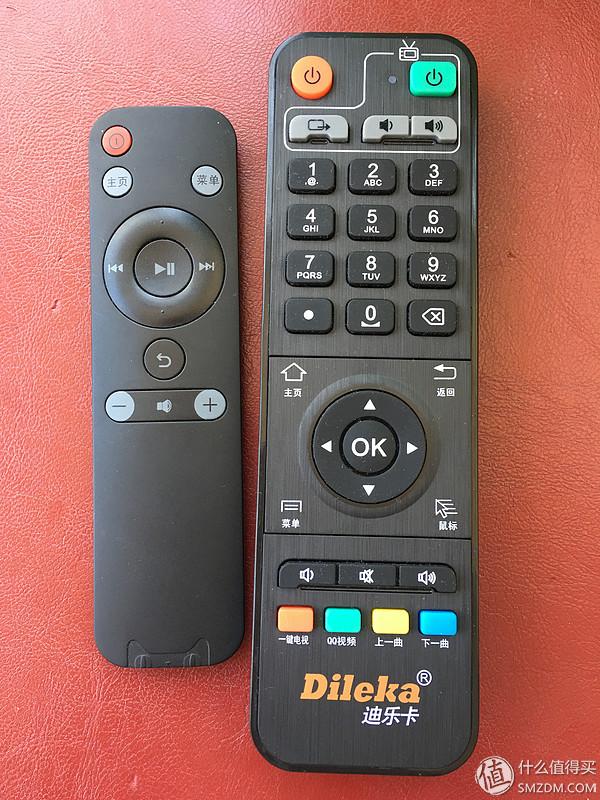

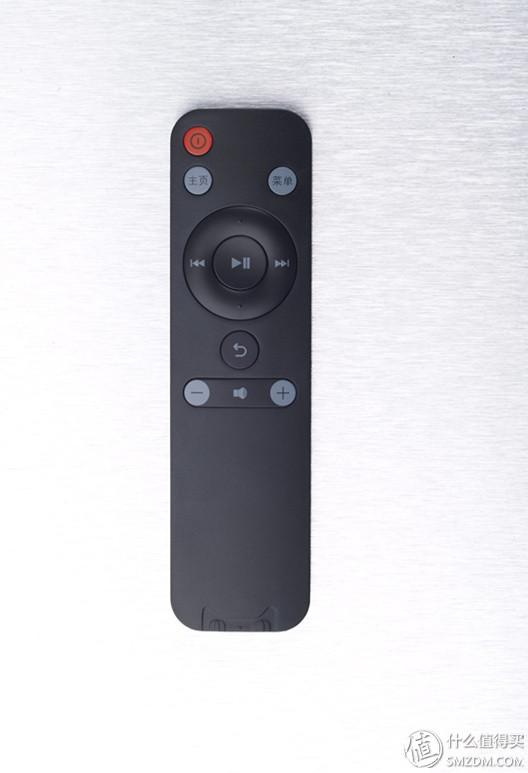

与天猫魔盒原装遥控器相比:

正面:

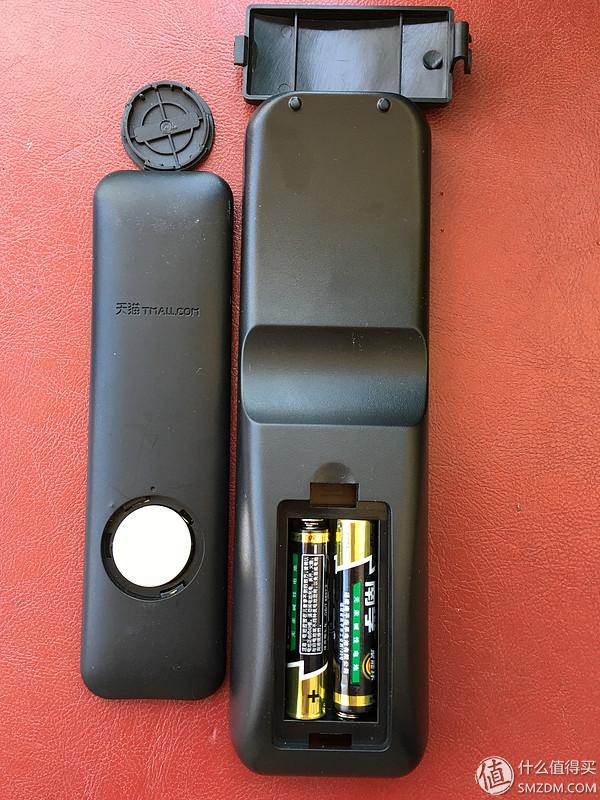

反面:(7号电池，好亲切的感觉)

工具准备好之后，就可以进入正题，正式改造魔盒了:

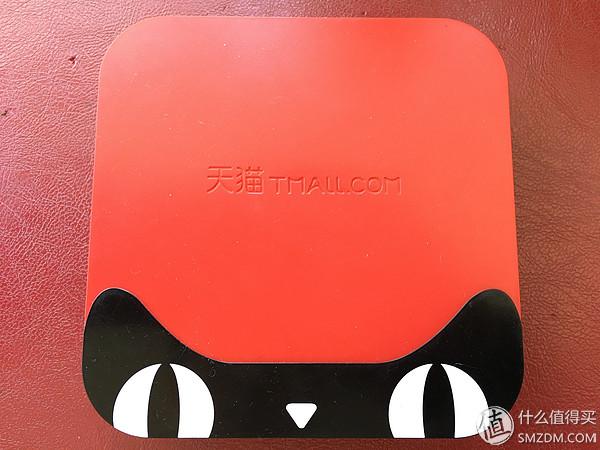

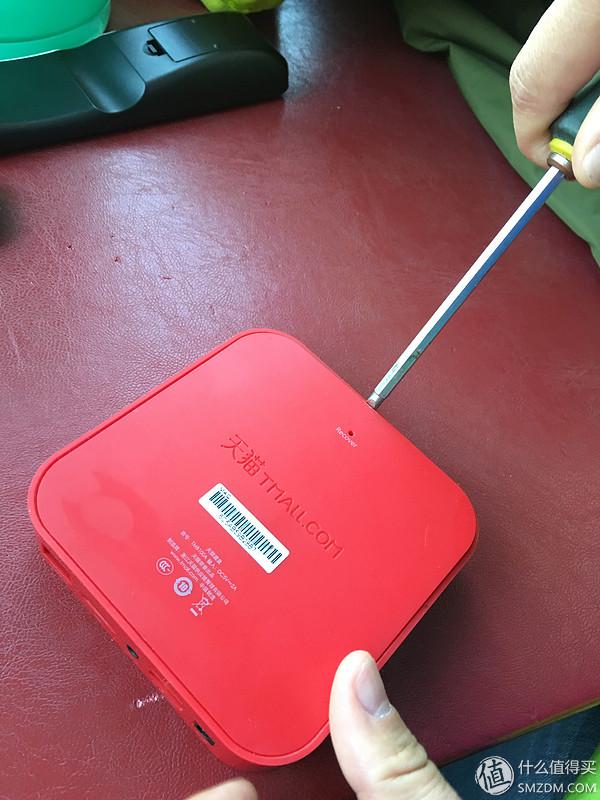

去掉魔盒的外壳，用一个字打开魔盒背面的空缺口:

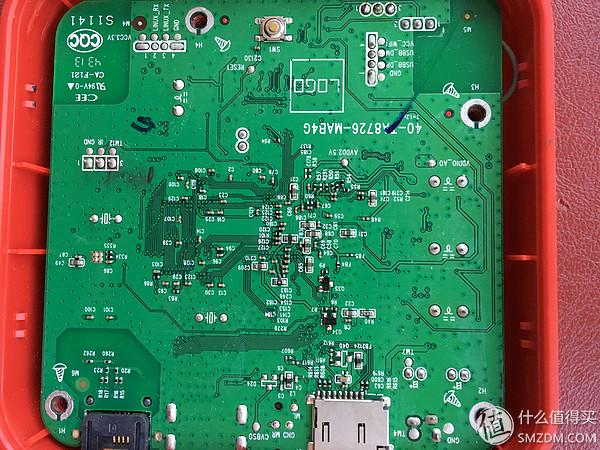

当顶部打开时，魔术盒的背面就露出来了。

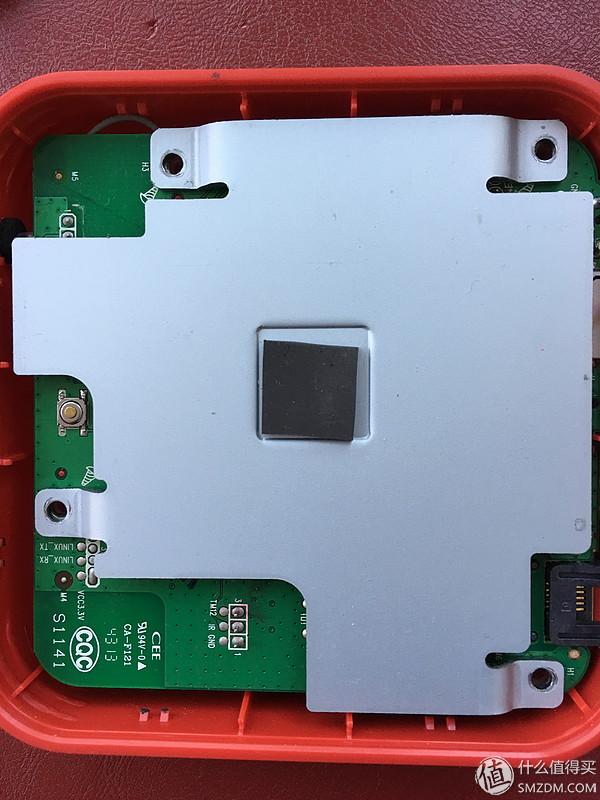

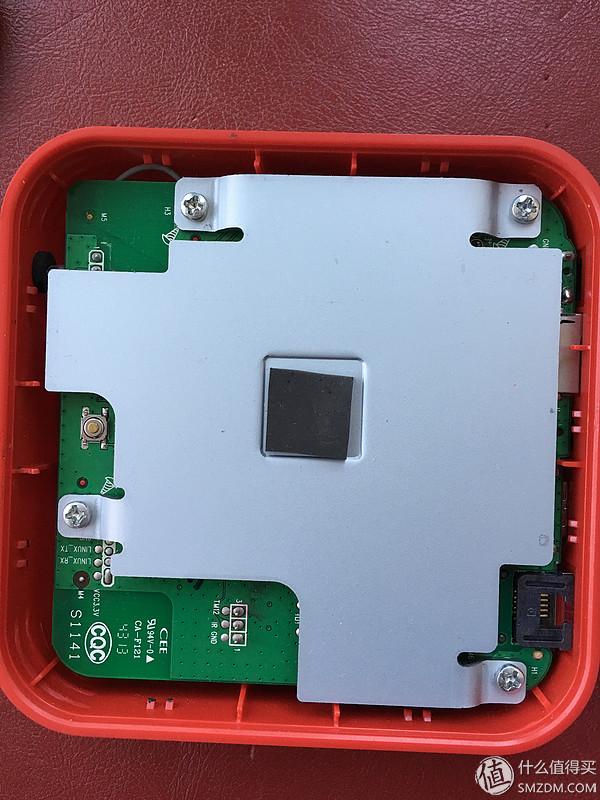

用十字扳手拆下散热器板上的四个固定螺钉。

拆下散热器板。

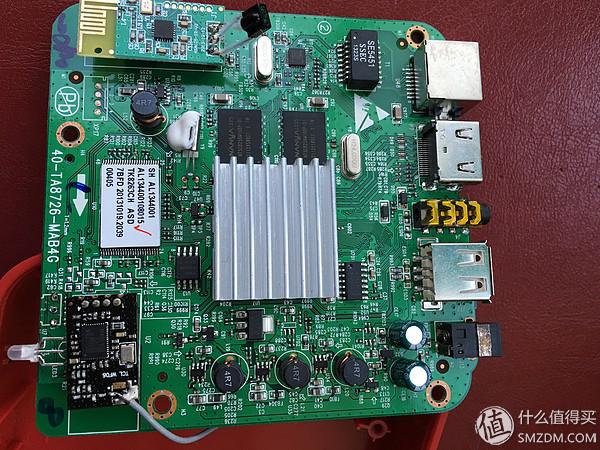

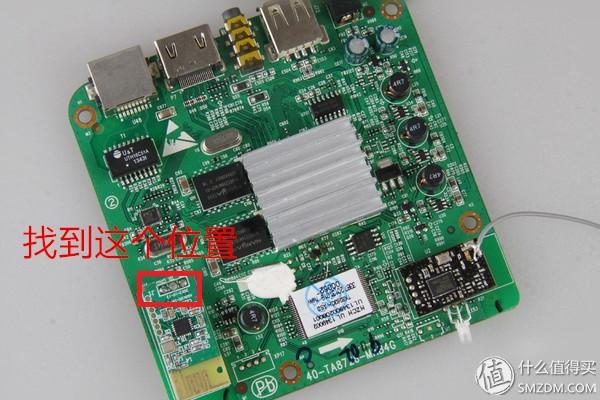

把印刷电路板从盒子里拿出来，找到芯片需要焊接的位置。

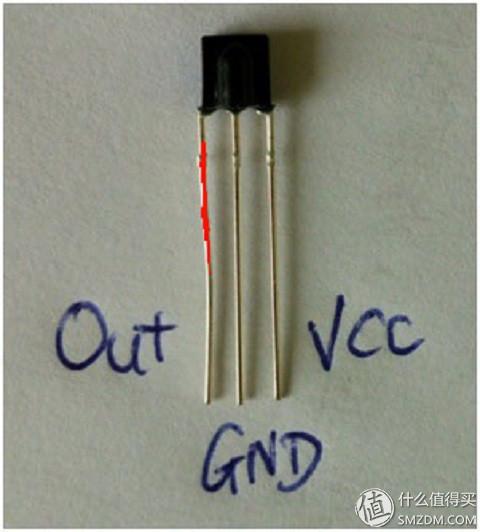

拿出之前准备好的红外头(

带有半圆柱形突起的一侧为前部，从左至右依次为:

OUT-信号输出(标有红色)，GND-地，VCC-2.7-5V电压输入)

将芯片的对应引脚与魔盒印制板上印刷的对应引脚一一焊接。

这里有几点需要注意:

1)接收头中间的GND引脚焊接到主板的GND预留焊点(主板外的焊点)

2)接收器头的左外引脚(红色标记)连接到主板的红外焊点(主板中间的焊点)

3)接收器右侧的VCC引脚焊接到主板的3V/5V焊点(主板内部的焊点)

4)注意让接收头正面对着天猫的盒子正面(指示灯是正面)，这样可以提高红外接收灵敏度。

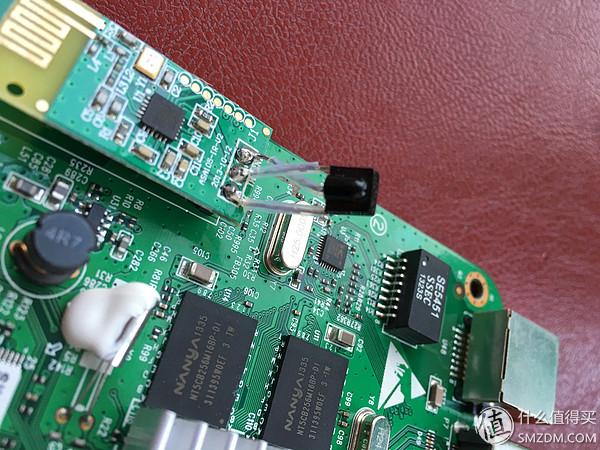

细节图：（LZ为了防止管脚间短路，每个管脚上加装了套管，没办法，处女座综合症 ）

详图:(LZ)为了防止引脚之间短路，每个引脚上都装了一个套管，没办法，处女座综合症)

完成后，按顺序安装，就大功告成了，啦啦啦啦！！

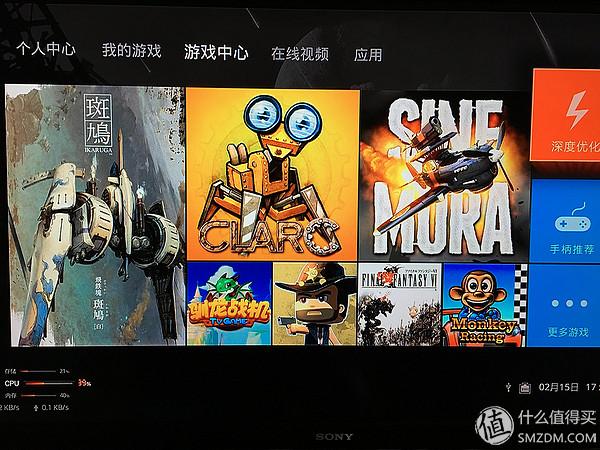

拿出万能遥控器，玩得开心！！

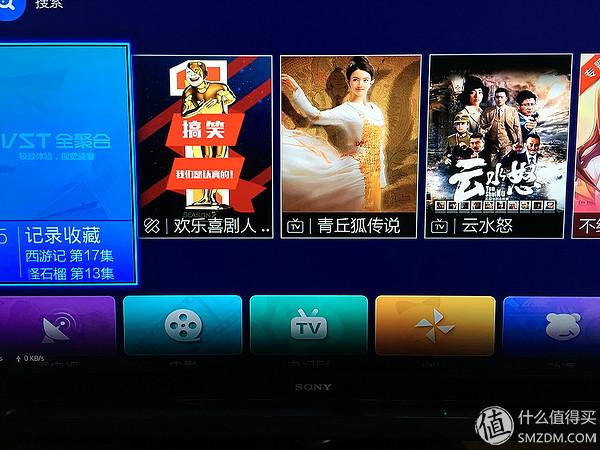

什么？阿里云OS(YUNOS)看不到VST？不好意思，LZ已经被画成石头ROM很久了。
