柔性折叠盖板

今天就和各位说下，被称为次世代显示核心技术的折叠屏关键部件，柔性折叠盖板。

目前，可以量产并上市的柔性折叠盖板材质主要分两类，CPI和UTG。

CPI

CPI指的是Colorless Polyimide，学名无色聚酰亚胺，简称透明PI膜，它属于一种工程塑料。

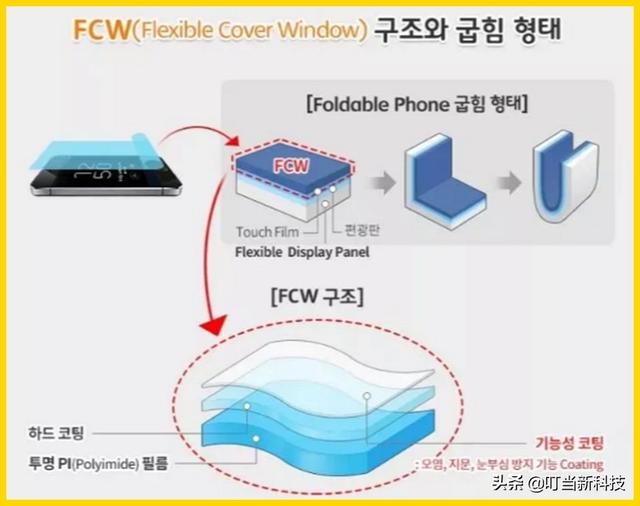

CPI结构示意图

韩国KOLON（科隆）公司是最早成功研发出折叠屏幕使用的透明PI膜，它在量产设备的配备上领先于日本住友和韩国SKC。

但是，很奇葩的是，当时KOLON却没有真正掌握起到决定性作用的涂层（coating）技术。

没办法！后来三星Galaxy Fold上采用的是日本住友的CPI膜片。

其实说实话，当初考虑使用CPI膜片，是因为它机械性能较强，并且可以耐高温，加上生产难度不高，便于控制成本等等因素。在实际使用中，CPI膜片的弊端很快就出现了。

由于CPI的表面硬度不足，所以它在耐刮性、防护性方面均有不足。加上不同材质贴合度不佳等等原因，使用起来并不如人意，实际已被市场淘汰了。

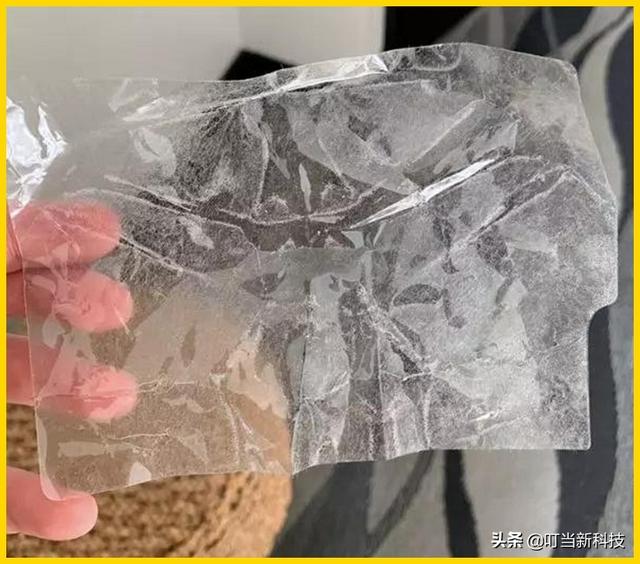

CPI膜片被撕下来

因此，在2019年11月发布的三星 Galaxy Fold就出现过折叠屏幕鼓包，甚至出现CPI膜片被撕下来的现象。

摩托罗拉 Razr 5G

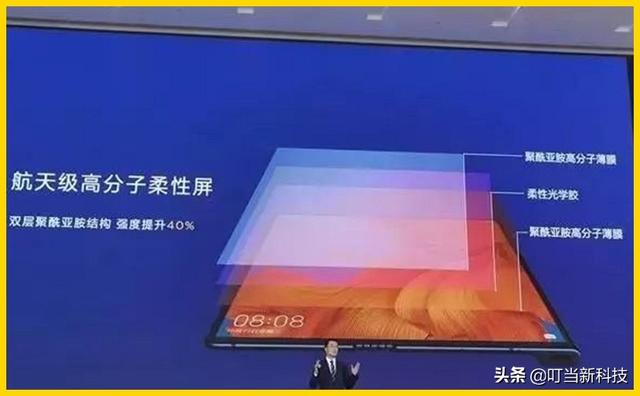

后来，包括华为 Mate X、摩托罗拉 Razr 5G、柔宇科技 FlexPai，以及后来的华为 Mate X2等等，均采用了CPI柔性折叠盖板。

UTG指的是Ultra Thin Glass, 可折叠超薄玻璃。

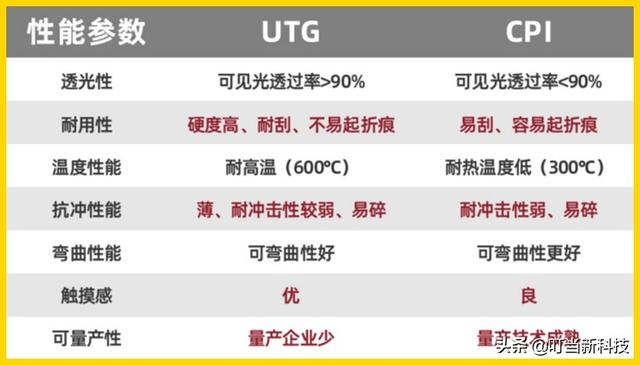

对比图

得益于UTG的玻璃材质，它的优点很明显（见上图）：

1、UTG的手感和均匀度远远超出CPI，用户体验更好；

2、UTG的硬度更强，耐冲击性、耐刮性、防护性方面更好；

3、UTG透光率更好，一般UTG透光率均超过90%，而CPI的透光率均小于小于90%，

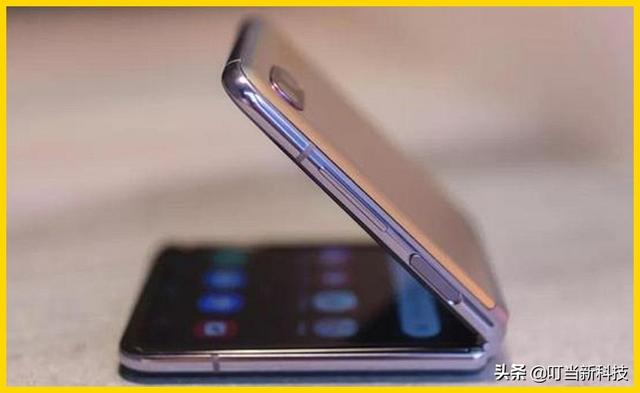

Galaxy Z Flip

于是，从三星 Galaxy Z Flip的屏幕开始，UTG得以运用到手机上，它可以实现折叠20万次而不会损坏，它最初是由德国Schott（肖特）提供的。

目前，德国Schott（肖特）、韩国Dowoo Insys、日本AGC（旭硝子）、NEG（电气硝子）、美国Corning（康宁）均可以提供UTG。

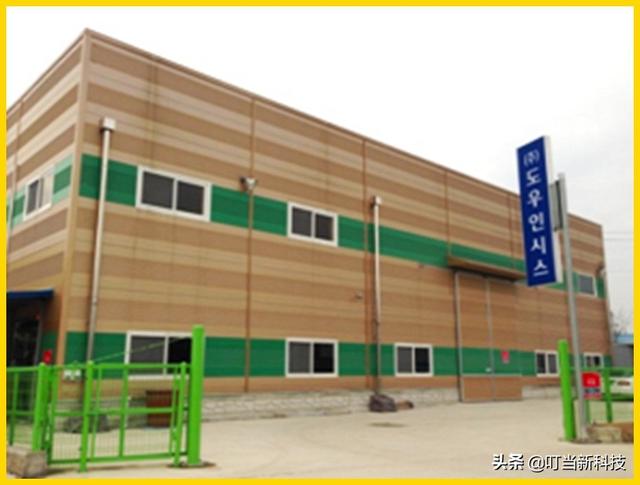

Dowoo Insys

而三星独家的UTG面板供应商就是Dowoo Insys公司，在100μm以下UTG技术方面，Dowoo Insys被业界认为是顶尖水平。它也是世界上第一家具备UTG量产能力的公司。

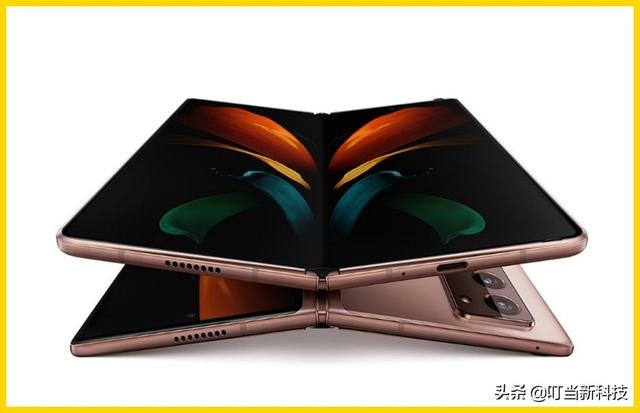

Galaxy Z Fold2 5G

三星显示曾称：“Dowoo Insys的超薄玻璃技术至少领先业界3年以上。”2019年12月，三星目前已经成为了Dowoo Insys公司的最大股东。

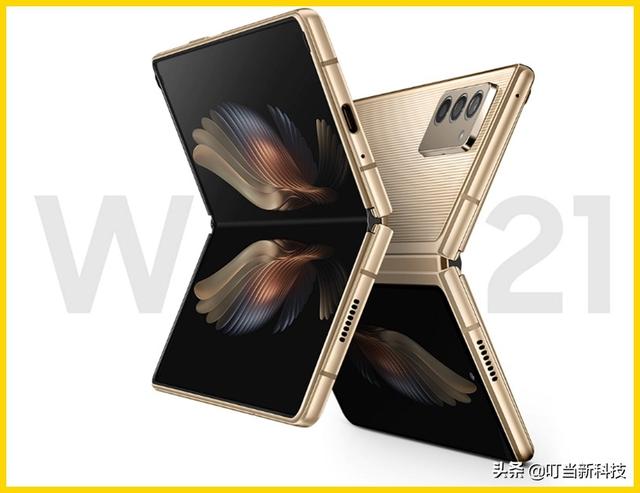

三星W21 5G

2020年3月12日，Dowoo insys公司拿到了三星显示的UTG生产认证，跨入每月25万片的量产规模。由此，UTG已经成为了未来可折叠显示的核心。

2020年12月，凯盛科技与中建材蚌埠玻璃工业设计研究院等公司共同打造了UTG生产线。

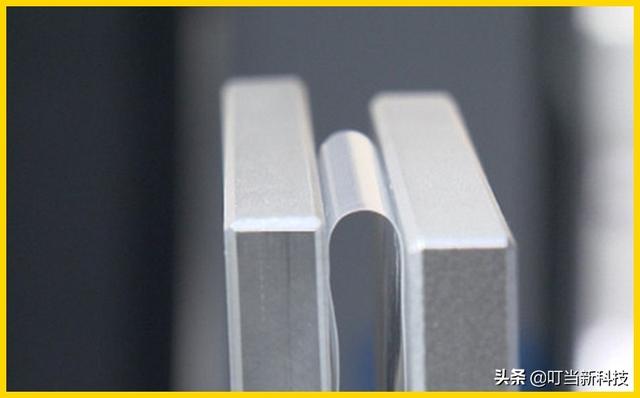

凯盛UTG

据称，凯盛已经实现了30μm玻璃连续90万次弯折不破损的指标，进入重要客户的整机测试阶段，2021年上半年，一期项目已具备供货条件，二期项目已经在筹划之中。

东旭集团称，集团已在UTG超薄柔性盖板玻璃研发上取得阶段性成果，相关指标达国际领先水准。

国奥科技称，其生产的UTG超薄玻璃盖板，作为国内首家给终端客户送样的UTG超薄玻璃盖板供应商，UTG样产线已正式启动量产。

据Strategy Analytics预测，2022年，全球可折叠手机的销量将增加至5010万台。

未来，UTG将不可预期！期待吧！

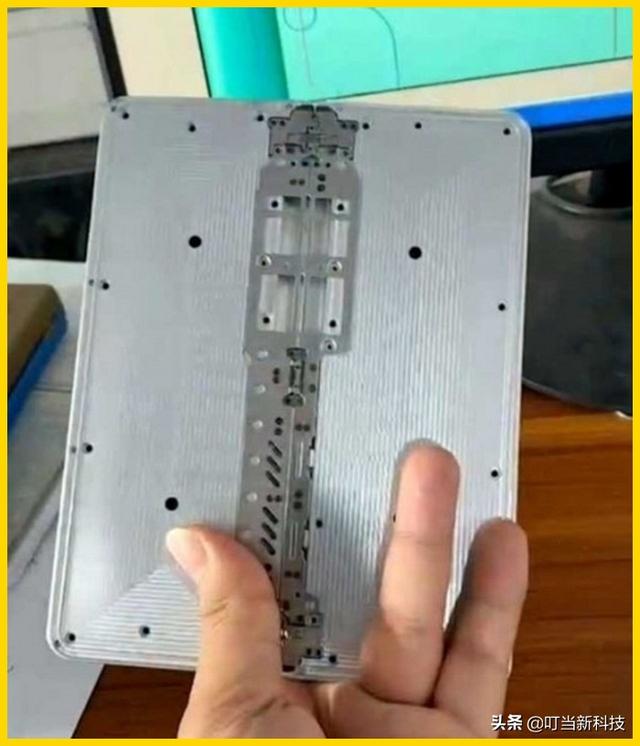

疑似小米 mix 4折叠铰链构造图

小提问：3月29日发布的小米 mix 4 5G折叠屏手机将会采用什么盖板了？

欢迎下方留言！
