流量计是工业生产的眼睛，与国民经济、国防建设和科学研究密切相关。它在国民经济中占有重要地位，可用于测量气体、液体、蒸汽等介质的流量。
为了更好的演示流量计的测量原理，通过动画演示的方式介绍流量计的工作原理！
看完你就知道它们的区别，知道怎么区分了。

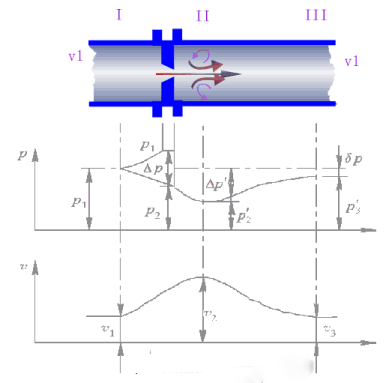

1。孔板流量计
孔板流量计
1.优势
(1)标准节流元件是全世界通用的，并得到了国际标准组织的认可。无需实际流量校准即可投入使用，在流量计中也是独一无二的。
(2)结构易于复制，简单牢固，性能稳定可靠，价格低廉；
(3)适用范围广，包括所有单相流体(液体、气体、蒸汽)和部分混合相流。一般生产工艺的管径和工作状态(温度、压力)都有产品。
(4)试件和差压显示仪表可由不同厂家分别生产，便于专业化规模化生产；
2.不足之处
(1)测量的重复性和准确度在流量计中属于中等水平，受诸多因素的复杂影响，准确度难以提高。
(2)范围窄，由于流量系数与雷诺数有关，一般范围只有3: 1 ~ 4: 1。
(3)直管段长度要求长，一般难以满足。特别是对于管径较大的管道，问题更加突出；
(4)压力损失大；
通常，为了维持孔板流量计的正常运行，水泵需要额外的动力来克服孔板的压力损失。额外功耗可通过压力损失和流量计算直接确定。每年大约需要几万千瓦时的电力，折合人民币几万元。下表列出了孔板在正常压力损失下的能耗计算结果。运营天数按350天计算，电价按0.35元/千瓦时计算。从表中计算的功耗数据可以看出，孔板的附加运行成本极高，而弯管流量计的运行成本为零！
(5)孔板内孔的锐角线保证了精度，所以对腐蚀、磨损、结垢、污垢比较敏感，难以保证长期使用的精度，所以每年需要拆下强力检查一次。
(6)法兰连接容易出现跑、冒、滴、漏的问题，大大增加了维修工作量。

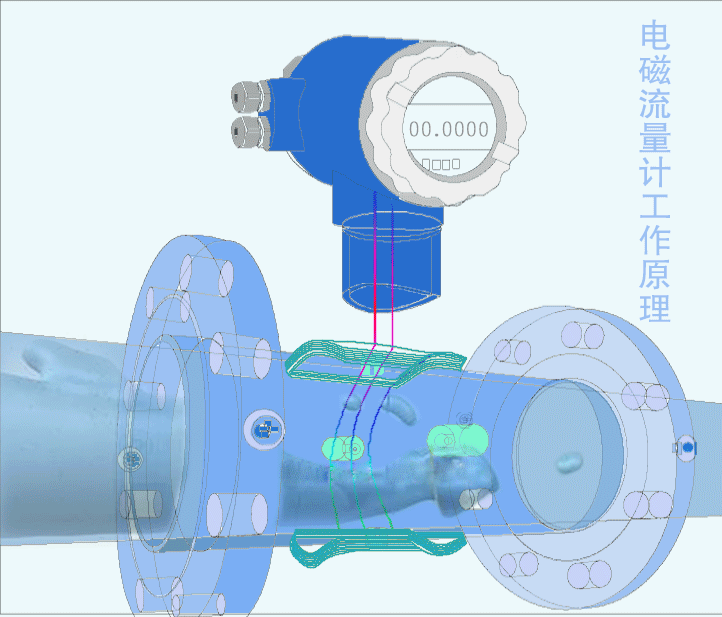

2。电磁流量计
电磁流量计
1.优势
(1)电磁流量计可用于测量工业导电液体或浆料。
(2)无压力损失。
(3)测量范围大，电磁流量变送器口径从2.5毫米到2.6米..
(4)电磁流量计测量的是工作状态下流体的体积流量，测量原理不涉及流体的温度、压力、密度、粘度的影响。
2.不足之处
(1)电磁流量计的应用有一定的局限性。它只能测量导电介质的液体流量，不能测量非导电介质的流量，如气体和水处理较好的加热用水。此外，还应考虑高温下的衬里。
(2)电磁流量计通过测量导电液体的速度来确定工作状态下的体积流量。根据测量要求，对于液体介质，要测量质量流量，介质流量的测量要涉及到流体的密度。不同的流体介质具有不同的密度，并随温度而变化。如果电磁流量计转换器不考虑流体密度，只给出常温下的体积流量是不合适的。
(3)电磁流量计的安装调试比其他流量计更复杂，要求更严格。变送器和转换器必须一起使用，不能在它们之间使用两种不同类型的仪器。安装变送器时，从安装位置的选择到具体的安装调试，都必须严格按照产品说明书的要求进行。安装场地应无振动和强磁场。安装时，变送器和管道必须接触良好，接地良好。变送器的电位等于被测流体的电位。使用时，必须将测量管内的剩余气体排尽，否则会造成很大的测量误差。
(4)电磁流量计在测量带有污垢的粘性液体时，粘性物质或沉淀物附着在测量管内壁或电极上，改变了变送器的输出电位，造成测量误差，电极上的污垢达到一定厚度，可能导致仪表无法测量。
(5)给水管道结垢或磨损会改变内径大小，影响原来的流量值，造成测量误差。比如100 mm的量规内径变化1 mm，就会带来2%左右的附加误差。
(6)变送器的被测信号是一个很小的毫伏级电位信号，除了流量信号外，还有一些与流量无关的信号，如相电压、正交电压、共模电压等。为了准确测量流量，需要消除各种干扰信号，并对流量信号进行有效放大。应当提高流量转换器的性能。最好使用基于微处理器的转换器来控制激励电压，并根据被测流体的性质来选择激励模式和频率，这样可以消除同相干扰和正交干扰。但是，改进后的仪器结构复杂，成本高。
(7)价格更高

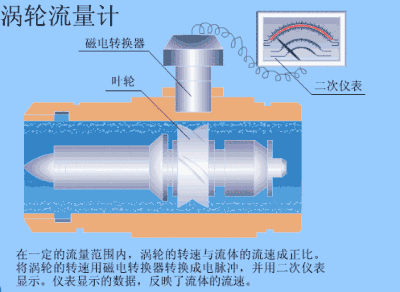

3。涡轮流量计
4。文丘里流量计
文丘里流量计的原理是当风吹过屏障时，屏障背风侧上方端口附近的气压相对较低，产生吸附，使空气体流动。文丘里管的原理其实很简单。是将气体流量由粗变细，从而加快气体流速，使气体在文丘里管出口后面形成一个“真空”区。当这个真空区域靠近工件时，会对工件产生一定的吸附作用。
压缩空气体从文丘里管入口A进入，一小部分通过小截面的喷嘴B排出。随着截面逐渐减小，压缩空气体的压力增大，流量也增大。此时在D吸附室入口产生真空度，使周围空气体被吸入文丘里管，与压缩空气体一起流入扩散室，增加气体流量，再通过消音器减少气流冲击。
5。容积流量计

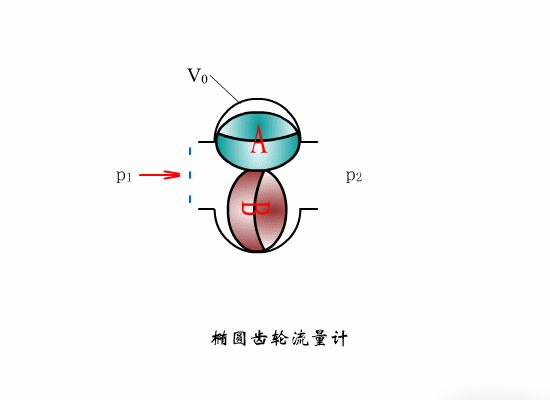

在椭圆流量计的空腔中有一对相互啮合的椭圆齿轮作为转子。两个齿轮与外壳之间形成一个标准容积空。空之间的容积称为标准容积，记为ν a，在进液口和出液口流体的压力差下，两个转子转动，标准容积空室内的流体循环排出。两个档位运转一个循环，有四个标准体积空的液体排出
6。椭圆齿轮流量计
7。转子流量计
8。涡轮流量计

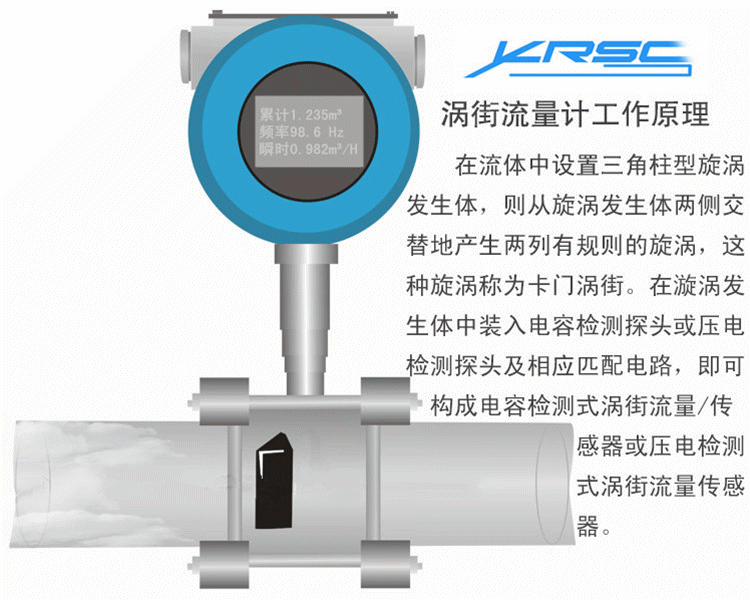

9。涡街流量计
涡街流量计
1.优势
(1)涡街流量计无运动部件，结构简单，性能可靠，使用寿命长。
(2)涡街流量计测量范围宽。范围比一般可以达到1: 10。
(3)涡街流量计的体积流量不受被测流体的温度、压力、密度或粘度等热工参数的影响。一般来说，不需要单独校准。它可以测量液体、气体或蒸汽的流量。
(4)造成的压力损失小。
(5)精度高，重复性0.5%，维护量小。
2.不足之处
(1)涡街流量计在工作状态下的体积流量不受被测流体的温度、压力、密度等热工参数的影响，但液体或蒸汽的最终测量结果应为质量流量，对于气体，最终测量结果应为标准体积流量。质量流量或标准体积流量必须用流体密度换算，必须考虑流体工况变化引起的流体密度变化。
(2)引起流量测量误差的主要因素有:管道内流速不均匀引起的测量误差；流体工况变化时不能准确确定介质密度；湿饱和蒸汽假定为干饱和蒸汽进行测量。如果不限制或消除这些误差，涡街流量计的总测量误差将会很大。
(3)抗振性能差。外界振动会造成涡街流量计的测量误差，甚至不能正常工作。通道内高流速的冲击会引起涡街发生器悬臂的附加振动，降低测量精度。大直径阴影
声音更明显。
(4)对测量脏介质的适应性差。涡街流量计的发生器容易被介质污染或被污物缠绕，改变几何尺寸，极大地影响测量精度。
(5)对直管段要求高。专家指出，涡街流量计的直管段必须保证40天前和20天后满足计量要求。
(6)耐温性差。涡街流量计只能测量300℃以下介质的流体流量。

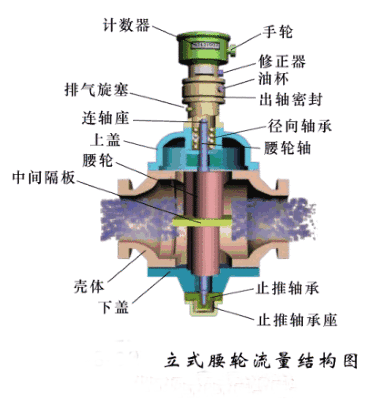

10。腰轮流量计
十一。双转子流量计

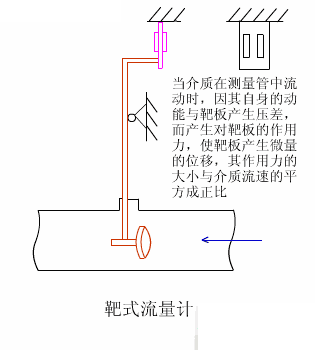

12。目标流量计

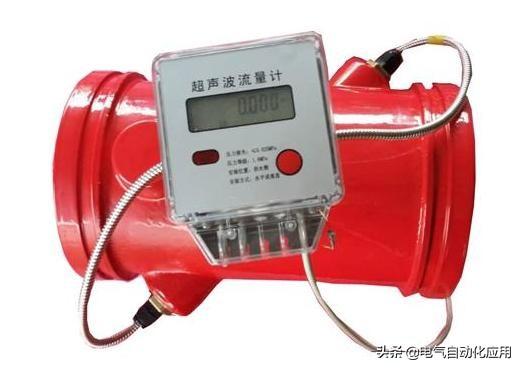

十三。超声波流量计
超声波流量计
1.优势
(1)超声波流量计是一种非接触式测量仪器，可用于测量不易接触和观察的流体流量和较大的管道径流量。不会改变流体的流动状态，不会产生压力损失，安装方便。
(2)可测量强腐蚀性介质和非导电介质的流量。
(3)超声波流量计
测量范围大，管径从20mm～5m到5m .
(4)超声波流量计可以测量各种液体和污水的流量。
(5)超声波流量计测量的体积流量不受被测流体的温度、压力、粘度、密度等热物理参数的影响。它可以制成固定式和便携式。
2.不足之处
(1)超声波流量计的测温范围不高，一般只能测量温度在200℃以下的流体。
(2)抗干扰能力差。容易受到气泡、结垢、泵混的超声波噪声等声源的干扰，影响测量精度。
(3)直线段要求严格，是第一个20D，最后一个5D。否则分散性差，测量精度低。
(4)安装的不确定性会给流量测量带来很大的误差。
(5)测量管道结垢会严重影响测量精度，带来显著的测量误差，严重时仪表甚至没有流量显示。
(6)可靠性和准确性水平不高(一般在1.5 ~ 2.5左右)，重复性差。
(7)使用寿命短(一般精度只能保证一年)。
(8)超声波流量计是通过测量流体速度来确定体积流量的，应测量液体的质量流量。仪表通过将体积流量乘以人工设定的密度来测量质量流量。当流体温度变化时，流体密度发生变化，人为设定的密度值无法保证质量流量的准确性。只有测出流体速度，测出流体密度，才能通过计算得到真实的质量流量值。
(9)价格较高。
14。喷嘴流量计

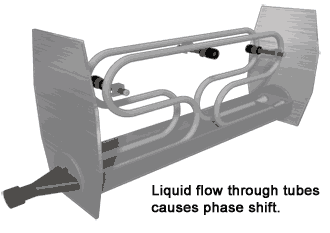

15。科里奥利质量流量计
