前言

你好，我的朋友们。大家好。好久不见，鸽子已经好几个月没有发表文章了。

我们今天带来的是一个“神奇”的NAS平台:一个NAS的硬件平台，是用magic change笔记本CPU搭建的。

其实上一篇文章“魔变ES板U、阵列卡、适配网卡、二手硬盘等硬件的分析与排雷(第二部分)”谈到了魔变CPU的介绍，大家可以戳进去看看。

于是，以不到700元的价格，开发出了一套搭载HD630显示屏的英特尔8代6核12线程一体机平台！

PS(防杠指令):这个配置不建议学习和参考，但是对于大多数人来说，可以作为一个示范和理解。另外，题价只包括主板+CPU+内存，不包括机箱电源硬盘等配件。

平台简介

什么是魔变笔记本CPU平台？我上一篇文章《魔变ES板U，阵列卡，适配网卡，二手硬盘等的分析与排雷》。，我详细介绍了一下。

简单来说，笔记本平台使用的CPU，焊接一个桌面插座转接板，可以运行在桌面主板上，正常使用各种桌面配件。

笔记本U+转接板图纸完成

神奇变化中的笔记本U并不是什么新鲜事。LinusTechTips和Sputu都制作过关于U in magic change的视频。那时他们遇到了相当多的问题。但经过众多商家的入驻和多次迭代，目前魔变的选择更多了，可用性大大提高。

PS(小注):目前市面上几乎所有的笔记本U in magic change，都是ES beta CPU改装的。因为这种笔记本ES CPU没有使用价值，所以不能作为笔记本维修配件。所以回收价格极低，变魔术后的价格会划算。

有ql3x、qtj2、qqlt、qnct等几款。(以相应的ES代码命名)在市场上广泛销售。价格从300元到1000多元不等。板卡U平台预算700元，所以CPU预算400-550。以下是几款符合预算，一般适合搭建NAS的机型。

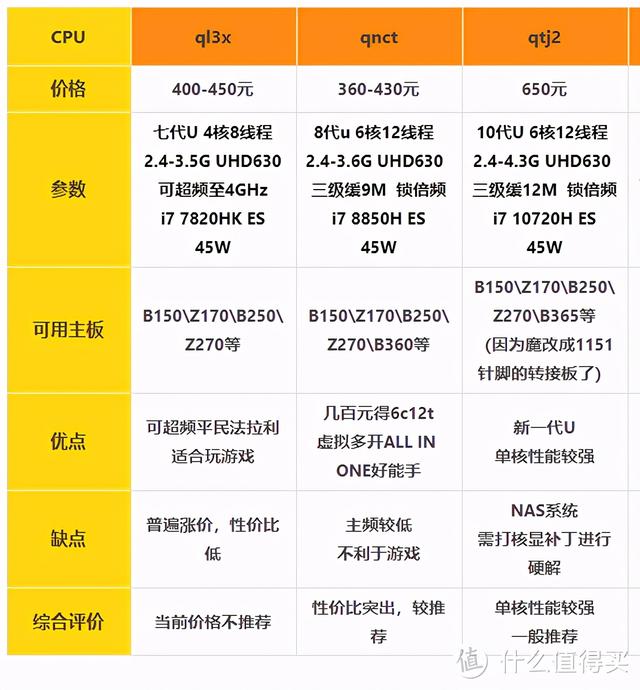

几种常见模型的比较

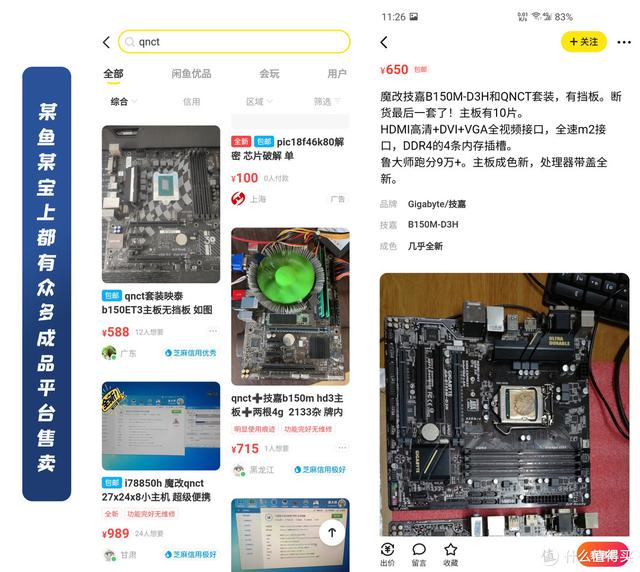

综上，本次安装选择QNCT U，400元下单。6c12t，UHD630，400的价格无论从哪方面看都很合适。可惜四五月份还有货，现在全网已经没有qnct卖了。所以在这里，你可以选择接受个人买家的qnct或者加钱E-2176M QS版(650元，至强版qtj2配HD630)。

PS(小注):在这里，如果你选择了另一个魔变模式，也不会影响你接下来想看的。道理是一样的，只是表现不一样。

那么什么样的主板可以用呢？主板B150、H110、B250、Z170、Z270、B365等。都能通过刷BIOS支持6、7、8、9、10代的笔记本魔变U。

选择魔变平台主板要知道以下几点(建议贴出来，Q群要多了解一下):

我的CPU是从一个金家购买的，他们家声称不选内存。刚拿到一个十四行诗D4-2400 4G内存，80元。我在这里只做一个演示。我将在一个平台上运行一些服务和虚拟机。容量最好8G起步。

PS(上升姿势):注意这个类魔CPU会对内存很挑剔。魔变U的内存兼容性主要跟CPU本身和适配器有关，所以我们很重视商家的工艺，主板影响不大。购买魔变U之前，请询问商家那些内存颗粒的兼容性如何，可以调到什么频率。

本文重点介绍和测试该板的U平台。其他配件如果不想赘述，可以自己选择，没有特别要求。

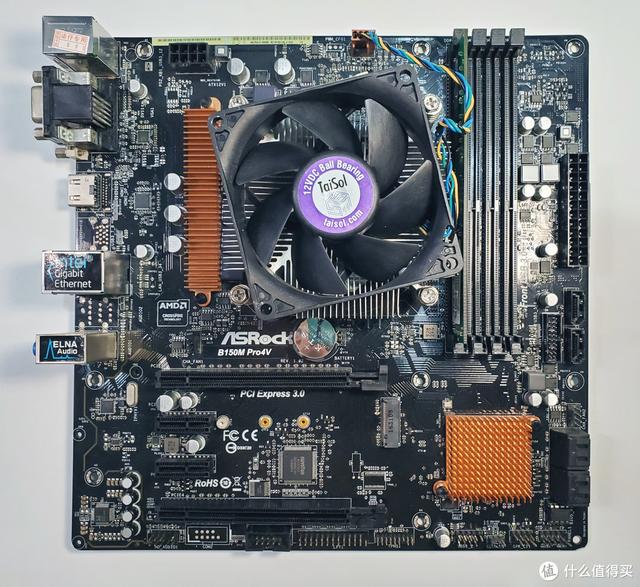

U+内存+散热器组件结果

CPU(400元)+主板(140元)+内存(80元)=620元。如果换成8G内存，大概也就700元。一套Intel八代6核12线程平台，HD630显示器，性价比相当高。

平台准备

因为魔变U有转接板，所以会比普通桌面CPU略厚。不同的商家有不同的魔变U，最好按照商家提供的方法和工具。

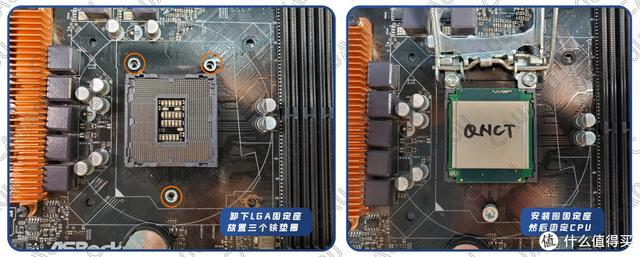

在这里，我用附带的三个垫圈，拧下LGA持有人的三个大螺丝，然后把垫圈和螺丝持有人回来。这时候高一点的魔变U就可以正常修复了。

第一次，只在主板的第一个内存插槽(A1)中插入一个内存，不要插入任何硬盘。机器正确开机后，加载所有内存或硬盘。

PS(上升姿势):请注意CPU固定过紧或过松，都会导致主板无法识别U. 也可以不加垫片直接松开三颗螺丝，然后尝试固定CPU。松多少没有标准，最好比安装正常CPU的固定力度稍微弱一点。不要太用力，很容易损坏。

主板BIOS通过微码来识别CPU工作，而原来的BIOS肯定不包含笔记本u的微码，所以需要对魔变BIOS进行添加微码、改ME等操作，才能让主板接受这个笔记本U. 魔变BIOS文件可以从商家处获得，也可以由他人购买，也可以自行修改。其实，修改刷BIOS并不难。下面简单描述一下。具体可以用百度教程或者查看UP主视频。

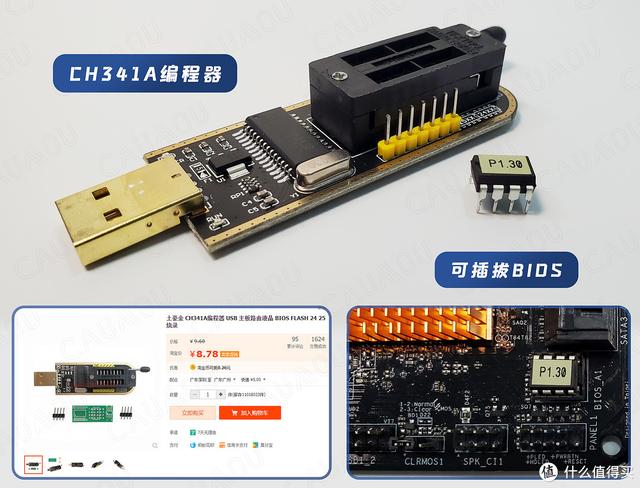

1。需要一个十几块钱的CH341A编程器，因为华清的BIOS是可插拔的，没必要再买一个BIOS夹子。BIOS捕获的位置和方法有教程，这里不做演示。

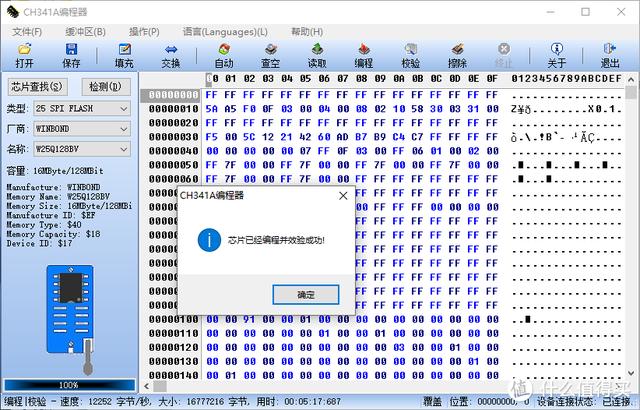

2。将编程器插入windows计算机。这里我用的是商家提供的CH341A flash软件，或者AsProgrammer。先读取原BIOS文件进行备份，然后清除空BIOS芯片，再写入魔改BIOS文件，验证后再完成刷机。

3。将芯片装回主板时，注意芯片安装位置的正确方向，避免反插。第一个开机的机器会自己重启一两次，直到进入BIOS界面。

PS(上升姿势):这一步是玩这类平台最麻烦最麻烦的一步。做好反复刷机测试或者检查CPU安装的心理准备。玩变魔术，捡垃圾是必然的事情，既好玩又增长见识。

下面是一些故障排除知识点

.

1:要正确安装CPU，首先只使用一个内存测试。第一次一般会重启一两次。耐心等待1-2分钟左右。2:检查CPU表面和内存金手指是否有污渍，用橡皮擦擦干净。 3:检查主板插座是否有弯曲的针脚，用尖头镊子小心地矫正弯曲的针脚。4:检查CPU安装是否过紧或过松。5: 风扇一开一关，bios刷不成功。5:清cmos，华硕主板短路CLRTC，其他主板短路clr cmos端子。也可以扣上电池，等5 -10分钟，再装上电池进行通电测试。

平台测试

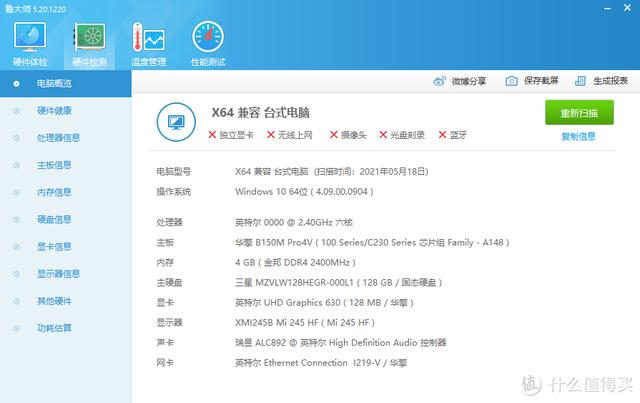

硬件测试通常在win10平台下进行。先看鲁大师，呵呵呵呵，ES CPU传统显示是0000。

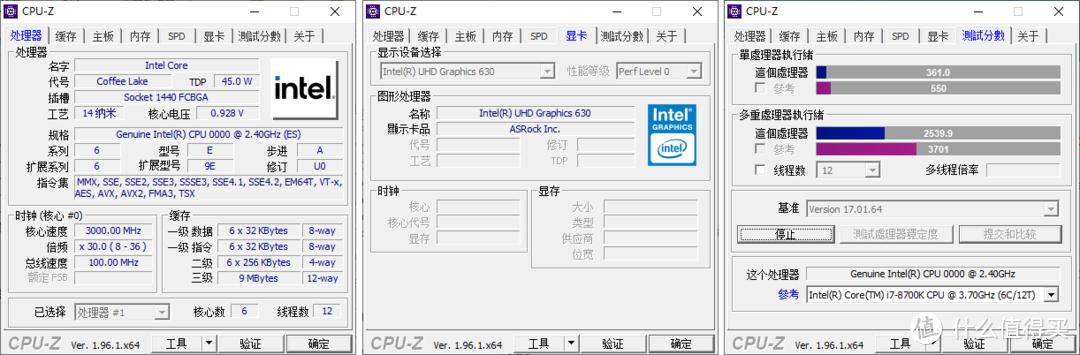

在CPU-Z，6c12t，3.0GHz睿频还可以，UHD630核显正常如果跑的话就是i7-8850H级别了。建议在windows环境下多烤鸡，多测试几天，不要急着确认收货。如果多日没有问题，那么这张魔变U就差不多稳定了。

PS (up posture): 如果发现核心频率低于3.0GHz，可以在BIOS超频设置中将CPU频率设置为4.0GHz，长时间功耗设置为140W，短时间功耗设置为80 W，当然QNCT是不能超频的。这只是让QNCT核心运行到3.0GHz，B150/H110如魔变BIOS也会有超频设置。

至于散热测试，我又忘了截图了不过可以肯定的是，一台TDP 45W的笔记本U，不能超频，也是用液体金覆盖的。我是15元的铜底暖气片。烤的时候刚好50度。结论是完全不用担心散热问题。

确保胜利是可以的。接下来，我们将安装unraid进行播放。6c12t还自带UHD630核显。只装一个团辉太浪费了。一步到位。

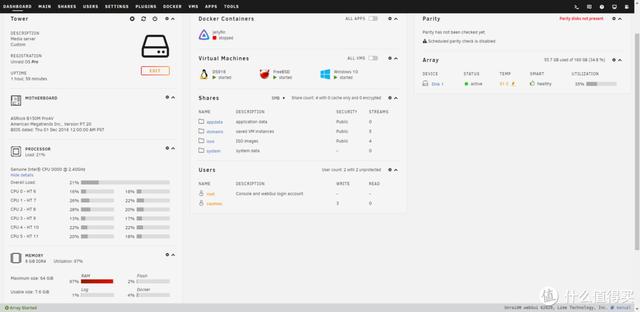

安装unraid后，我还安装了Jellyfin、虚拟机WIN10、虚拟组亮度和虚拟truenas进行了全面的测试和检验。

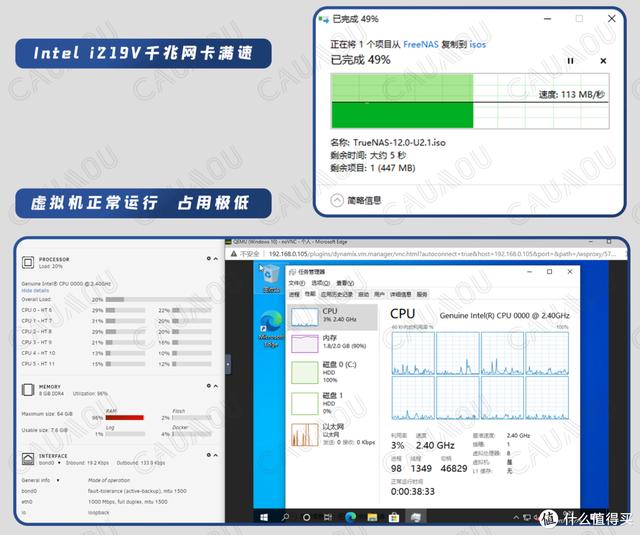

只要这个QNCT前期测试没有问题，就可以作为正常的八代i7使用。首先，常见的SMB共享:电脑把文件传到unraid阵列，里面全是千兆。其次，启动win10虚拟机，正常进入系统，没问题。

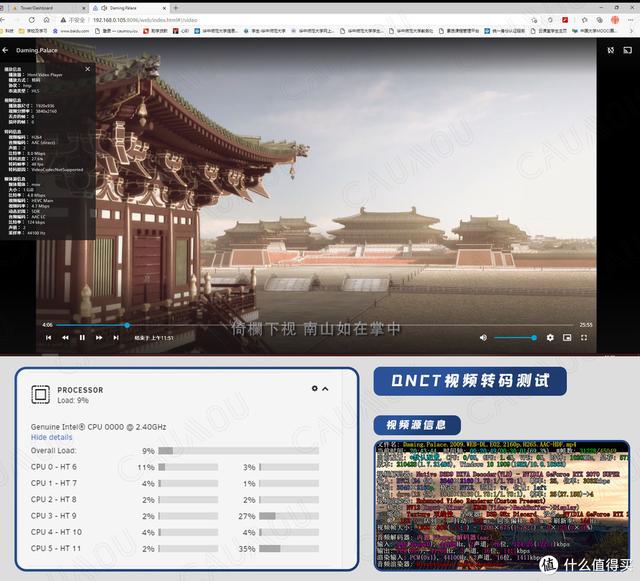

我们重点检查核显是否能正常解码硬件。安装docker版本的jellyfin，在电脑浏览器上播放一段4K分辨率的HEVC源码，然后转码成常规的H264视频。测试正常，CPU几乎不动。

虚拟win10没有问题，虚拟机组和虚拟机truenas自然都没问题。这里忘了截图。

平台摘要

精力和时间有限，我没有做更复杂的负载测试。上述服务和虚拟机已经运行了一段时间，没有出现故障。听起来都不错。买吗？？但是我

不建议你研究购买这个平台。因为这个平台的亮点很耀眼，但缺点也很盲目。

最后一次报废

魔变平台不是人人都能上手的硬件。标题是否提到该平台可以用作NAS或AIO？答案是有，但是没有。你可以只要你有实践能力，有接受和解决问题的耐心，有艺术家的大胆风范。原因是这个平台不符合NAS或AIO对高稳定性和可维护性的基本要求。

PS(翻车指南):[/s2/]我自己翻的车。一开始刷了几个BIOS，换了两种内存，还是不亮。直接怀疑CPU有问题，想放弃玩幻变。然后分组分析，可能是主板锅。后来买了一块第六代奔腾U，发现主板有问题...联系闲鱼退货，然后换主板点亮机器。

好了，如果你对魔变平台有什么疑问和想法，以及文章中的错误和疏漏，欢迎在评论区提出来。喜欢的话，不妨给它点个赞，收藏，关注！我们下一篇文章再见。
