编辑导语:我们平时用的手机APP是怎么跳转到微信支付的？本文作者为我们介绍了手机APP跳转到微信支付的完整流程。让我们来看看。

声明一下，我说的手机APP，指的是手机APP(以下，手机APP和商家APP都是一个意思)，不是充话费的运营商。首先，我们先从一些概念说起，说说支付。

问自己一个问题:你接触过哪些支付场景？

直接上图。

这个数字我就不做过多解释了。这里有一个例子:

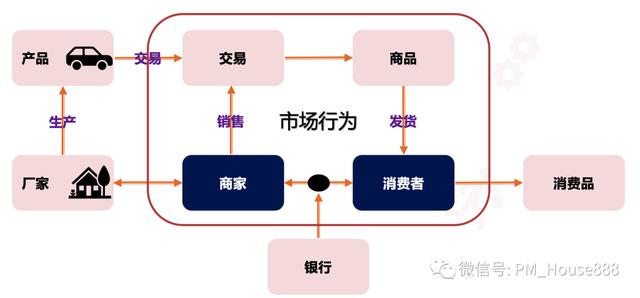

在这个图中我们可以发现，商家通过厂家生产，组装零件，形成汽车(产品)。当这个产品通过商家卖给用户或消费者时，这个产品就成为了一种商业商品，市场行为就发生了。在整个市场行为中，有商家的销售行为，也有买家的购买行为，还有涉及双方的交易环节。在这种市场行为中，因为买卖关系，商家和买家之间形成了债券和债务关系。我们来看一个和我们息息相关的例子:

(1)消费者老蒋从某公司购买办公用品，办公用品从产品变为商品并进入交易。

这是支付存在的前提，即有买卖的交易。

(2)办公用品从公司转移到老蒋，完成了商品所有权的转移。

此次转让也导致了老蒋与公司之间债权债务关系的形成(债权债务的含义在百度自行查询)。

(3)老蒋以现金或其他方式清偿债务。

(4)老蒋得到办公用品，办公用品从商品变成消费品，交易过程完成。

这是一个完整的交易过程。我们根据以下交易流程定义支付:

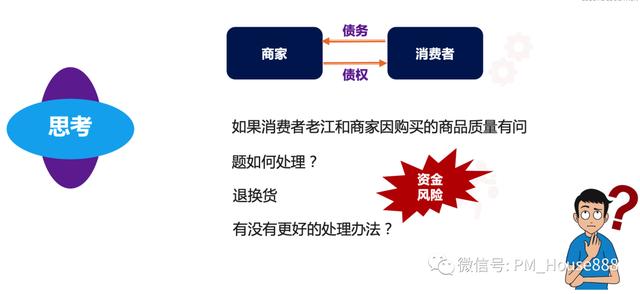

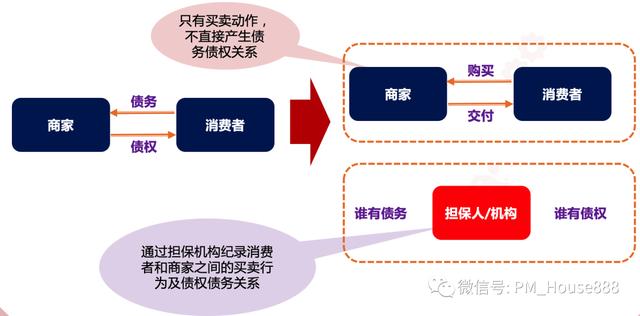

基于以上的思考，所以为了保护消费者的权益，中介担保形式的支付形式逐渐成为了商事行为，如下图所示:

比如支付宝和微信，本质上都是一种担保机构。

第三方支付的概念:是指具有一定实力和信誉保障的独立机构(阿里巴巴)拥有国家颁发的合法支付业务许可证(支付牌照)，通过与银联或网络对接，使交易双方能够进行交易的网上支付模式。

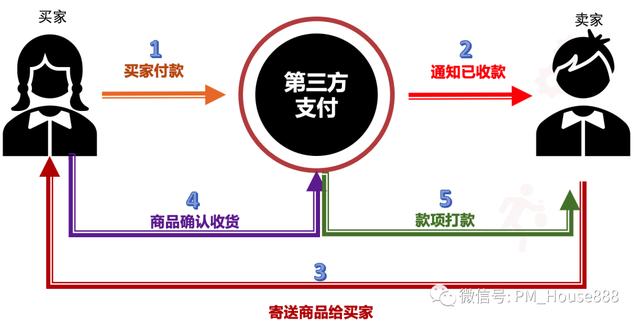

第三方支付业务模式:在第三方支付模式中，购买商品后，买家使用第三方平台提供的账户支付货款(买家先把钱支付给第三方)，第三方通知卖家商品已经到货，需要发货；买家收到货，验货确认后，第三方付款，然后把钱转到卖家账户；只是在这个过程中，第三方支付必须是国家法人机构，这就是支付牌照。

回头看看三方支付的商业模式:

国内知名的持牌第三方支付公司有:

接下来，我们来看看电商交易的流程。以下是案例:业务场景(以下流程以该场景为例):

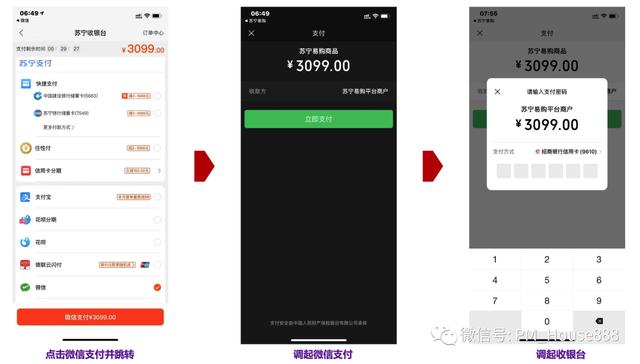

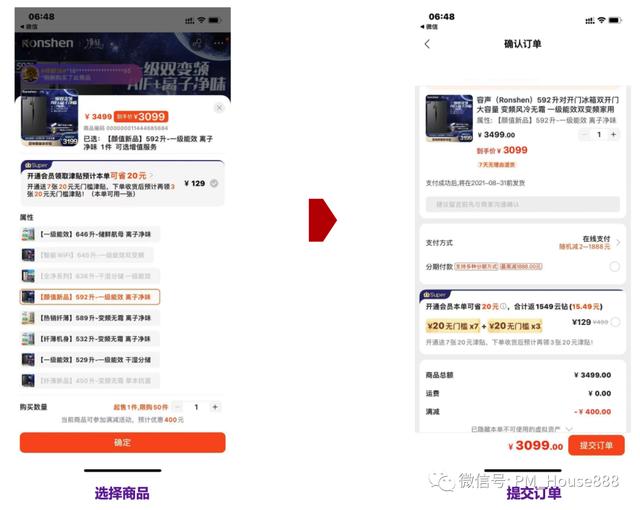

用户在Suning.cn APP提交订单，通过微信支付完成扣款。我们先来看看页面跳转。

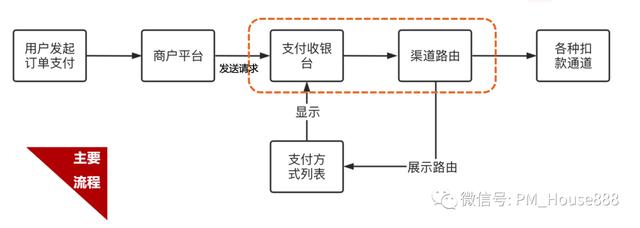

这是我们每个人购买一件产品时，肉眼可以看到的页面跳转。真正的交易环节是这样的吗？看下图:

今天要和大家分享的主要内容:首先思考一个问题，这个业务流程中的数据流程图怎么画？

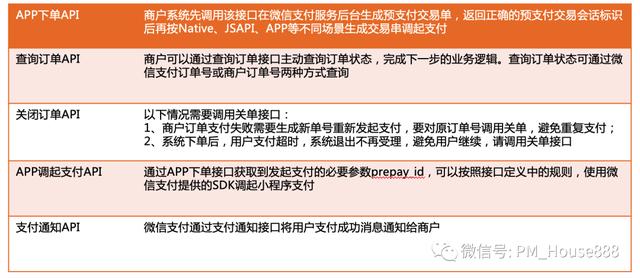

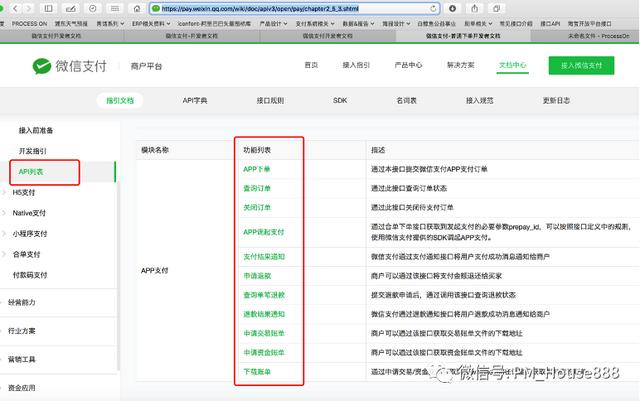

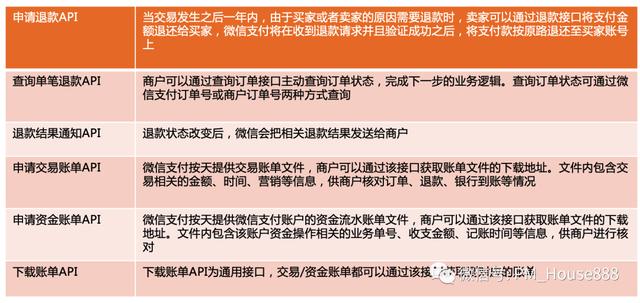

同样，我们也要先拿到微信的界面文档，然后再设计流程。

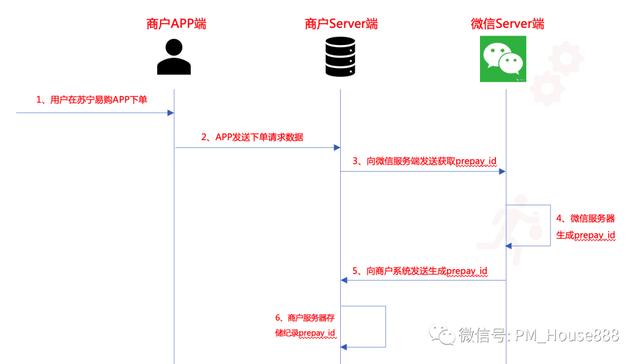

正如我们在上一篇文章中提到的，对于微信支付通道，我们首先要获取预订表单的字段。同样，我们设计的流程如下:

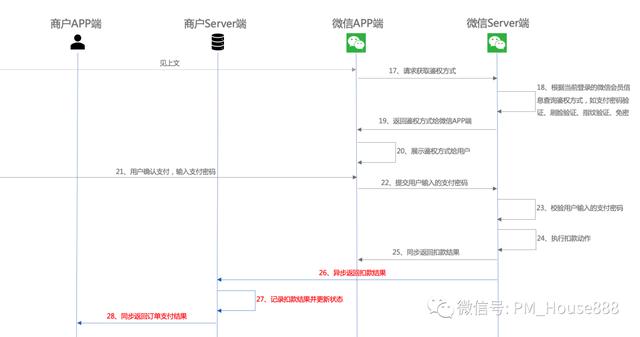

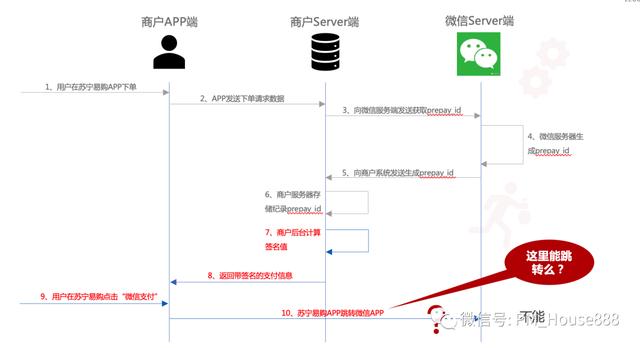

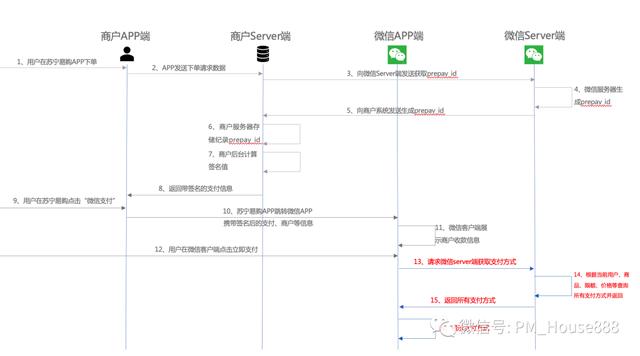

接下来是从Suning.cn到微信APP的支付流程:

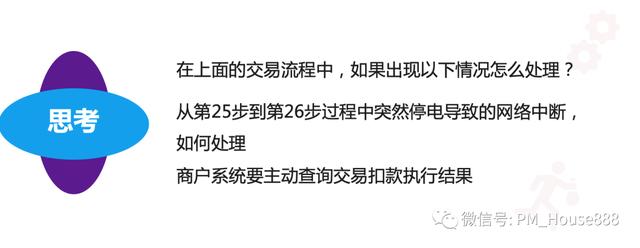

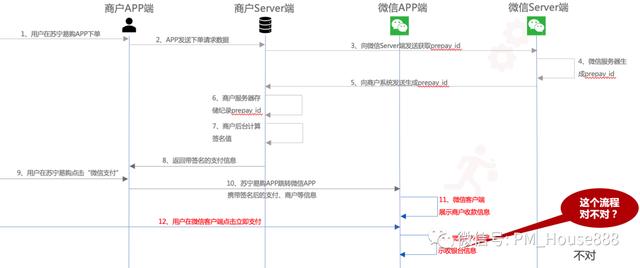

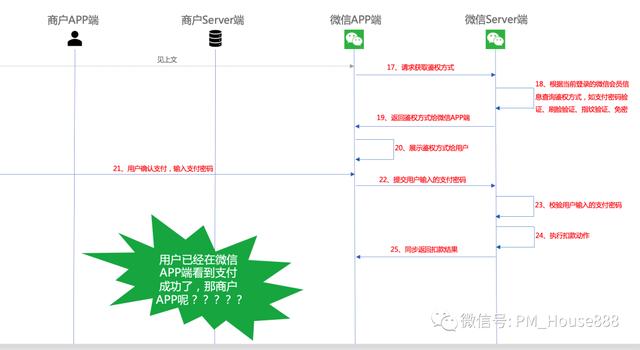

上图右下角有问题。想想吧。让我们更深入地了解上述过程:

从全手机APP(商家APP，手机APP)跳到微信支付的整个过程是这样的:

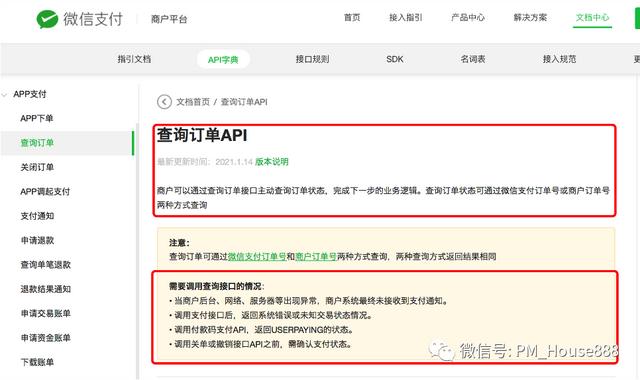

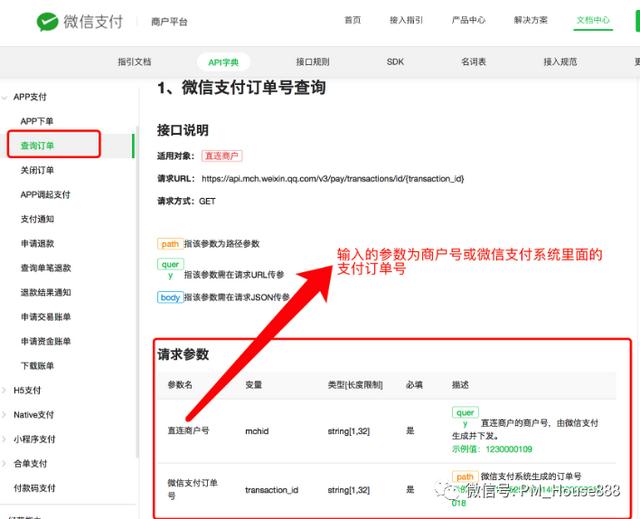

微信主动查询交易状态界面:

我们再来思考另一个问题:商家系统查询后仍然没有结果或反馈怎么办？

然后，一般查询间隔为2n秒，n为自然数，一般不超过5。例如，第一个查询开始于13秒，下一个查询开始于15秒，下一个查询开始于19秒，第三个查询开始于21秒。

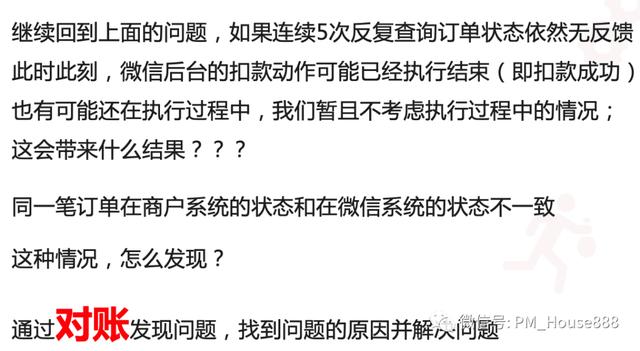

如果连续五次以上查询仍无结果，停止查询，则可认为服务器宕机，此时需要人工干预，尽快联系运维人员定位原因。

对账如何正确？

请关注下一期。再见。
