致青春里面陈孝正说“我的人生是一栋只能建造一次的楼房,我必须让它精确无比,不能有一厘米差池”
那么在建楼房的时候误差的范围是多少?比1cm大还是小?
为了更详细了解这个问题的答案,我们采访了相关岗位人员。
土木工程人员的回答
所谓的不允许有一厘米差池,更多是要表达不允许有任何差池。而这都是依托在巨细无遗的各种规范条款上,对各类建筑、各个环节的容许误差都分别作详细的规定,除了尺寸外还会有重量、强度、形变、震动等规定,而不会仅规定“误差小于1cm”。
举个最切身的例子,一般住宅的墙、柱、梁、楼板的施工规范要求:
所以只能粗略地答案是:通常比1cm小,只允许几毫米的误差。
施工人员的回答
从定位来说,一般都是要5公分以内,但是具体在地方就有很多不一样的说法,各地规划院要求不同,高程标高就更不用说了,搞过测绘的就知道误差有几大。
这里我们讲净空尺寸。在施工放线中,50米的外廓轴线我们一般控制在1公分以内,别说什么瞎忽悠,我说的是放线。但在木工支模板的过程中,总会有偏差,竖向结构中,柱子墙支歪了,没有吊坠子了,涨模了,等等都会影响净空尺寸,曾经有过1米2的柱子打偏了8公分,这种事情很常见。装修能补回来就补,补不回来就剔。
再说水平板梁,梁的截面一般不会出大问题,主要是板的平整度,一般控制在2公分上下之内的非常好了,因为总有地面做法,总会找齐的,最不齐地下室,一般还有5公分做法呢。
我们流行一句话,造房子又不是造原子弹。楼顺着起来就行了,这个所谓的误差不会影响结构安全。
测量人员的回答
控施工精度。首先,不同工程精度要求不同。需要结合工程的具体情况,设计、施工、测量三方配合,参考前例与规范,确定精度要求。其次,关键部位精度要求与整个建筑物精度要求不可混为一谈。

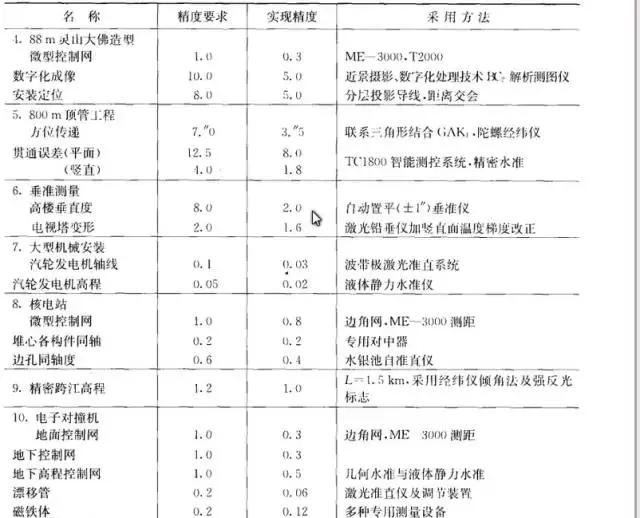

举几个《精密工程测量技术及应用》的例子
在谢尔普霍夫760亿eV的质子加速器安装中,为保证粒子束的集束运行轨道分解出的第10阶傅立叶谐波分量的振幅不超过25μm,经计算推得,对电子束起集束作用的巨型磁铁组(共120块,重250t)必须严格地安装在同一圆周上,安装误差在径向不大于0.2mm,高程误差不大于0.2mm。
主跨628m的南京长江二桥,主梁采用斜拉索双塔钢箱梁,在施工中以塔柱为中心的对称逐段悬臂拼接。为确保桥梁曲线和斜拉缆索的设计应力,经大桥结构整体有限元计算,要求桥轴线的拼接误差不大于1mm,两合龙断面的对接误差不大于3mm。
核电站建设,为确保各构筑物之间的精密联系和核反应堆运行安全,要求厂区首级控制网点位中误差小于1mm,核反应堆所建微型控制网点位误差小于1mm,反应堆各构件同轴度误差不大于0.2mm。
上海过黄浦江底30m深的排水顶管工程,全长近800mm,以掘进机头开挖,四台油压千斤顶单向逐段(每段长3m)顶进。由于在另一端预留洞口直径很小,要求顶管全程中误差在10mm以内,否则昂贵机头难以顺利取出。
如今,大型特种工程对精度要求是非常之高的。譬如混凝土大坝轴线放样、大坝闸门安装,大跨径桥梁桥轴线、和龙拼接、箱梁安装,高层建筑变形观测……这里,还是不开玩笑的好,精度有多少骗不了人,也骗不起。
