在PCB设计中，如果能使用3D预览查看PCB板的最终效果，那自然是锦上添花。

接下来我会为大家介绍，在立创EDA专业版的使用过程中，如何将设计好的板子生成3D预览？3D预览可以设置哪些属性？如何导出3D模型？

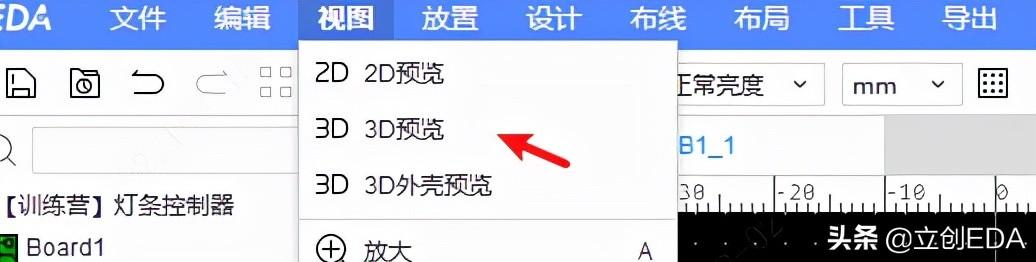

• 顶部菜单栏 - 视图 - 3D预览

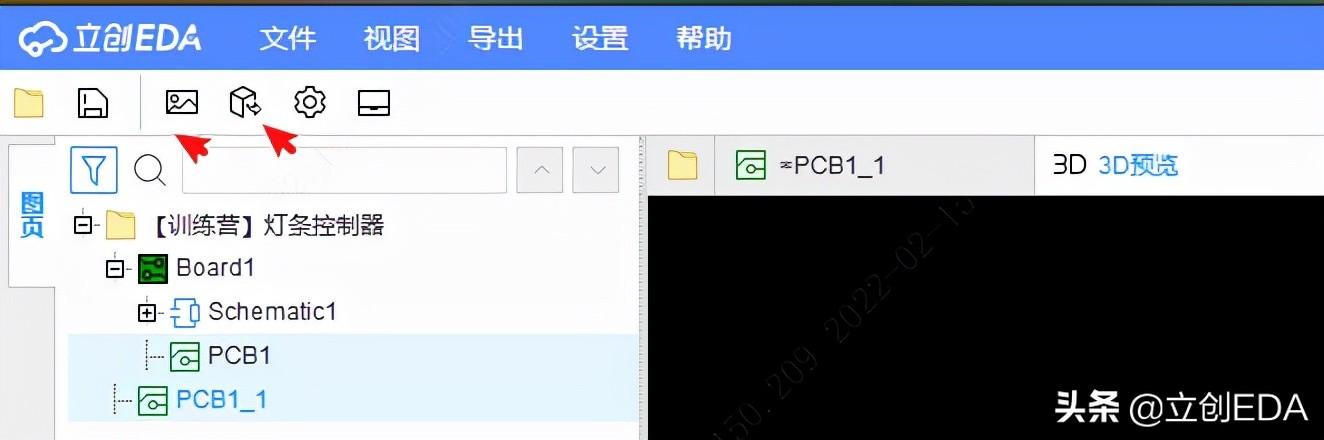

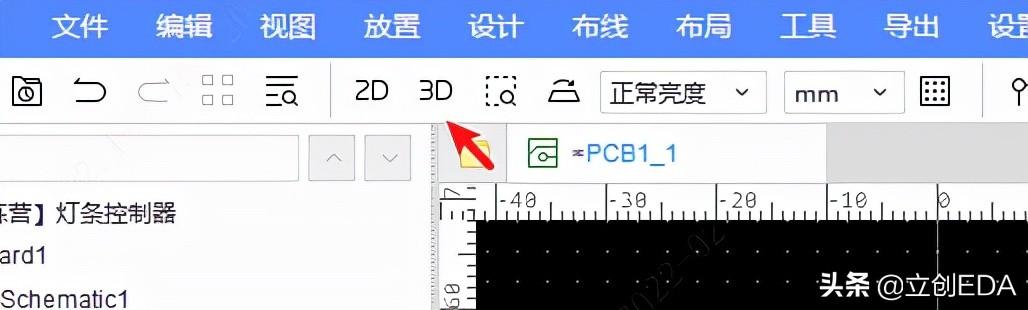

• 顶部工具栏 - 点击3D预览图标

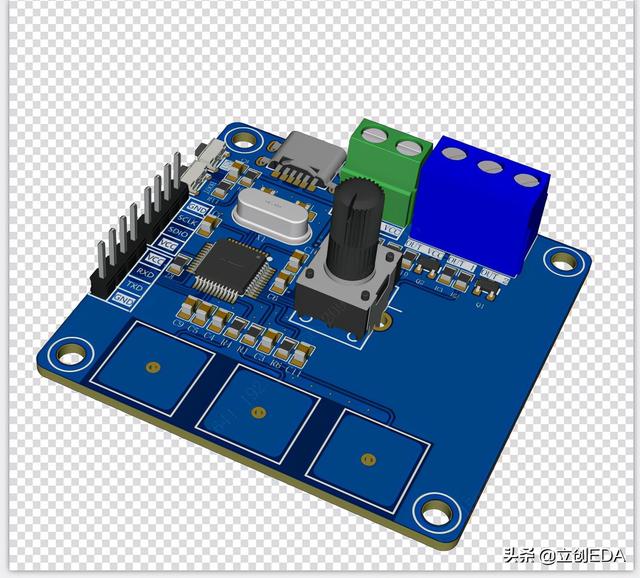

开启3D预览的PCB，3D预览的PCB和生产出来的PCBA相似。目前3D预览不支持实时同步PCB的变更，需要重新进行3D预览。

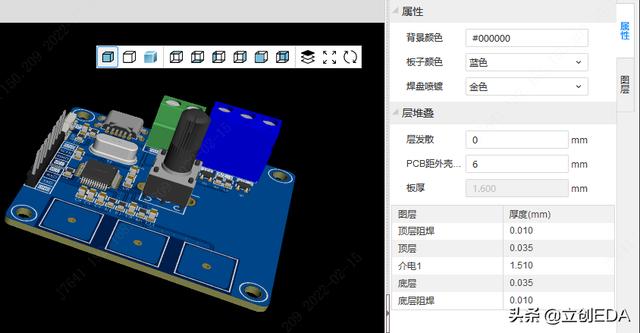

在3D界面的右侧面板中，可以修改当前板子的颜色来仿真生成的出来的PCB和3D模型。

如果PCB的元件没有绑定元件3D模型，需要在PCB的：顶部菜单 - 工具 - 3D模型管理器，先进行绑定3D库。

背景颜色：预览界面的背景颜色设置；

板子颜色：PCB板的颜色设置。支持七种颜色设置；

焊盘喷漆：PCB板焊盘喷镀的颜色预览，金色或者银色；

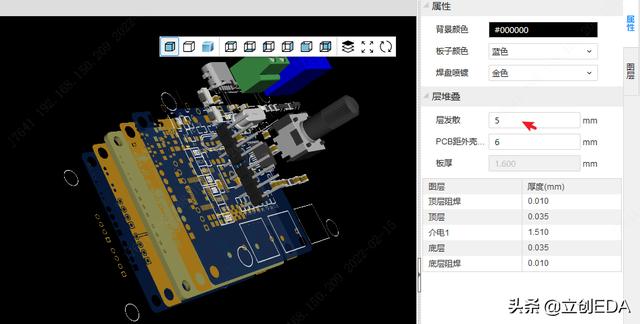

层发散：每个图层的间距，设置可以分开查看每一层的图形；

PCB距外壳底面高度：支持设置PCB板子到底面外壳的高度，预览位置；

板厚/层厚信息：这个是根据 PCB 的图层管理器里面的层堆栈设置的层厚进行展示。需要修改请在图层管理器修改：顶部菜单 - 工具 - 图层管理器 - 层堆栈；

图层切换：

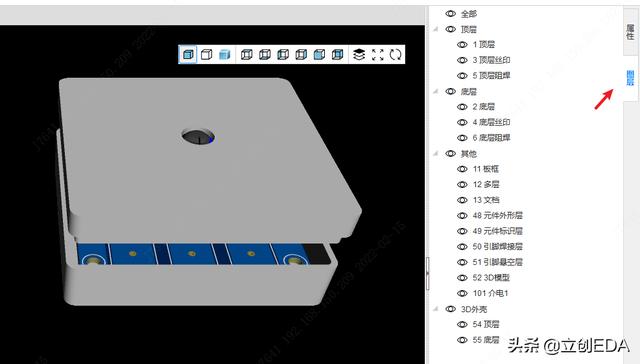

支持在右侧隐藏不需要的一些图层。3D外壳也可以在这里隐藏。

在顶部工具栏支持导出图片和3D模型。

导出的图片默认宽度 2160，根据当前画布状态进行导出，背景透明。

注意：
1、此3D功能的预览是一个生成文件的仿真图预览，不能作为实物，具体的结果请参照生产的结果。
2、如果需要单独窗口的3D预览，请使用“3D外壳预览”功能。
