型号:iPhone XS Max

故障现象:

iPhone XS Max跌落后不开机，单板上电触发开机。当电流从50mA跳到200mA时，卡死不导通。

故障分析:

根据目前的显示，判断CPU和硬盘的通讯有问题。

通常，这种失败有三个原因:

1.硬盘损坏了。

2.2之间的通信线路。CPU和硬盘不正常。

3.CPU损坏。

首先，我们来判断一下硬盘的问题。在更换硬盘之前，我们先测量一下CPU和硬盘之间的PCIE通信线路，看是否有异常。

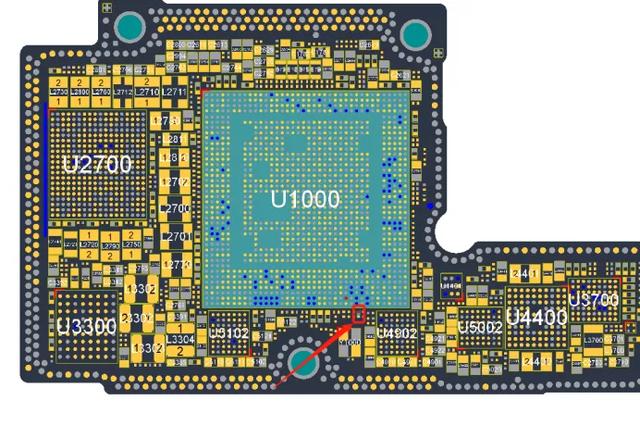

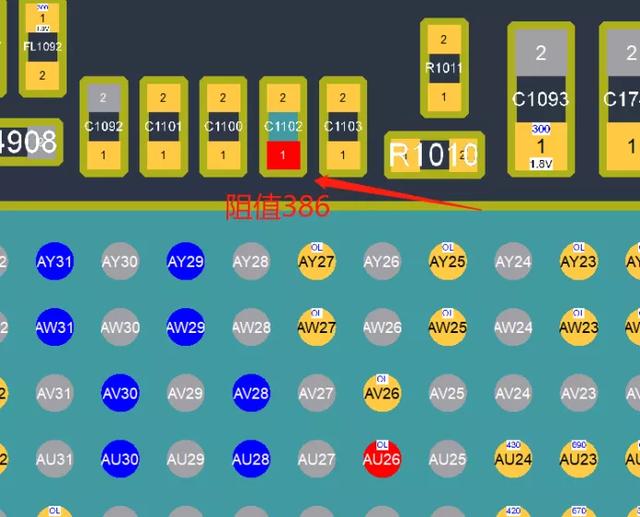

测量电容C1102时，发现靠近CPU端的电容C1102电阻值为“OL”，正常情况下应该是“386”，判断是这条线断了。

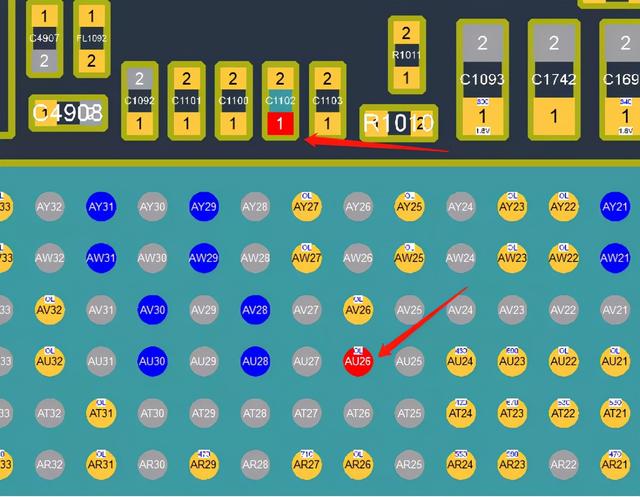

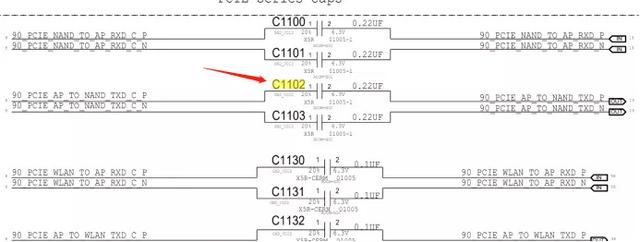

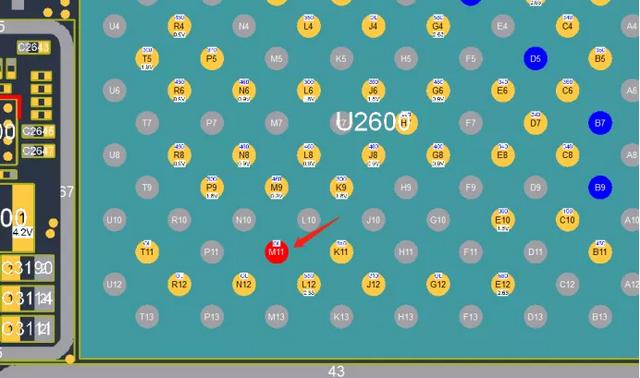

90_PICE_AP_TO_NAND_TXD_C_P是电容C1102的关联电路，是PICE总线CPU到硬盘的数据传输线。这条线从CPU_AU26脚通过耦合电容C1102送到U2600硬盘的M11脚。

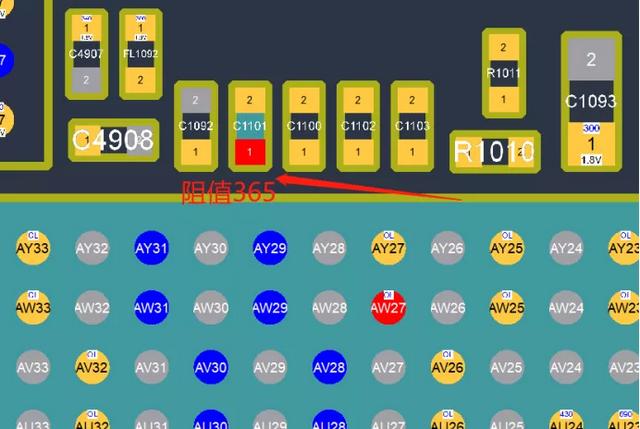

先拆下电容C1101的测量垫，靠近CPU端的电阻为“365”，说明电路正常，电容损坏。

电容器C1102是耦合电容器。如果损坏，只能更换同型号的电容器，不能拆下或短接。

更换同类型电容，再次测量电容两端电阻值，万用表显示电阻值恢复正常，主板通电测试，故障完美修复。
