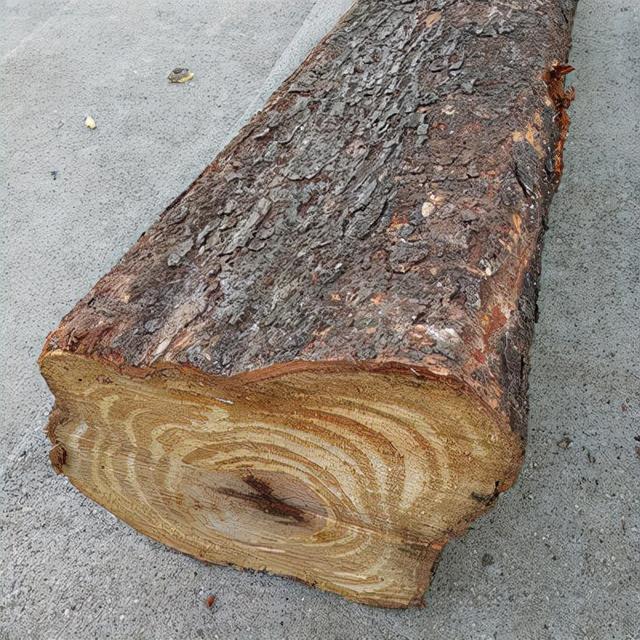

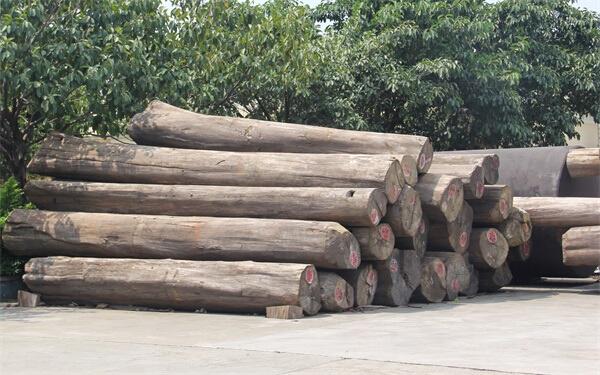

这种材质的颜色恬静恬静，恰到好处，质感生动多变。紫檀木颜色从浅黄到紫红色，木质坚实，花纹精美，呈八字形，锯断时香气四溢。中国海南产的紫檀木最好，其显著特点是花纹面有面，即树承最好，花厚色浅者最低。另一个特点是它的心材和边材差别很大，心材从红褐色到深红褐色或紫红褐色，深浅不一，常有深褐色条纹。其边材为灰黄棕色或浅黄棕色。黄华丽在古代没有这个名字，只有“花梨”或“花绿”两个写法，后来才冠之以黄华丽，主要是为了区别所谓的“新花梨”，因为海南花梨早在明朝末年就被砍伐，所以大部分的材料都是从缅甸等东南亚国家进口的，但品种很多，质量不一，质量不一。

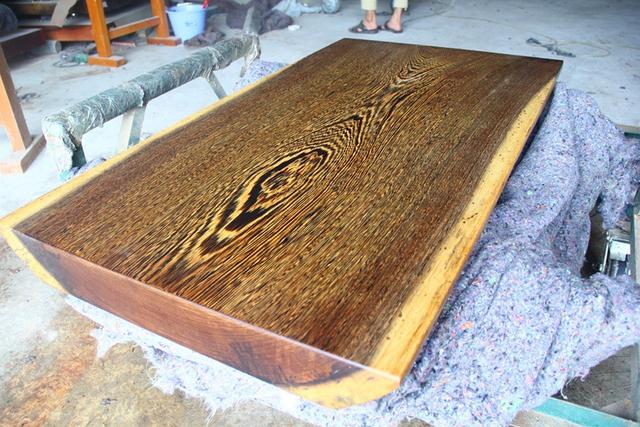

沙枣属红豆科，约有40至60种。中国有26种，主要产于福建省。因其形似鸡翅的美丽图案而得名。工匠一般认为鸡翅木有新旧两种。新鸡翅木粗糙，紫黑色，纹理浑浊，且较硬，无旋转倾向，有时木丝容易翘起，留茬。老鸡翅木纹理细致紧实，紫褐色深浅交替书写。尤其是纵剖面薄而浮动，有着鸟儿头翅般的灿烂光辉。市场上大部分的鸡翅木都是新的鸡翅木。
铁木，或称“铁犁木”或“铁栗木”，是几种硬木中生长最高的，价值相对较低。铁木有时候会有花纹，看起来像鸡翅木，比较厚。以前家具厂家都是用它来冒充鸡翅木来卖。莉姆是一种高大的常青树，树干直立，高度超过10英尺，直径超过10英尺。原产于东印度。分布于我国广东、广西:木质坚硬耐久，心材暗红色，颜色和纹理略类似鸡翅木，纹理粗糙，棕眼明显。在热带，它被用于建筑并且非常耐用。

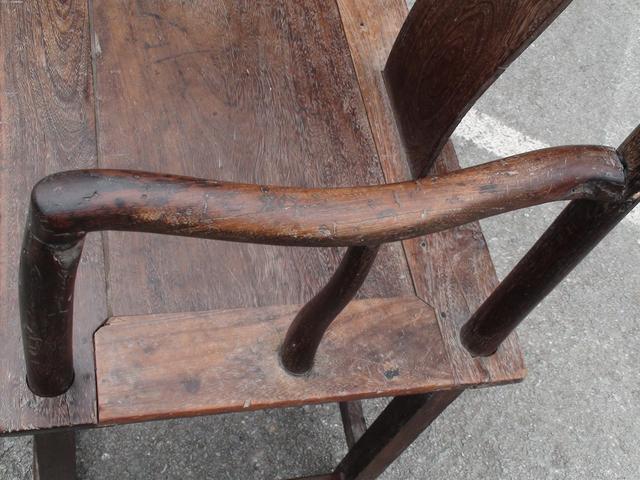

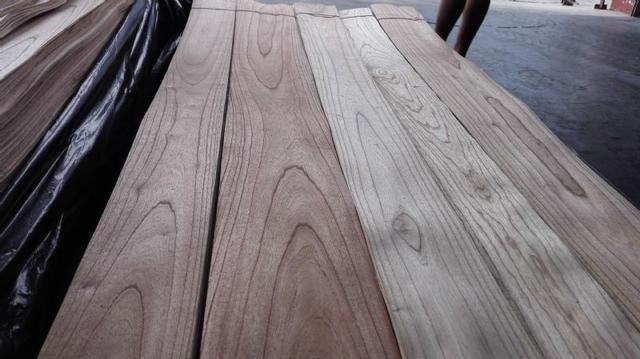

榉木是一种榆树，产于江苏、浙江等地。它也被称为山毛榉或大叶榆树。其木材坚固，色泽美观，用途广泛，颇有价值。其老木呈红色，故名“血榉木”。也叫元宝枫。它比普通木材更坚固，但不能算是硬木。所以老工匠和真正的明式家具爱好者都很重视它，认为它的艺术价值和历史价值不应该因为材质差而贬值。山毛榉木质坚硬，色泽、花纹美观，图案大而美，层层叠叠如山岳，被木匠称为“宝塔纹”。

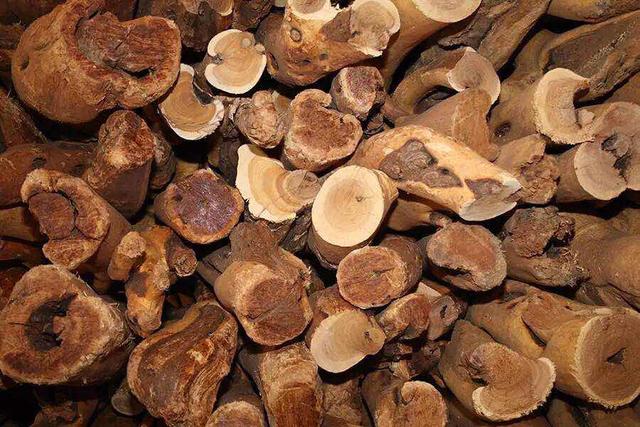

进口沉香
又名深水香、岩口香、蓬莱香、米香香、兰芝香、绿桂香等。瑞香科白木香的含树脂心材。所在地:印度尼西亚、马来西亚、新加坡、越南、柬埔寨、伊朗、泰国等地。
产于印尼、马来西亚、新加坡的沉香，俗称新州香，品质最好，燃烧的香味安静而持久。越南沉香以前被称为卡里，但是质量比较次，烧香很好，很甜，但是不能持久。

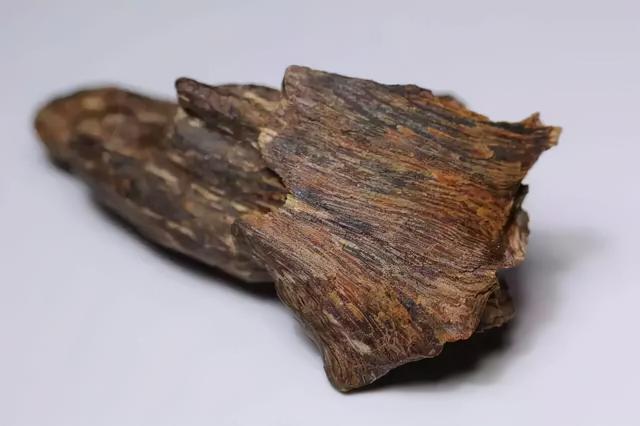

进口的沉香多为圆柱形或不规则的棒状，表面呈黄褐色或灰黑色。硬而重，能沉入水中或半沉入水中；气味浓烈，燃烧起来浓烟滚滚，香气浓郁。进口沉香微温，微苦。具有行气止痛、温止呕、平喘的功效，疗效优于柏木香。
国产沉香
又名沉水香、瑞香科、穗香、上参、柏木香、海南沉香、千金香、关香和岭南香。瑞香科白木香的含树脂心材。
沉香可分为1号香(重香)、2号香(浓香)、3号香(松香和好香)、4号香(松香轻香)四种规格。其形状不规则，表面多为腐木状，有刀痕，偶有孔洞，可见黑褐色树脂、黄白色木材的斑纹。
乌木属于柿树，主要产于印度、印度尼西亚、泰国、缅甸等国。乌木心材差异明显，边材为白色(带黄褐色或灰绿色)至浅红褐色；心材为黑色(暗黑色或微绿色翡翠)和不规则黑色心材(其深色和深色条纹交替排列)。木头有光泽，没有特殊气味。黑白纹理，浅浅交错，结构简单均匀，耐腐蚀，耐久性强，材质坚硬、厚重、细腻，是非常难得的珍贵家具和工艺品材料。

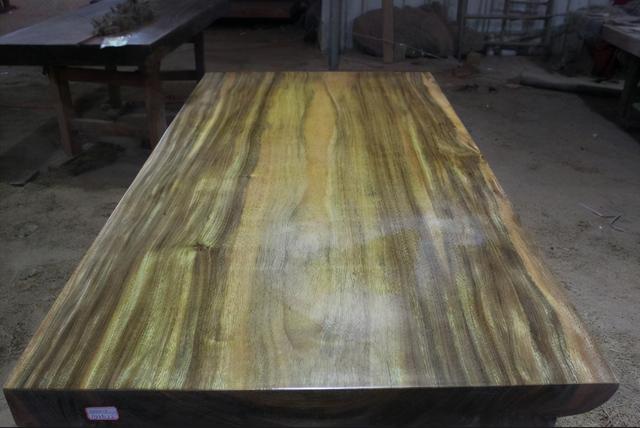

绿檀，学名Bulnesia arborea，属于刺蒺藜科Vila属。产于委内瑞拉、智利、墨西哥等国。乔木，高10 ~ 25米，直径可达40厘米。荚蒾木心材颜色为橄榄绿色，有时有暗黄色和绿色条纹，能散发出类似檀香的香气，浓烈而不刺鼻，醇厚饱满。乔木木质材料中的极品是稀有的“降香黄檀”，最为稀有珍贵。据说有辟邪的能力，比黄金还贵！

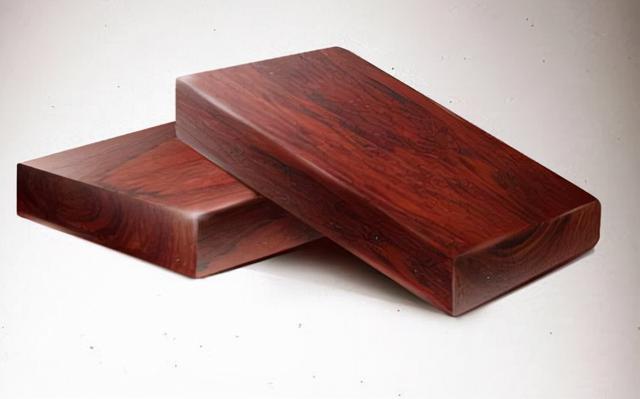

紫檀种类繁多，属于豆科蝴蝶亚科降香属。黄檀属植物中，根据紫檀国家标准GB/T18107-2000，除海南岛降香黄檀被称为“香木”(俗称黄华丽)外，其余均属紫檀。紫檀分为黑酸枝和红酸枝。它们的共同特点是在加工过程中散发出一种食用醋的味道，故名酸枣。
两种紫檀木中，紫檀木最好。其颜色从紫色到紫褐色或紫黑色不等，木质坚硬，抛光效果好。有些非常接近紫檀木，常被误认为是花梨木，但大多质地粗糙。
红枝的纹理比黑枝更明显，纹理直，颜色多为枣红色。
梨木，蝶形花科紫檀属树种，木质坚硬，颜色多为红色或紫色，纹理清晰，色泽柔和。木材颜色稍浅时，接近木材中心，但颜色越深，即红色或紫色。其实这才是紫檀的本色。

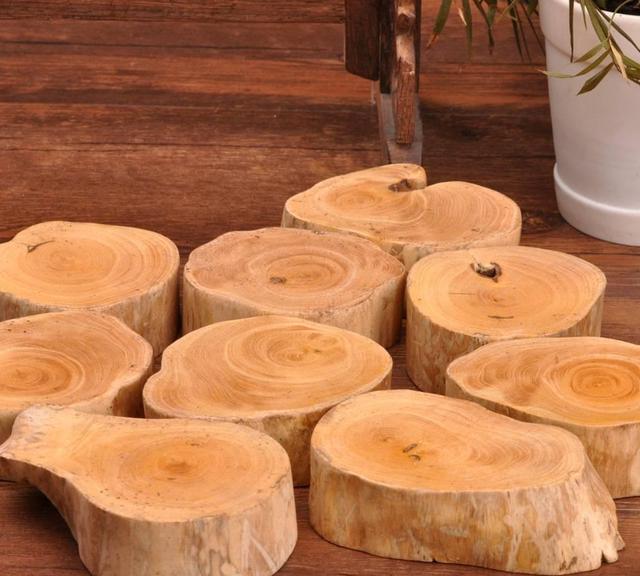

杨树，一种质地细腻的小树，颜色极其丰富，有些颜色是蛋黄色的。因为难种，所以没有大料。它常被用来制作木梳和雕刻，而它常被用作家具的镶嵌材料。杨树是热带和温带常见的常绿植物，广泛分布于我国东南沿海、西南和台湾省。
杨树有4属100多种。常绿灌木或小乔木，木质淡黄，质地坚韧，质地细腻，硬度适中，无棕眼，生长期长，无大料，
杨树长得很慢。冬天开花，春天结果。一般要40到50年才能长到3-5米高，直径小于15厘米。所以有“黄杨木千年难长”、“黄杨木千年难打”(乐器中的一种拍子)的说法。在老传说中，黄杨木的闰年不仅短，而且更短。苏轼:“俗话说，黄洋一岁长一寸，闰则退三寸”，所以有“千年短”之称。
大家熟知的闽楠品种有三种:一是闽楠，其木材略带紫色，有香味，质地优美；第二，木纹中有金丝的金丝楠是最好的楠木。更为难得的是，部分楠木材料形成自然景观人物图案；第三，水楠，木材较软，常用来做家具。
楠木属于樟科，楠木的种类很多，主要是燕楠和紫楠，常用于建筑和家具。前者为大型常绿乔木，产于四川雅安、冠县。后者，别名金丝楠，产于浙江、安徽、江西和江苏南部。楠木因其色泽淡雅对称，膨胀变形小，易加工，耐腐，是最好的一种软木。

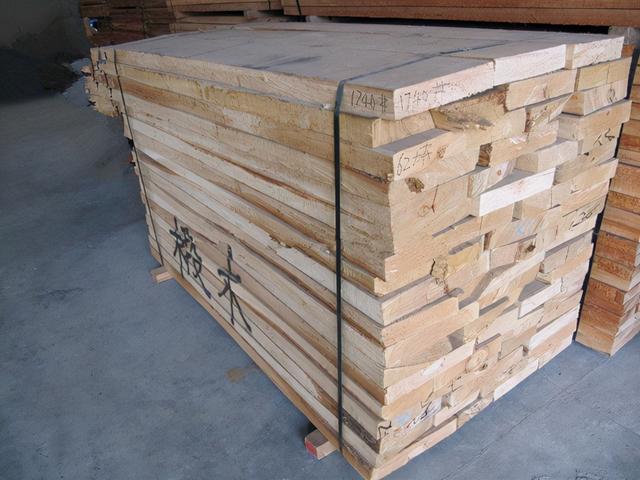

椴木的白色木材部分通常相当大，乳白色，逐渐融合到浅色到棕红色的心材中，有时带有深条纹。这种木材纹理细密均匀，纹理模糊直。
椴木具有良好的可加工性，易于手工工具加工，是一种优良的雕刻材料。钉子、螺丝、胶水固定性能好。通过打磨、染色和抛光可以获得良好的光滑表面。干燥相当快，变形小，老化程度低。干燥时收缩量相当大，但尺寸稳定性好。
椴木质轻，质地柔软，强度相对较低，属于抗蒸汽弯曲能力较差的一种木材。耐腐蚀，白木容易被常见的家具钉子吃掉。渗透性防腐处理剂。

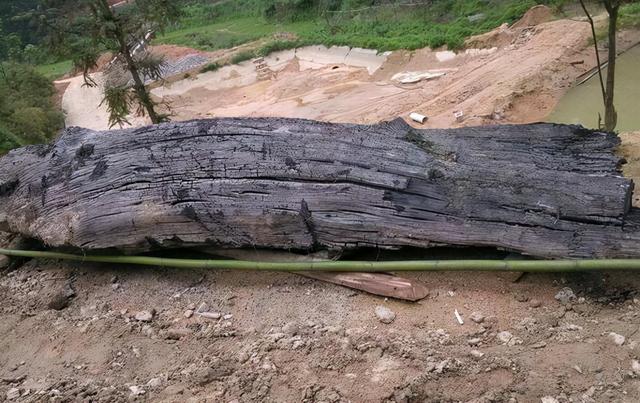

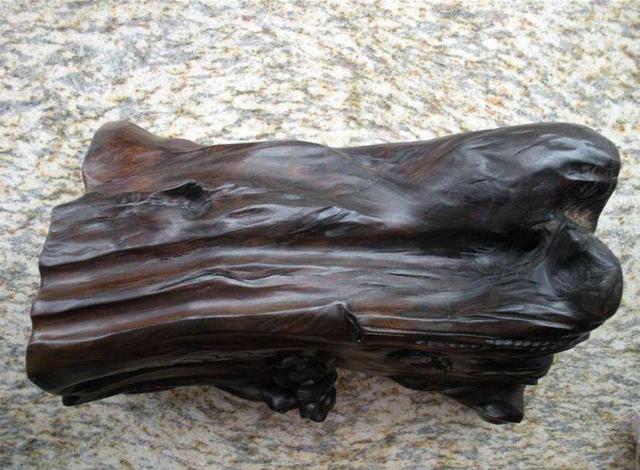

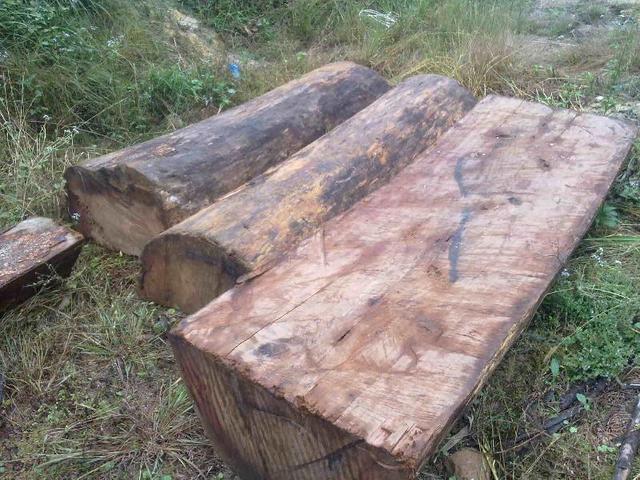

在中国民间，黑木就是碳化木，被蜀人称为乌木，被西方人称为“东方神木”。暗树已经形成很久了。根据现有资料，在远古时期，原始森林中古老而有价值的古树遭受了突然而重大的地理和气象变化(如地震、山洪、雷击、台风等。)，他们有的被深埋在古老的河床和河湖的泥砂之下，有的被埋在缺氧的黑暗地层里，几千年，甚至几万年，经历了激流险滩。经过数千年大自然的磨蚀，遮荫木既有木头的古朴，又有石头的韵味。其质地坚实厚重，色泽乌黑华贵，断面光滑细腻，木质耐油、防潮、芳香、不朽、不怕虫蛀、天然。古籍记载的个别树种也有药用价值。集“薄、透、漏、皱”于一身，不愧为“东方神木”、“植物木乃伊”的美誉。
遮荫木自古以来就被视为珍贵的木材，是一种稀世之物，是尊严和地位的象征。我国民间有“连一盒首饰都不如乌木”“两千枚黄金送地狱换乌木祭天灵”的说法。古代达官贵人、文人墨客都把沉木家具、沉木雕刻的艺术品视为传家宝、镇宅之宝、辟邪之物。历代以来，尤其是明清时期，沉木成为帝王建造宫殿、制作棺椁的首选。到了清朝，皇帝们甚至把它列为皇室专用材料，不允许民间私用，导致遮荫树更加稀少。民国国贼袁世凯逆历史潮流而动，“皇帝梦”不久夭折。然而，为了表明他曾经是一个皇帝，他的家人煞费苦心，花了大量的家庭资金，找到了阴沉的木材，并为他拼凑了一个棺材。虽然这是一个历史笑话，但也说明沉郁木的价值很难被发现。
严格来说，成荫树不属于木材的范畴，而应该列为“珍品”。这是因为，在故宫博物院的“珍宝园”中，有用沉郁的木材雕刻而成的精美艺术品，可见其珍贵程度远非一般木材所能比拟。遮荫木家具和艺术品，无论是质感、文化价值还是升值前景，都可以说是无与伦比，甚至超过了珍贵的紫檀木。
由于乌木是不可再生资源，开发量越来越少，一些天然的乌木艺术品极具收藏价值。

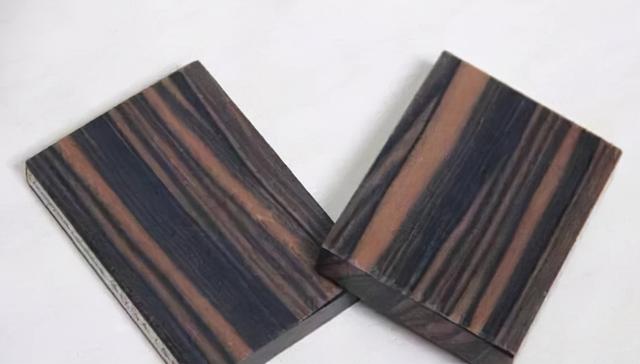

条纹乌木，又称条纹乌木，顾名思义就是条纹乌木。红木国标把条纹乌木和乌木分开，独立成为一个品类。条纹乌木和乌木同属柿科柿属，两者的区别在于木材颜色:条纹乌木的心材为黑色，而条纹乌木的心材为黑色或栗棕色，中间有浅色条纹。条纹乌木古称木、文木、乌木，晋代崔宝《古今笔记》:“木黑而文于交州林逸，亦称文木。”戴锦和写《南方草木》:“木树高七八尺，色黑如水牛角，作鞭用，见于日本南方。”据古书记载，“回鹘”传入未来，但回鹘已烂。在日本，乌木和条纹乌木被称为乌木。据须藤昭二《南洋木》记载，条纹乌木的心材为黑色，有灰色或红褐色条纹。

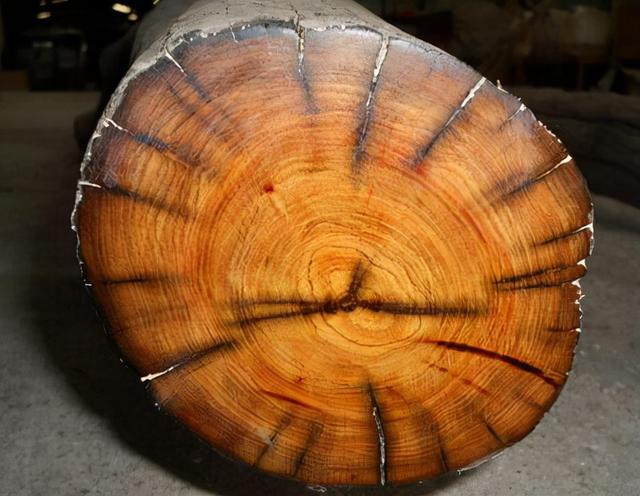

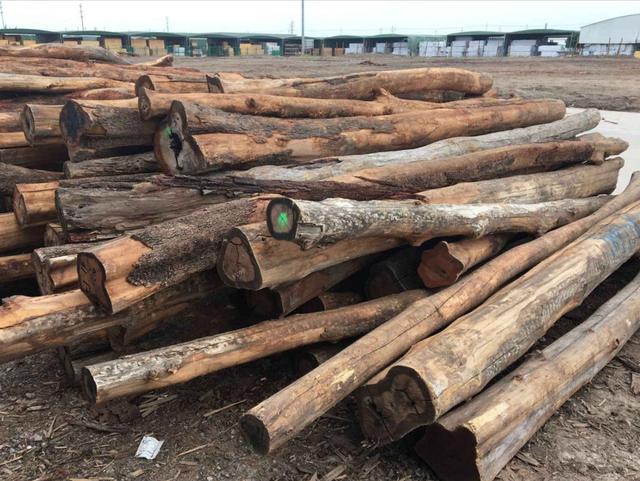

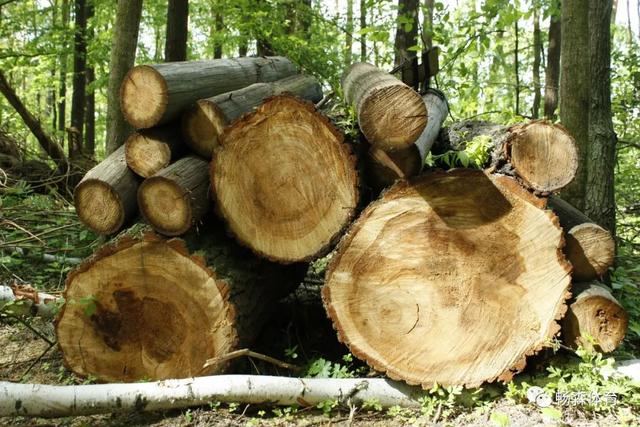

边材明显不同。边材为黄褐色带灰色；心材呈红褐色带木质色，甚至深褐色，常有深色条纹，长时间暴露空空气中呈巧克力色。纹理直或斜，结构略细，有光泽，年轮明显，轮缘微波状。分散的多孔材料。毛孔很小，肉眼可见。早期木管的孔肉眼清晰，有一点孔环；向年轮外缘逐渐减少。大多数孔是单一的或复合的、放射状的或倾斜的，少数含有填充物。木射线细而多，我浅，肉眼可见，放射状或许状，少数含有侵入体。木射线细而轻，肉眼可见，径向表面有射线纹。
材质:材质稍硬较重，密度0.672g/cm & sup 3；，颜色漂亮；干燥缓慢，干燥后性能稳定，不变形。干燥过程中如果不注意，会开裂，耐磨，良好的油漆性和粘接性。

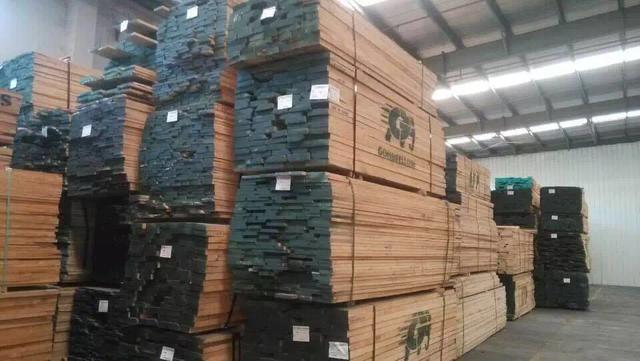

边材和边材的区别是明显到稍明显。木材呈灰褐色至红褐色，色泽美观，纹理直或斜，结构中等，略明显，年轮宽。散孔到散孔，带小管孔；略少，早期木管孔肉眼容易看到。多管孔(2到几个)很常见，呈放射状或斜排。轴向薄壁组织很发达，从管接头开始主要呈线形。木射线较细，肉眼略可见，径向表面有射线纹。
材质:材质略轻，密度0.569g/cm & sup 3；，干燥不困难，干燥后开裂少，不变形。木材有弹性，易于加工。在涂料性能上，附着力好，握钉力适中，但不开裂。
边材无明显区别，木材呈浅棕色、微黄色。木材有光泽，纹理经常交错，在结构中。年轮略明显且宽。半多孔材料到多孔材料。洞向中间略小。肉眼很容易看到。轴向薄壁组织，在放大显微镜下可见，主要与管相切(颜色浅，薄而多)，有断续的弦。木射线细，放在镜下清晰，可以看到放射状的木射线斑纹。
材质:材质柔软，密度0.386g/cm & sup 3；，干燥时易翘曲，不耐腐蚀，油漆和粘接性能好，握钉力弱，但不劈裂。
边材差异不明显至稍明显。边材宽，浅红棕色。心脏狭窄，呈红褐色。木材纹理粗糙倾向交错，结构精细，年轮不明显到稍明显。多孔材料。气孔略细，多散在或斜径，轴向薄壁组织发达。管外波段木射线很细。表面射线标记可见。
材质:气干密度1.043g/cm & sup 3；，很重。材质坚固结实。木材干燥困难，开裂严重。在南方，不做防腐处理，容易腐烂虫蛀。
边材明显不同，边材窄，暗黄色，边材暗紫色，灰褐色。木纹平直，结构粗糙。年轮非常明显，宽度极不均匀。戒指材料。早期木管的孔较大。晚木管的气孔很小，沿年轮聚集成不连续的波状排列。轴向薄壁组织不容易看到。木射线细而少，径向表面可见水平或点状射线斑纹，分布均匀。
材料:风干密度为0.59克/厘米& sup3，中等。不易干燥，易开裂翘曲。不耐腐蚀，防腐剂容易注射。
边材明显不同，边材为黄褐色，边材为暗红褐色。木头闪闪发光。纹理直，结构厚。年轮明显，窄到很宽，略呈波浪状，花形。环形材料，其中一些含有填充物。晚材的管孔很小，呈复式管孔和管孔状，由断续的切线、轴向薄壁组织环管组成，通常在晚材的管孔周围有波带。射线很少，而且很细。
材质:气干密度0.639g/cm & sup 3；，中等。不易干燥，收缩大，易翘曲开裂，耐久性强，易防腐处理。以及良好的着色和油漆性能。胶水很容易连接。
边材明显不同。边材宽，黄褐色或浅红褐色，心材红褐色。有光泽，质地顺直，细至中等结构，年轮明显且不均匀，早晚料差异显著。环料时，早期料管孔大。含有红色和棕色的树胶。晚材的管孔小、斜、切向或波浪形。近管状的轴向薄壁组织。在木材中，射线标记是明显的。
材质:风干密度0.81g/cm & sup 3；，重，不易干燥，干燥不当易开裂，耐久性强，易防腐处理。该涂料具有良好的附着性能。
边材差异不明显。木材为浅黄褐色至浅红褐色，有光泽。纹理直或斜，结构精细。年轮略明显，年轮边界有一条晚木材的暗带。多孔材料。气孔多而小，多数孤立均匀分布，未见轴向薄壁组织。木射线在非常细的直径表面上有细的棕红色木射线标记。
材质:气干密度0.623g/cm & sup 3；，中等。易裂易干，易干。木材的抗腐蚀性很弱。易加工，持钉力适中，但易劈裂。涂料具有良好的附着性。
边材明显不同。边材黄白色，非常窄；心材紫褐色到红色。纹理直或斜，结构厚实有光泽，年轮明显，很宽，不均匀。戒指材料。早期木管的孔大小中等，内眼易见，孔多。含有红褐色的树胶；晚材的导管上有几个孔，很小到略小，肉眼可见或不可见。木射线细而轻，肉眼可见；表面有射线标记。
性质:木材重量中等，密度0.6g/cm & sup 3；，干燥条件好，心材相对抗腐，但边材易受虫蛀。木材易于加工和切割，切割面相当光滑。
边材明显不同。边材灰黄色或灰褐色，宽，心材黄棕色，暴露大气中呈深棕色，纵切面有时有姜黄色条纹。直的或斜的纹理，精细的结构和光泽。年轮明显，略宽，不均匀。戒指材料。早期的木管孔径中等，肉眼可见。晚材的导管上有很多孔，但只有在放大镜下才能看到的孔很少。木射线细，肉眼可见，颜色浅；表面有射线标记。
材质:材质结实厚重，密度0.764g/cm & sup 3；，易干燥，但易产生径向劈裂；坚韧，易于干燥和弯曲。
边材区别不明显，木材呈红色，常有灰紫色、绿色斑点的假边材。质地平直，结构精细，有光泽。脊髓病很突出。年轮略明显，窄而均匀，中间有深色细纹。车轮棱角分明，略呈蜘蛛状。多孔材料。木射线细，轻，肉眼清晰。表面放射状斑纹明显，美观；表面上和弦很短，放大镜下很明显。
性质:木材稍重，较硬，密度0.709g/cm & sup 3；，木材干燥缓慢，干燥时经常开裂，但抗翘曲现象不严重；抗腐蚀性中等，难以注入防腐剂。高机械强度，高弹性和耐磨性。
宏观结构特征:边林之间的差异是明显的。边材灰黄色，心材小，黄褐色。纹理直，结构精细，材质轻。年轮明显，宽窄均匀，环界有细线。多孔材料。管孔略多略小，分布均匀，木射线少而细，分布不均匀，径向面木射线斑纹不明显。
材质:气干密度0.437g/cm & sup 3；，轻。易干，干到缩水。心材耐磨，抗白蚁和害虫。
边材明显不同或略有不同。边材宽，黄褐色至灰褐色，心材红褐色或染有深色条纹。木头有典型的樟脑味。有光泽，倾斜或交错纹理，精细结构。年轮明显，宽度不均匀，早材带略宽，晚材带较暗，构成暗轮界。松孔至干孔材料。从早木到晚木，管孔逐渐变小。轴向薄壁组织呈管束状，具少数翅；木射线较细，径向表面可见斑纹。
材质:风干密度0.535g/cm & sup 3；，轻。干燥时易翘曲开裂，干燥时易收缩。不易腐烂和虫蛀，经久耐用，切面光滑。
边材差异不明显。木材呈黄褐色，略带绿色。光泽芳香，斜纹理，结构精细。年轮很明显。车轮上有深棕色的细线。多孔材料。毛孔细密。轴向薄壁组织呈管束状。木射线细，宽窄不均，径向平面射线细而密。
材质:风干密度0.61g/cm & sup 3；，中等。干燥时无翘曲现象，经久耐用，易于加工，断面光滑；良好的油漆和粘附性。
边材无明显区别，木材呈浅黄褐色。年轮略明显，宽度不均匀。多孔材料，孔隙略小，小到中等，大部分是分开分布的。丰富的轴向薄壁组织，近管状翼状，多翅，离管状带状，轮缘状，细木射线，稍小，浅色。掩盖波纹痕迹。
材质:风干密度0.987g/cm & sup 3；沉重。慢慢晾干。抗腐烂，但易受虫蛀。材料坚硬，不易切削，切削表面光滑。耐磨性和抗冲击性。
边材明显不同，边材窄，黄白相间，边材深灰褐色。质地平直，结构略粗，年轮明显。通常窗户是不平整的。戒指材料。早期木管的孔稍大，一般为2-3排宽。心材常含棕胶，而晚木管的孔略小，或呈块状或短切线状。木射线细而少，颜色浅。
材质:风干密度0.722g/cm & sup 3；，中等，耐磨，但边材易被虫蛀，易切割，断面光滑。
边材差异不明显。木材呈灰褐色至灰红色。边材易变，纹理交错，结构细密。年轮不明显。多孔材料。孔小且分布均匀，木射线细。受伤的牙龈管在轴向上在横截面上是一条弦状线，常含有白色沉积物。
材质:风干密度0.588g/cm & sup 3；，中等，干燥容易翘曲变形，胀缩率也大，所以要慢慢干燥，不耐腐朽，立木时心材容易腐朽，边材伐后容易变色；衰变物质有深色的“边界”。不容易分裂。涂料具有良好的着色和粘结性能。
边材无明显区别，木材呈黄色，时间长后呈浅红褐色，纹理平直，结构细而疏松，年轮明显，年轮边界细而波状。松散材料，管孔数量多但少。均匀分布，单个或在2到几个直径排的复合管孔。木射线有两种，宽和窄。径向表面的宽射线斑纹略明显，与木材颜色略相同，常有髓斑。
材质:轻气干密度。易干燥，无过度翘曲和开裂，干燥后易定型。易于进行防腐处理，但不耐腐蚀。木段要及时锯断，否则容易产生绿褐色变色。该涂料具有良好的附着性能。
边材明显不同。边材呈灰褐色或深褐色，稍宽。心材呈红褐色或栗褐色。木头闪闪发光。纹理直或斜，结构粗，年轮明显且不均匀。戒指材料。早期的木管孔很大，从1到系列不等，填充体很多。晚材的管孔较小，呈直径或火焰状排列，颜色较浅。轴向薄壁组织丰富，有圆管型和条状。木射线有两种，宽和窄。前者很宽，辐面有漂亮明显的射线斑纹。
材质:风干密度0.93g/cm & sup 3；沉重。不易干燥，易产生径向裂纹和翘曲。木材具有中等的耐腐蚀性和耐磨性。油漆和粘接性能好。
边材明显不同。边材黄白色带褐色，心材褐色到深褐色，有时略带黄色。光泽。经纬直或斜，结构厚实。年轮明显，呈波浪形。戒指材料。晚木管的气孔大多呈放射状排列。带填充车身。轴向薄壁组织是管状的和分离的。木射线有两种，宽和窄。前者数量少，颜色浅，直径大，光线有光泽，构成非常明显的散斑。
材质:气干密度0.766g/cm & sup 3；，重，难干，易翘曲开裂，耐水耐磨。握钉力大，油漆着色性能好，不易粘连。
边材明显不同。边材黄白色，窄；心材呈灰褐色。纹理平直，花纹美观，结构厚实，有光泽。年轮明显，宽窄均匀。戒指材料。早期木管的孔是中到大的，肉眼下很明显。晚木管的孔很小，放大镜下可见，木射线细，肉眼只能分辨，颜色浅。
性质:木材稍硬，重，密度0.686g/cm & sup 3；，不易干燥，干燥收缩率大，易出现翘曲缺陷；相对耐腐蚀，防水。材料坚韧，抗弯性好。涂料的附着性能好。
边材明显不同，边材黄色或灰褐色，窄；心材红棕色至暗红棕色，带紫色，生长年轮不明显。但由于干湿季节的原因，有不清晰的环层，交错的纹理和美丽的带状花纹。结构中厚，孔洞疏松，孔隙较大，肉眼非常清晰，充填均匀。木射线很细，肉眼在弦面上几乎看不到。
材料:一般干燥条件，中等耐久性。
边材明显不同，边材为白色至淡黄色；心材呈红褐色至红褐色至红褐色带红色，有绢丝光泽，外形美观，纹理直至交错，或具波状带状花纹，结构略粗密。无特殊气味，多孔材料。毛孔肉眼可见，分布均匀，敏感独立，毛孔内含有白色物质或胶质，而导管肉眼可见。放大镜下光线清晰。
材质:材质软硬适中，风干紧密度0.60-0.68g/cm & sup 3；，绝对干密度为0.55g/cm & sup 3；左右，易干，不易开裂翘曲。

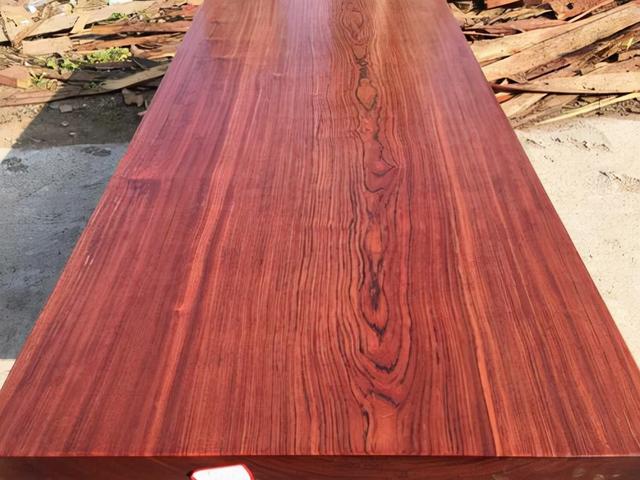

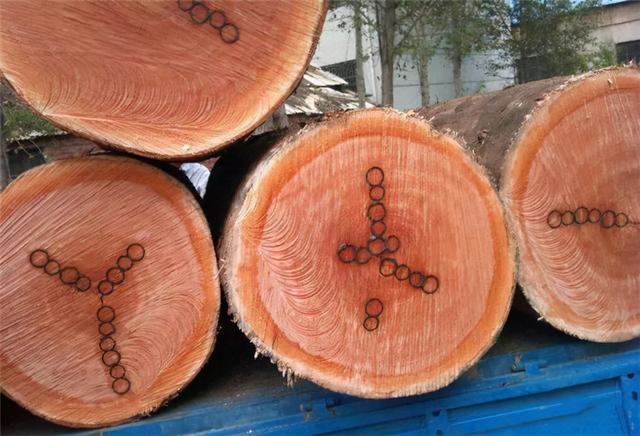

心材的区别很明显，心材是鲜橙色，暴露在大气中就变成了深吉祥红，非常鲜艳悦目。边材窄，灰白色，纹理直，结构薄而均匀，生时微香，干燥后无明显气味。切割的木头闪闪发光。多孔材料。年轮明显，略宽，通常均匀。毛孔很小，肉眼可见。
性能:干燥后翘曲少，干燥不当容易产生裂纹。耐用性强。这种材料非常坚硬和沉重，密度为0.95克/立方厘米。木材加工后，刨出的表面非常光滑。
边材明显不同，边材窄白，从边材到心材变化很快。新伐木材的心材呈橙色，时间长了就变成红葡萄酒色，呈紫黑色或近乎黑色。有光泽，倾斜的纹理，笨重的结构，紧凑的横截面和多孔材料。毛孔中到小或者很少，肉眼下几乎看不到。孔内无填充物，多为红棕色胶质或白色沉积物或无，木射线极细，放大镜下不清晰致密。
性能:很难缓慢干燥，但较少开裂。心材对木腐菌、白蚁等害虫免疫，耐久性强，使用中无需防腐处理。坚韧的木头，坚韧，极其坚硬，极其坚硬的木头。倾斜纹理。
边材白色，无味，心材，新伐时呈黄褐色，暴露于大气中呈深褐色，时间长了呈深红褐色，光泽有些暗淡，木质芳香。这种特殊的香味会持续几千年。没有特别的味道，径向切面偶尔呈现微弱的波状纹理或罕见的鸟眼纹，结构极其精细均匀。多孔材料。木头的光线很细，在放大镜下可以看到。
材质:材质细腻厚重，含水量12%时密度为0.92g/cm & sup 3；，硬度中等至坚硬，直或略呈波状，质地致密。干燥慢，耐久性强。
边材明显不同，边材为白色或黄白色，宽。心黑如玉，有淡黑色条纹。木材打磨后呈现黑色金属光泽，加工后的表面坚硬光滑，纹理呈不规则或波状，结构极细、致密、均匀，无特殊气味，木射线很细，心材薄而发白。
材质:材质致密，特别坚硬厚重，气干密度1.16g/cm & sup 3；，不易干燥，干燥时易出现端部裂纹或表面裂纹，耐久性强，对挡粉甲虫免疫。
边材明显不同，边材呈黄褐色；心材呈金黄色，久而久之变成暗黄褐色。干旱地区多为棕条纹经纬，弦面为抛物线图案。木头有光泽，新木有微微刺鼻的气味，没有味道，摸起来有油腻感。柚木的纹理通常是直的，但在同一产地也有交错纹理。结构中等至稍厚，圆孔木生长年轮明显，很宽，不均匀。木头有很多射线，肉眼可以看到。
材质:缅甸柚木密度0.60g/cm & sup 3；。木材干燥状况良好，自然干燥时需要覆盖，防止干燥过快；稳定性好，膨胀小，容易改变木材的颜色，但干燥后的木材颜色不变。耐腐蚀性强，耐腐蚀性强，防腐处理困难。边材容易被虫蛀，但心材对白蚁和海中腐朽木材有很强的抵抗力。良好的机械性能和耐腐蚀性。

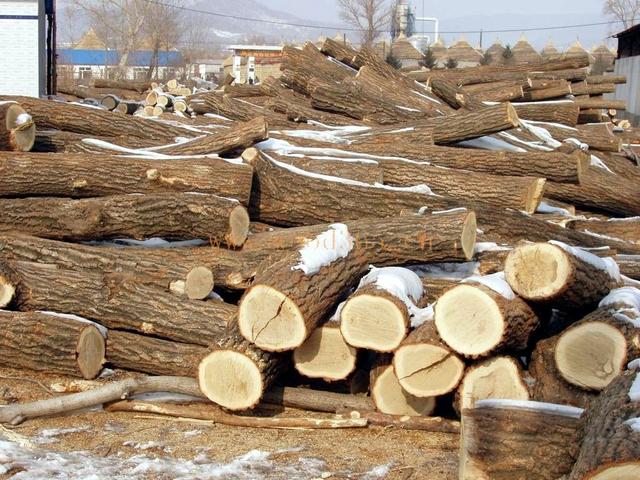

柞树、马尾松、杨树的平均气干密度分别为0.76g/cm3、0.45~0.65g/cm3、0.440g/cm3(最大的是安徽萧县毛白杨，0.536g/cm3，最小的是青海毛白杨，0.347g/cm3)，杉木为0.334g/cm3。
图片来自网络。如有侵权，请联系文章作者。
