本期我们使用SOLIDWORKS制作平口钳的动画，动画中显示的是SOLIDWORKS Visualize渲染的动画。

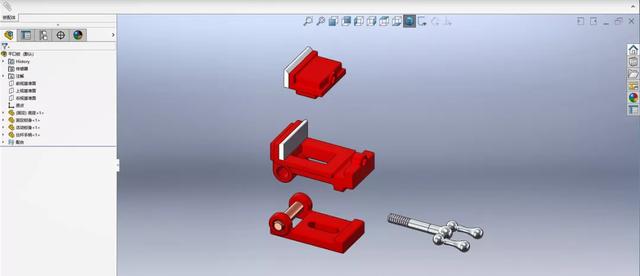

打开模型后，从设计树中可以看到，平口钳由底座、固定钳体、活动钳体和螺柄组成，通过视频中的爆炸动画可以看到各部分在装配中的位置。

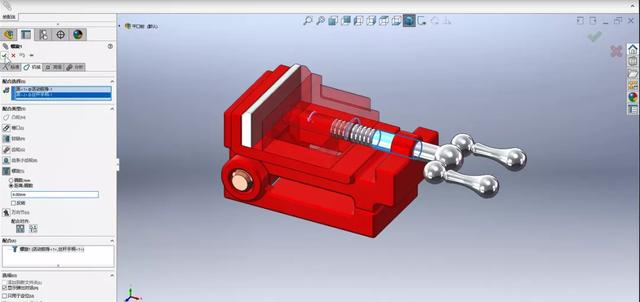

通过设计树中的匹配选项，我们可以看到组件之间的匹配关系。配合关系采用螺纹配合，具体参数如下:

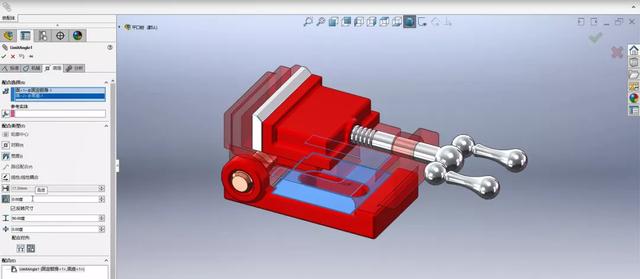

在合作关系中，还有高级合作中使用的有限角度合作。

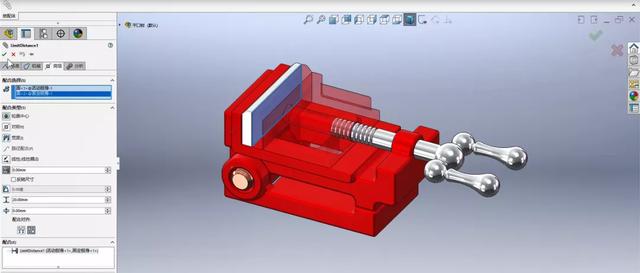

在钳夹的接触表面，在高级配合中存在有限的距离配合。

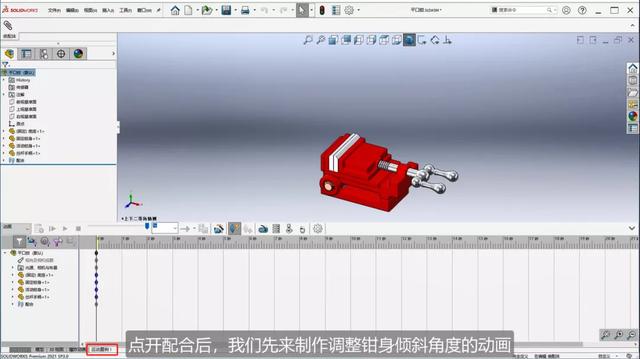

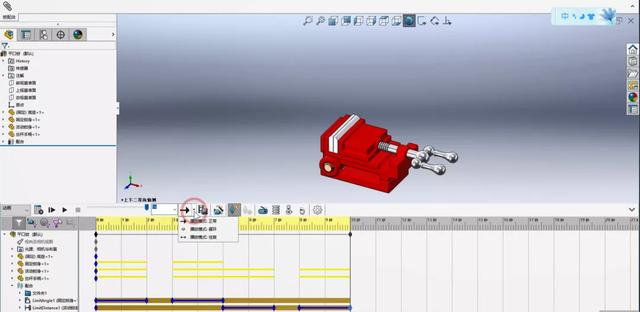

当所有协调完成后，点击界面左下方的运动示例1，开始动画。

1.在有限角度线的时间线的第二秒单击鼠标右键，并选择放置关键码。

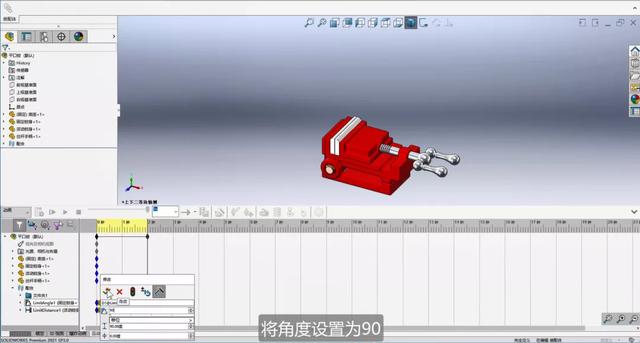

2.双击键码将角度设置为90度。

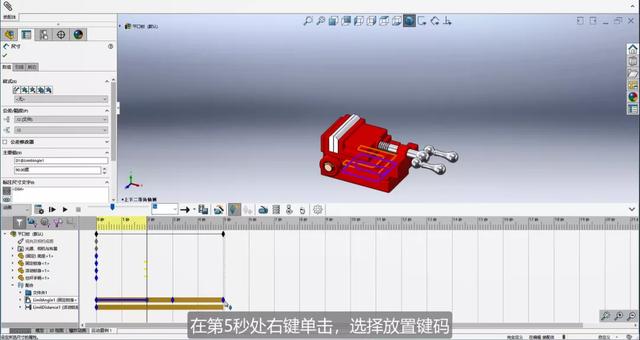

3.第3秒，右键选择键码；在第5秒，右键单击选择关键代码。

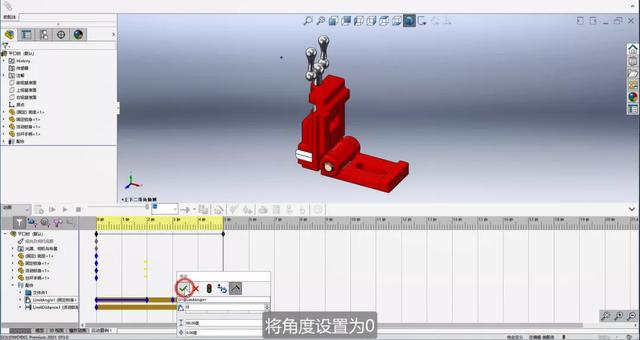

4.双击键码将角度设置为0。

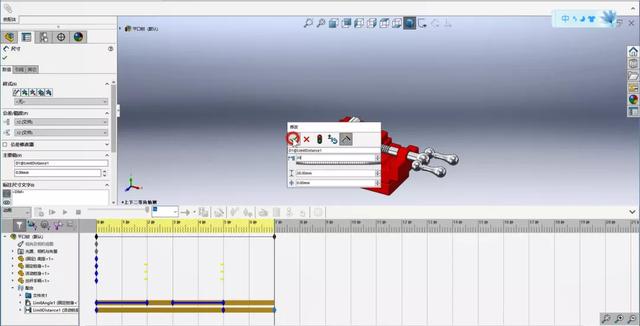

5.右键选择键码，放置在该行第5秒有限距离的时间线中；在第7秒点右键选择放置键码；双击键码将距离设置为20。

6.在第8秒右键单击以选择键码；在第10秒时右键单击以选择放置键码；双击键码将距离设置为0。

7.最后，单击“计算”按钮计算并完成动画。
