在工作和生活中，经常会有领导拿着图纸和极低像素的图片过来重绘图纸的情况。对于工程图纸，由于图纸的规范性要求，通常会根据图片尺寸要求进行重绘，俗称临摹图。花卉、卡通图案等规范性要求不高的图纸通常称为描图。对于描图来说，由于要求不高，线路复杂，可以使用第三方软件快速转换，节省时间。常见的软件如AI、CDR等。因专业要求高，暂不介绍。今天我要介绍的是R2V，一款高级的光栅矢量化软件。

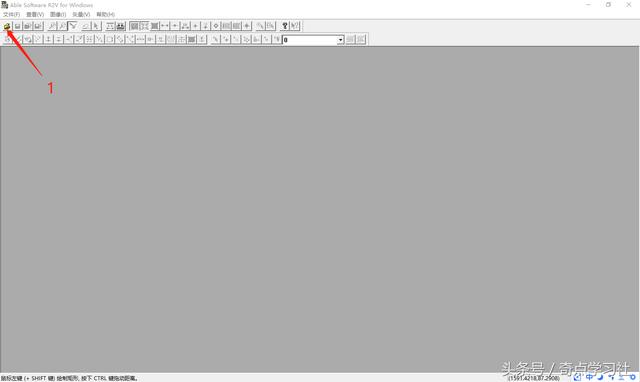

首先下载R2V软件，安装后，打开软件，如下图所示:

点击文件夹图标打开需要矢量化的图片(线条越清晰效果越好)。

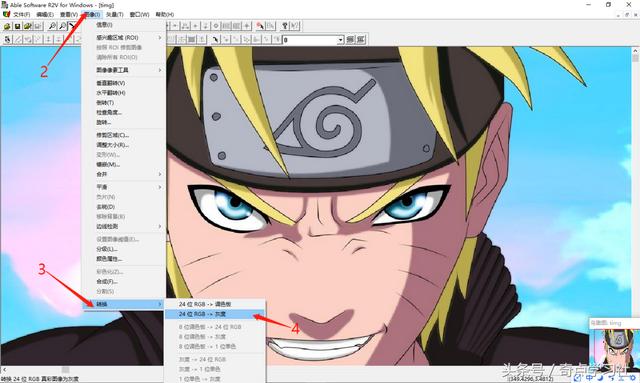

点击2张图片，然后点击3次转换，再点击4次灰度，让图片变成黑白。

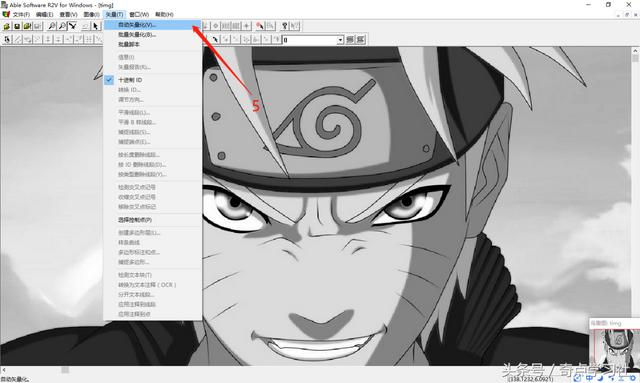

然后点击5处自动矢量化，6处选择“CAD图形”，7处选择“边界线”，再点击“开始”自动生成矢量化线条。

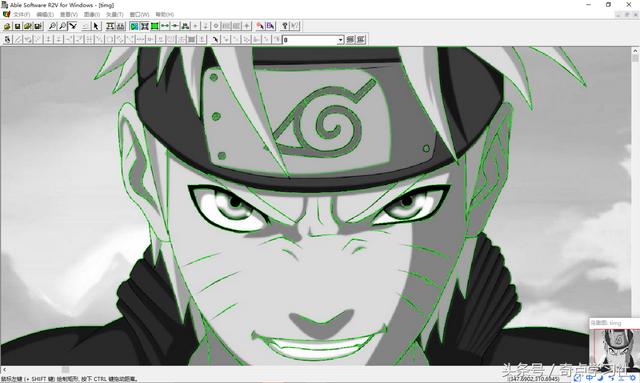

效果如下:

可以看出，有些区域，比如头发、衣领等暗区，矢量化是识别不出来的。毕竟只是辅助性的，这些部分后期还可以手动追踪。

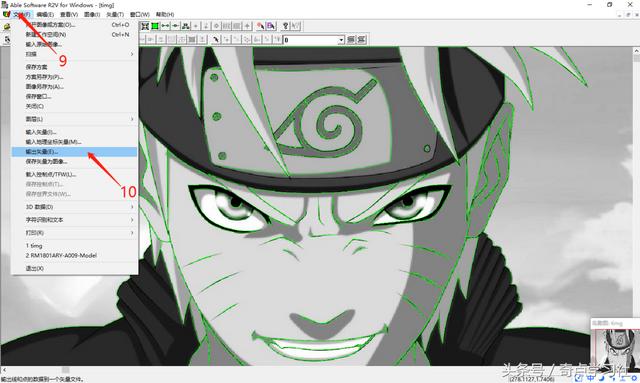

最后一步是导出转换后的矢量文件。点击9“文件”,然后点击10“输出矢量”

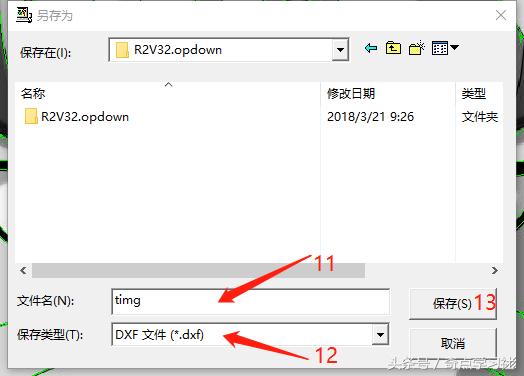

最后自定义11点命名，选择dxf(CAD 12点，13点保存。

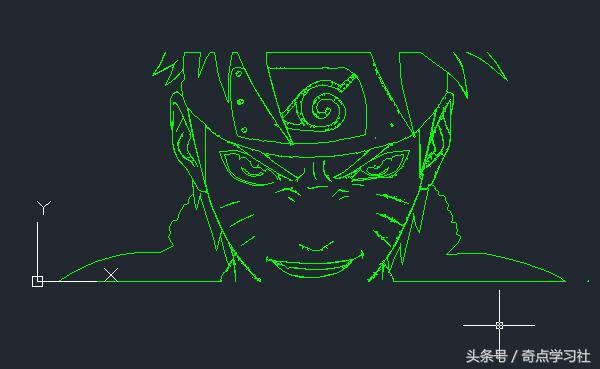

如下图所示用Autocad打开。

至此，图像转换CAD矢量文件完成。

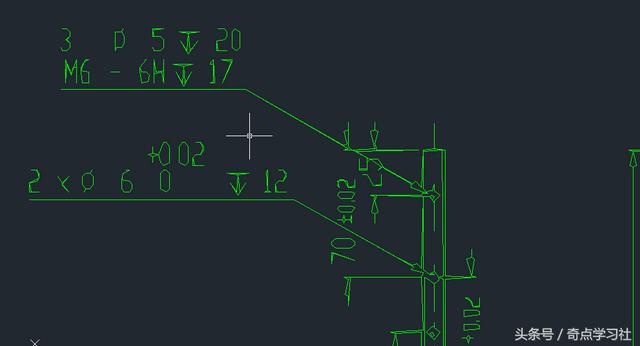

如果R2V也用于转换，工程图会变成什么样？

如上图所示，文字标签也被忽悠转换成了矢量，实际比例也是错误的。因此，对于有规范要求的工程图纸，不推荐使用这种方法。

以上就是今天给大家介绍的图片转换成矢量文件的方法。

---
