在实际的手机维修中，朋友们有没有遇到，国产机器的原理图与实物图对照时，有很多座子的脚位不容易对上号。今天我们以华为畅玩6X来聊聊这个问题。

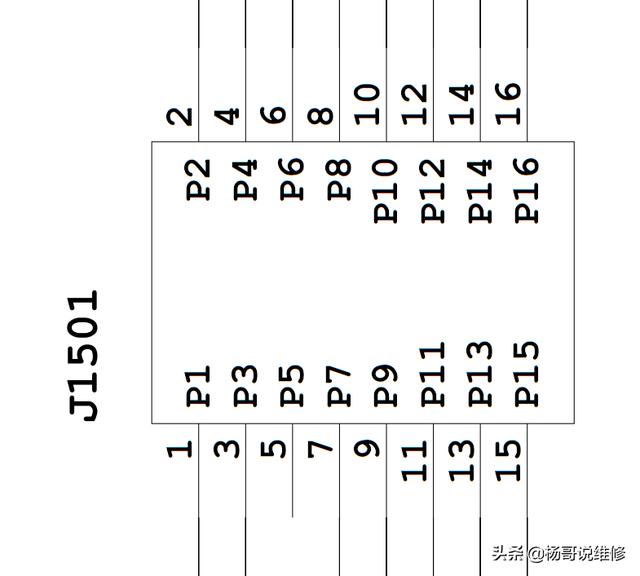

我们先来上个原理图：
这个是华为畅玩6X的电池座接口。
我们放大了来看：
我们再来看看实物图的座子：
如果你按照原理图的顺序去对应这个座子就会出现错误了。
我们再看这个手机的主板位置图：
那么1脚应该从哪里开始呢？9,11,13,15,10,12,14,16,这些脚位又在哪里呢？

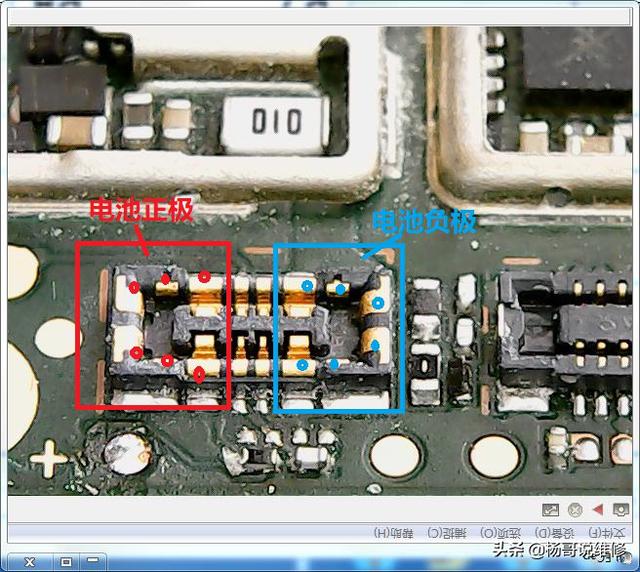

在主板上实测大家可以发现，左边的六个脚是相同的，为电池正极，右边六个脚是相同的为电池负极。
如下图：

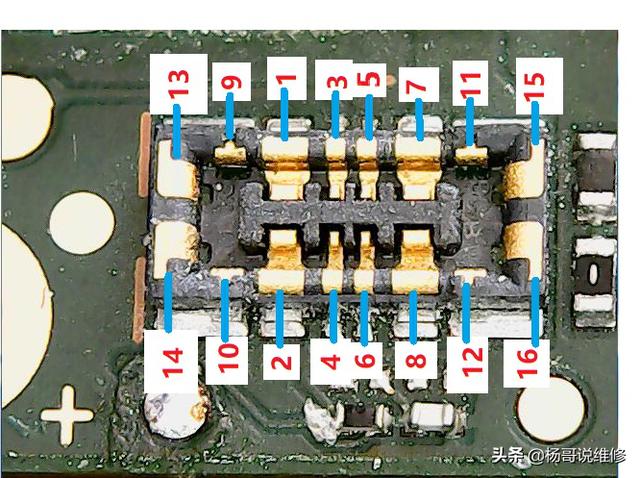

通过实测，并结合元件位置图，我们整理出来了各个脚位的位置，如下图：
通过这个小知识，提醒了我们，利用图纸观察实物图，一定要通过测量的方法来验证一下，才更容易理解原理图和位置图的标识含义，避免因为误解造成不必要的麻烦。对于图纸方面的理解，有不明白的，大家可以在下面留言。我们共同切磋，一起进步。
与你一起终身学习，这里是杨哥说维修。欢迎大家关注我们，一起交流分享。
