第 18 天
下面请看本期开讲内容
↓↓
标准化的施工图操作流程规范
1、图纸幅面规格（本期内容）
- 图纸幅面
- 标题栏与会签栏
- 图签与布局空间画法
2、符号的设置
- 详图索引符号
- 节点剖切索引符号
- 引出线
- 立面索引指向符号
- 修订云符号
- 修订云符号
- 标高标注符号
- 剖断省略线符号
- 放线定位点符号
- 中心线
- 绝对对称符号
- 轴线号符号
- 灯具索引
- 家具索引
- 艺术品陈设索引
- 图纸名称
- 指北针
3、材质图例的设置
4、尺寸标注与文字标注的设置
5、线型与笔宽的设置
6、电脑图层的设置
- 0- 000图签
- 0- 001轴线
- 0- 110墙
- 0- 120门
- 0- 130窗
- 0- 140标注
- 0- 150吊顶
- 0- 160地面
- 0- 170家具
- 0- 180立面
- 0- 190机电
- 0- DEFPOINTS 系统默认非打印层
7、比例的设置
8、图面构图的设置
9、施工图编制的顺序
- 封面
- 目录
- 文字说明
- 图表
- 平面图
- 立面图
- 节点大样详图
- 配套专业图纸
10、图表
- 图纸目录表
- 材料表
- 门窗表
- 洁具表
- 家具表
- 机电图例表
- 灯具表
- 艺术品陈设表
11、平、立、剖面图及节点大样图的绘制及相关标准
- 平面图的概念及作用
- 室内平面图的命名
- 平面图绘制过程中应注意的问题
- 立面图的概念及作用
- 立面图的命名
- 立面图在绘制过程中应注意的问题
- 剖立面图的概念及作用
- 剖立面图在绘制过程中应注意的问题
- 节点大样详图的绘制
- 节点大样详图在绘制过程中应注意的问题
12、施工图在各设计阶段应注意的事项
- 项目的前期资料收集与现场勘测
- 效果图方案设计
- 施工图扩初设计
- 施工图深化设计
- 设计现场监理与施工图现场深化调整
- 竣工图的绘制
- 设计项目资料内部管理
13、施工图与现场深化设计
14、施工图的归档与分类
15、关于布局空间与模型空间在实际绘图中的应用
说明：关于“标准化的施工图操作流程规范”的知识点分章节依次图文讲解，共15个章节，有的章节内容较多，独立开篇讲解，有的章节内容较少，将合并章节讲解，注意课堂讲解导路的字幕指引，黑色粗体为本期讲解内容，灰色体则为下期的讲解内容，并可点击上期字幕链接回顾，以便衔接知识点内容阅读使用，敬请期待。
【施工图操作流程规范】：图纸幅面规格
一、图纸幅面
1.1.1图纸幅面是指图纸本身的规格尺寸，也就是我们常说的图签，为了合理使用并便于图纸管理装订室内设计制图的图纸幅面规格尺寸延用建筑制图的国家标准。如表1-1的规定及图1-1的格式。

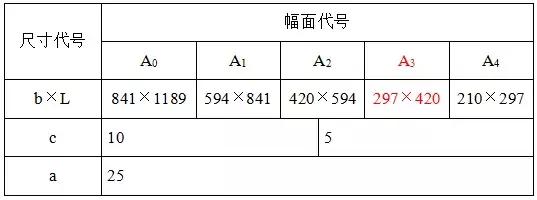

图纸幅面及图框尺寸（mm）表1-1

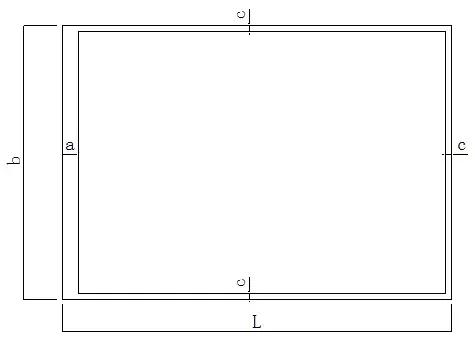

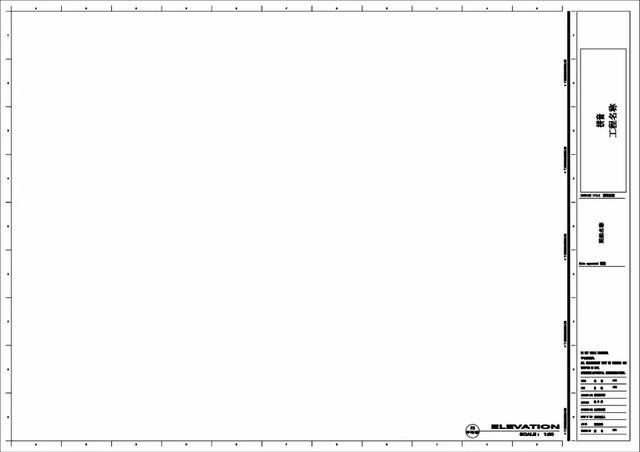

图1-1
1.1.2图纸短边不得加长，长边可加长，加长尺寸应符合表1-2的规定。

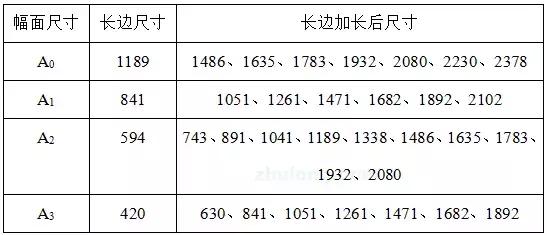

图纸长边加长尺寸（mm）表1-2
二、标题栏与会签栏
1.2.1标题栏的主要内容包括设计单位名称，工程名称，图纸名称，图纸编号以及项目负责人，设计人，绘图人，审核人等项目内容。如有备注说明或图例简表也可视其内容设置其中。标题栏的长宽与具体内容可根据具体工程项目进行调整。以下以A2图幅为例，常见的标题栏布局形式参见图2-1。

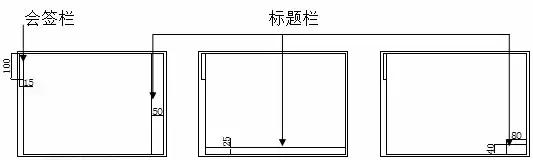

图2-1
1.2.2室内设计中的设计图纸一般需要审定，水、电、消防等相关专业负责人要会签，这时可在图纸装订一侧设置会签栏，不需要会签的图纸可不设会签栏。其形式可参见图2-1。
三、图签与布局空间画法
1.3.1图签在布局空间内可按1：1比例绘制。打印时亦按1：1比例打印无需放大或缩小。图签可制成母图，与若干张图纸内容形成关联的关系，图签内标题栏的内容如工程名称、项目名称等如有变化可只修改一张母图，其余若干张图纸可与其一起发生变更。作为母图的图签应与其它关联图纸在同一文件夹内。
（关于布局空间关联的画法可参见接下来的几期内容分享“关于布局空间与模型空间在实际绘图中的应用”敬请期待）

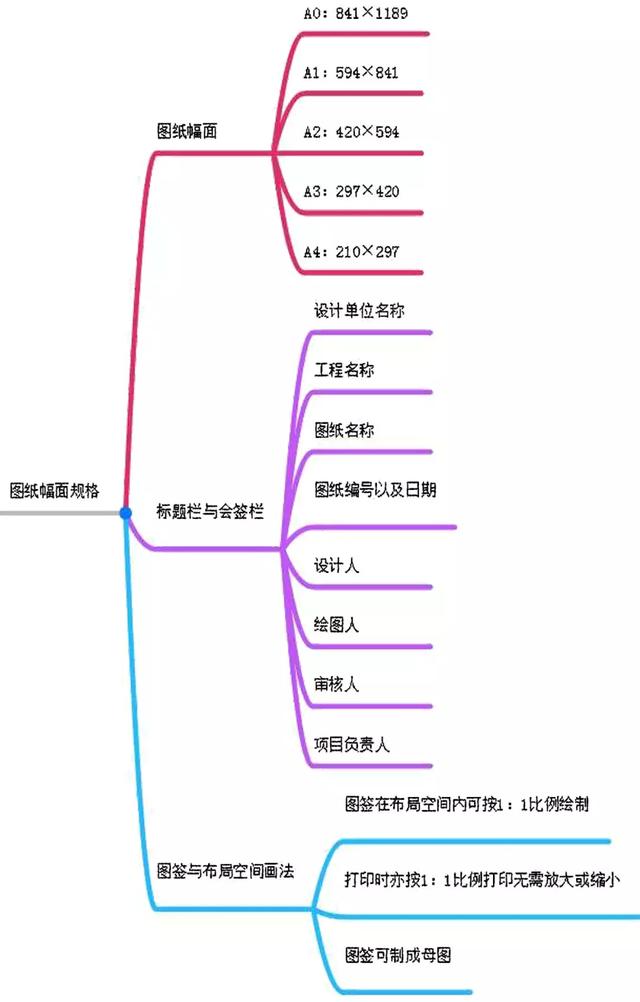

本期内容思维导图：
如您在学习时吸收不全本期内容，可阅读“思维导图”来整理思路和增强记忆
在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。
今天的装修小知识就到这里啦！各位有get到吗？感谢你们的分享与学习，我们下期再见！
