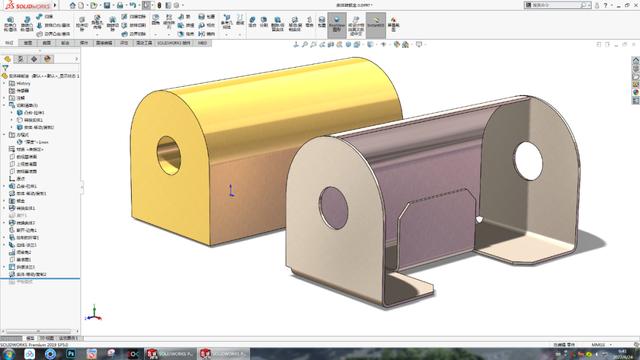

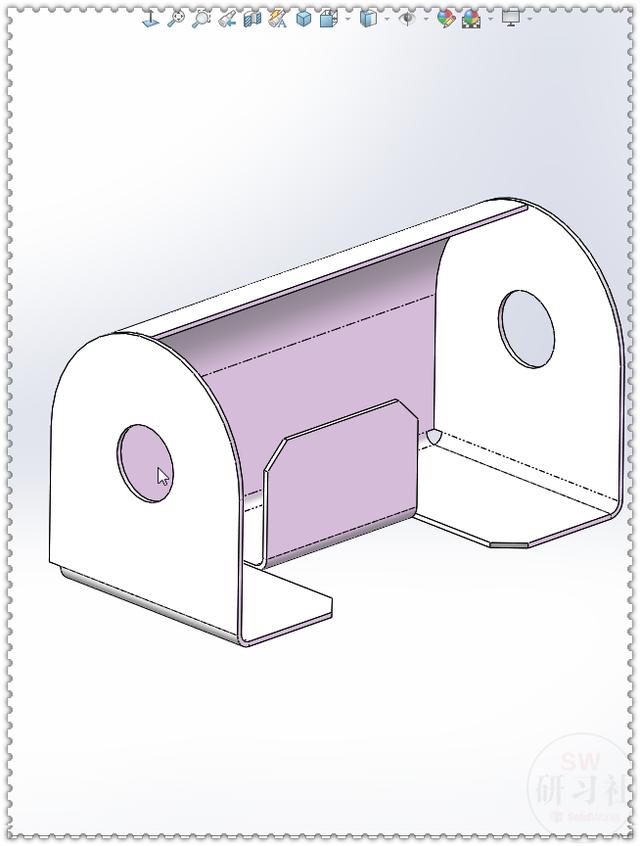

solidworks(用SolidWorks先画一个实体,再转换为钣金)




建模步骤

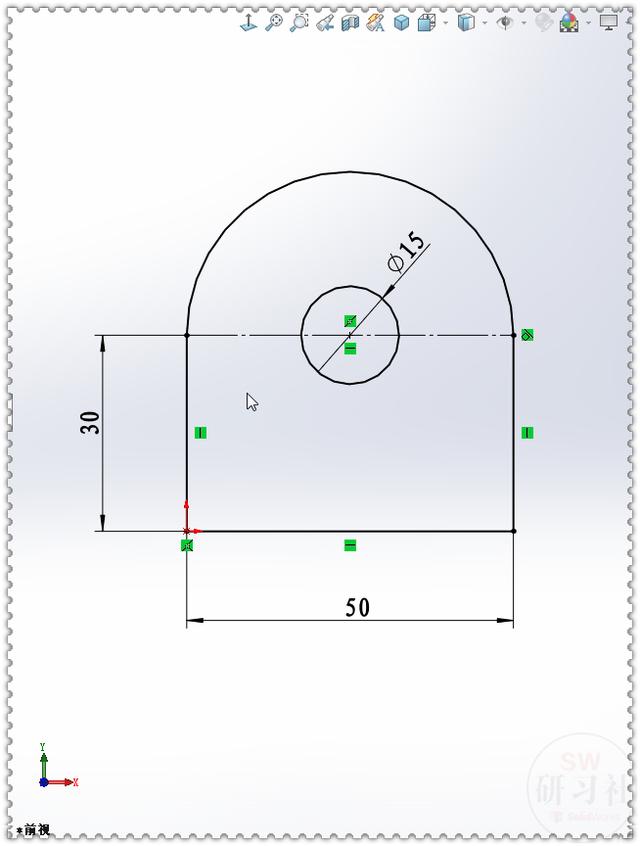

1.【前视基准面】画草图。

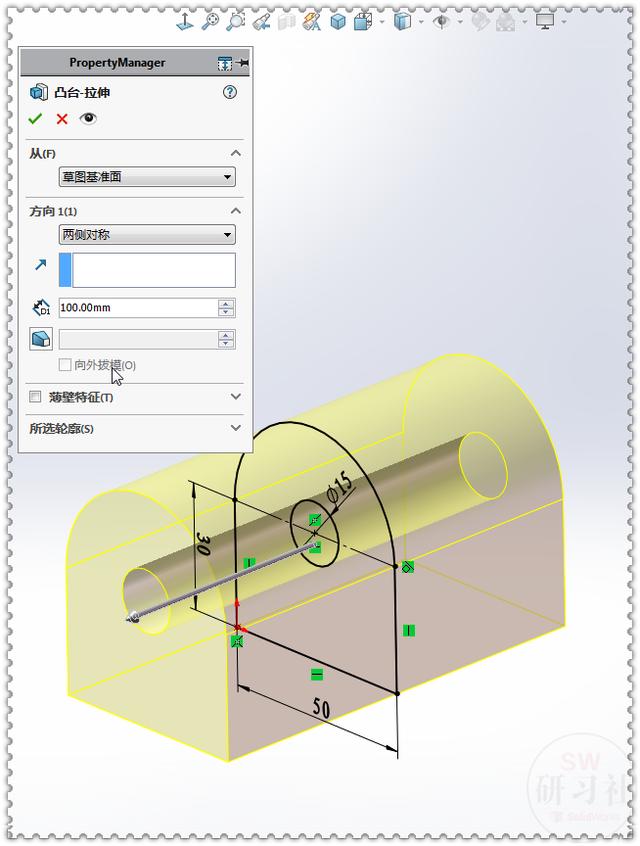

2.【拉伸凸台】两侧对称:100 。

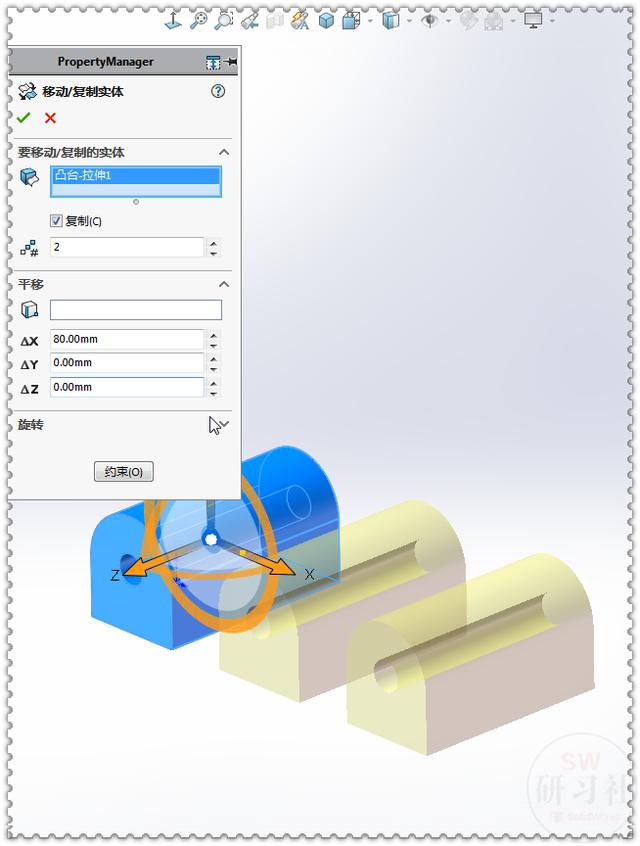

3.【移动/复制实体】复制:2个。

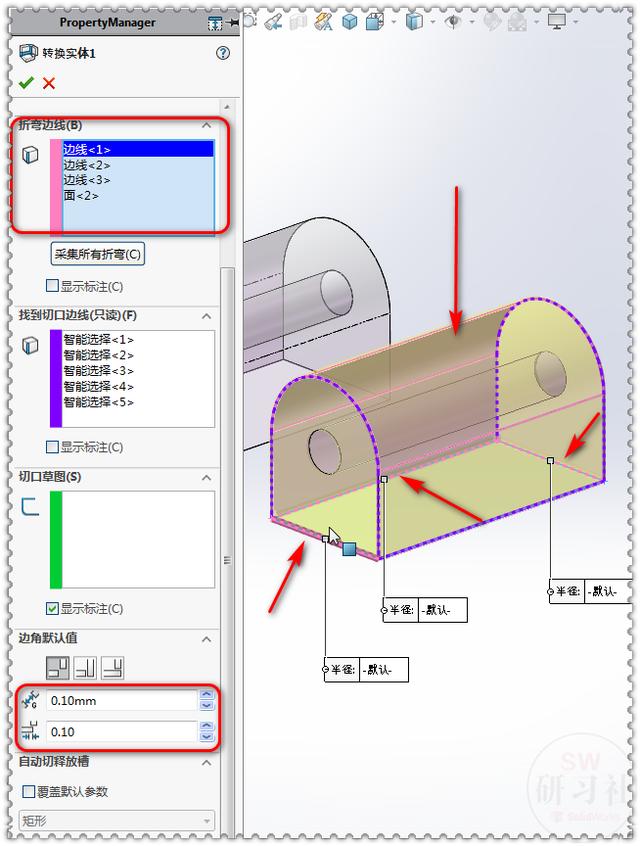

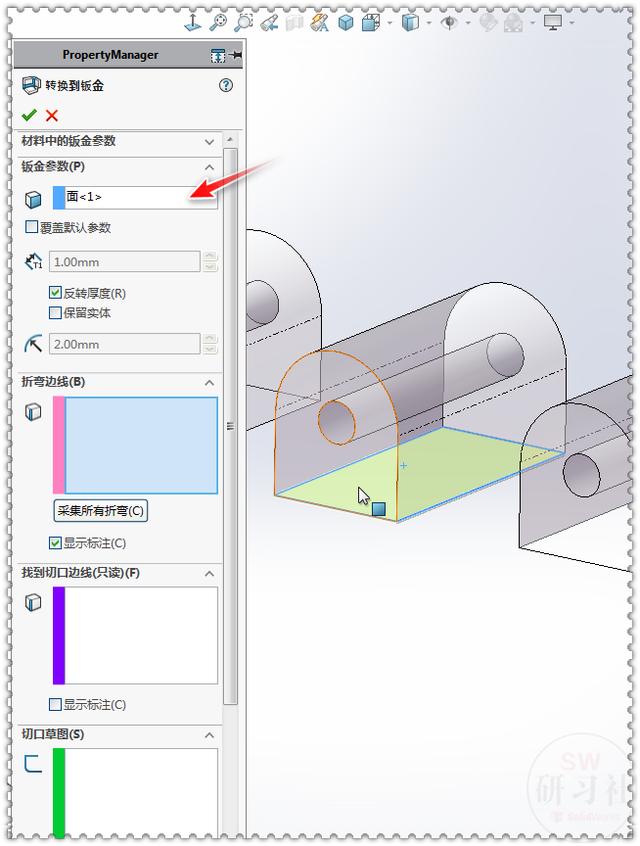

4.【转换到钣金】固定面:实体底面;勾选:反转厚度;厚度:1 ;折弯半径:2 。


4-1.折弯边线:三根粉色边线、顶部半圆。

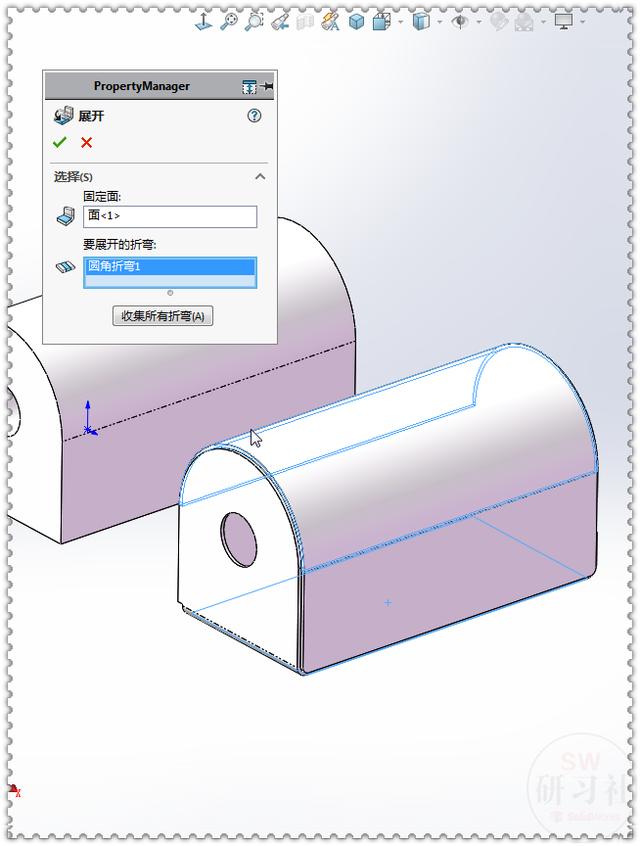

5.【展开】。

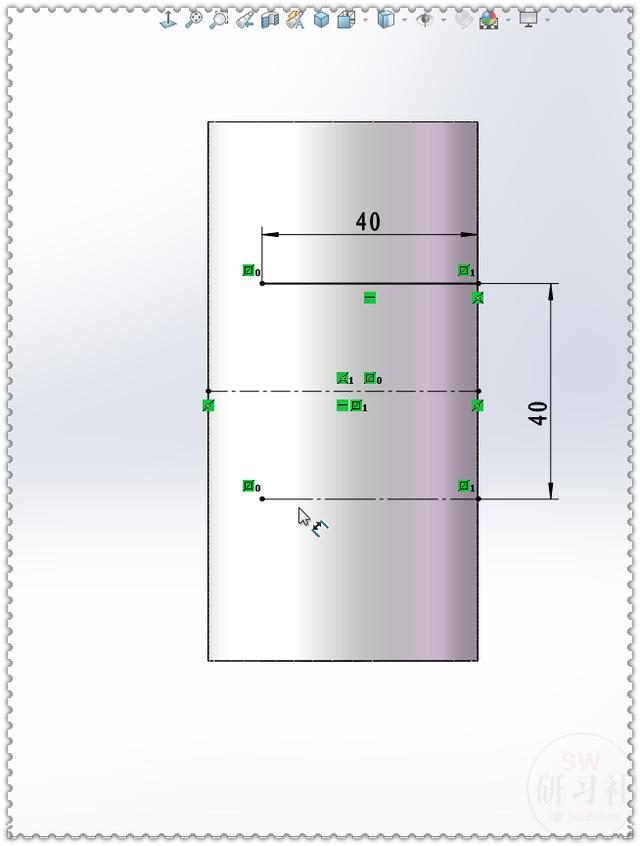

6.【上视基准面】在第三个实体上画直线。

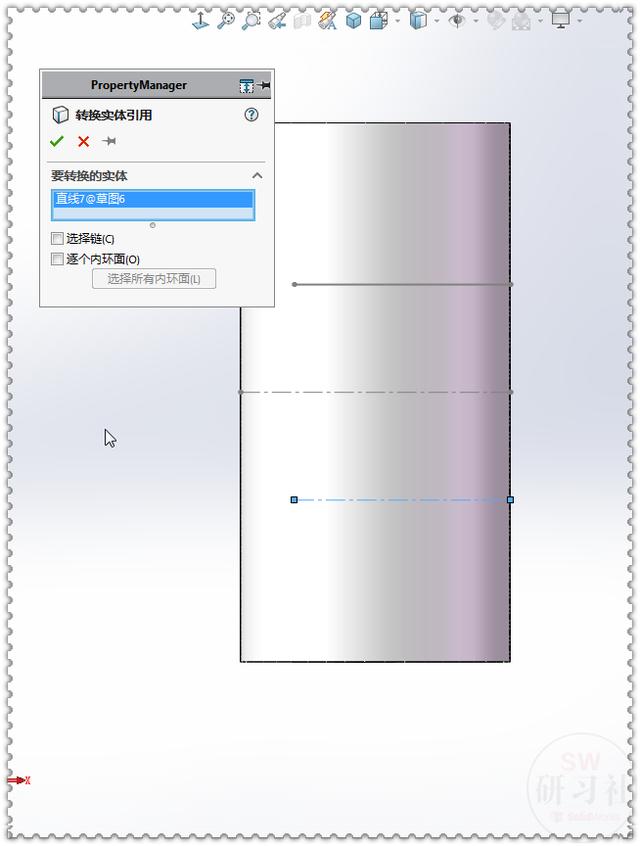

7.【上视基准面】【转换实体引用】直线。(这两根直线是切口草图)

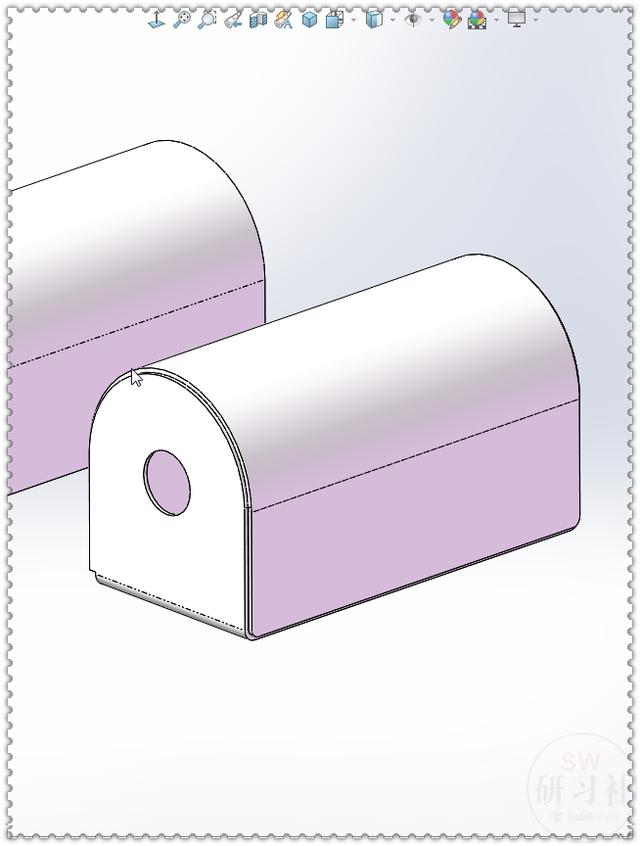

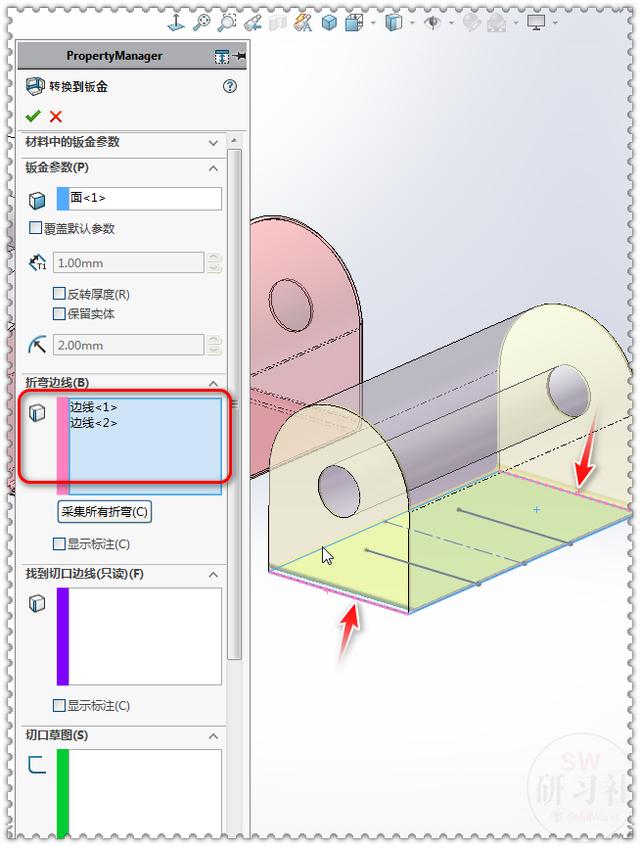

8.【转换到钣金】固定面:实体底面;去掉:反转厚度;折弯边线:两侧边线。

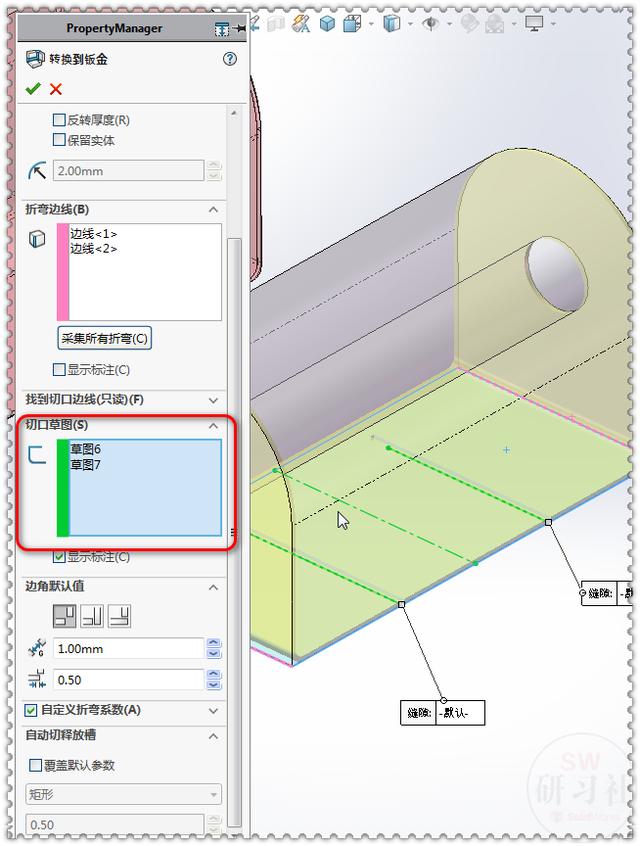

8-1.切口草图:两根直线草图。

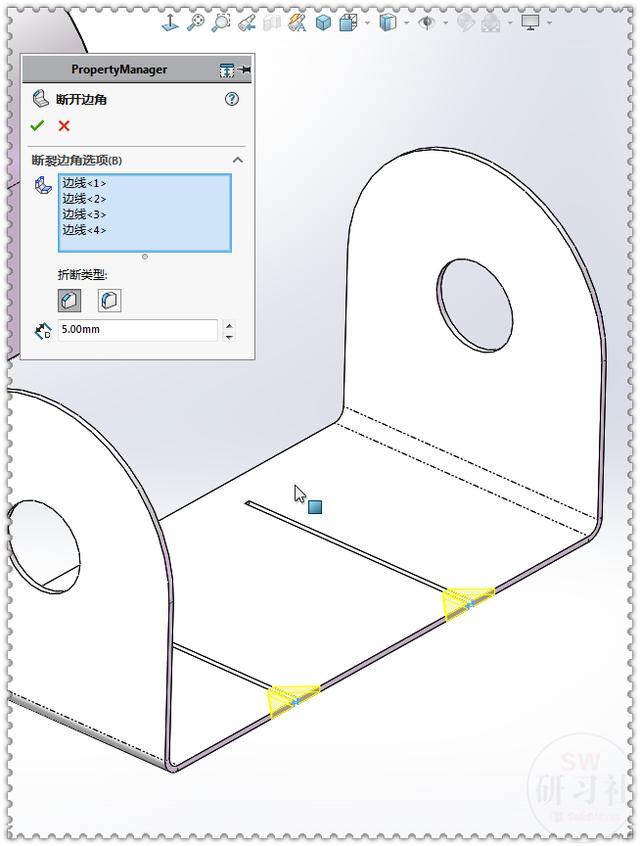

9.【断开边角】5 。

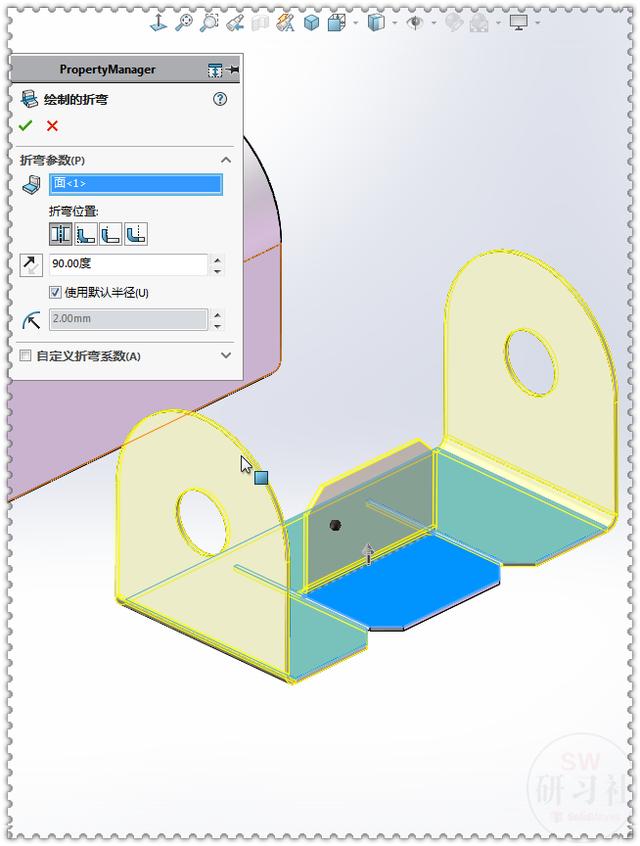

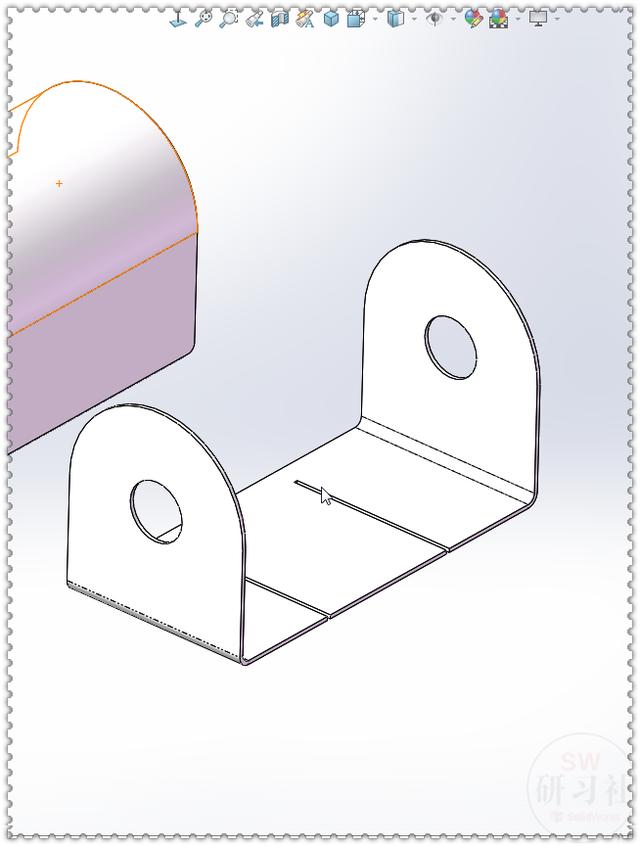

10.【绘制的折弯】在钣金面上画一根直线,选择固定面。

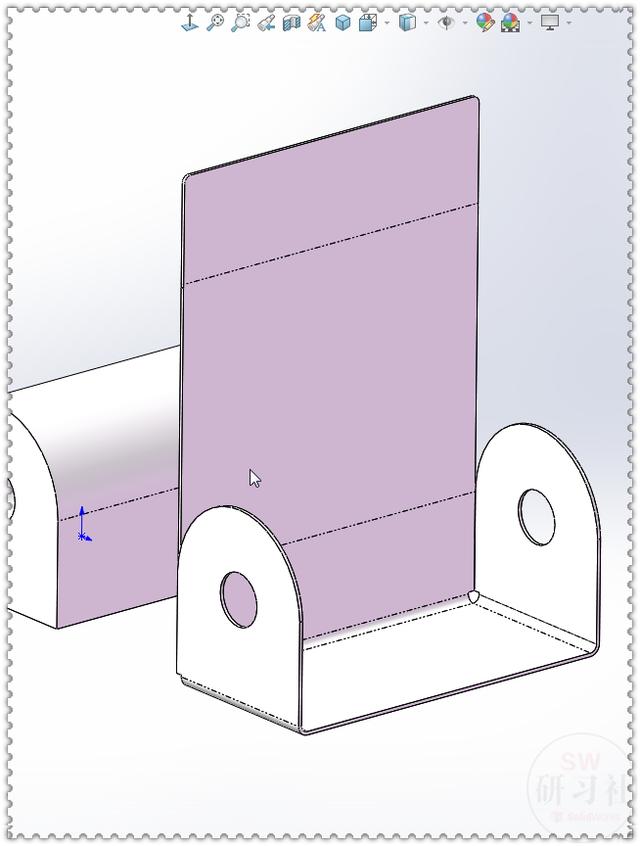

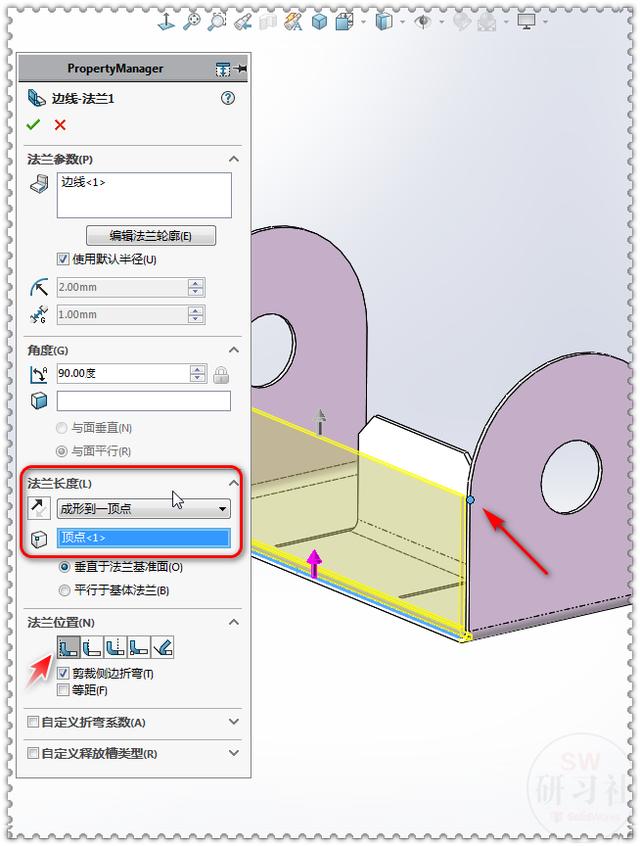

11.【边线法兰】法兰长度:成形到一顶点。

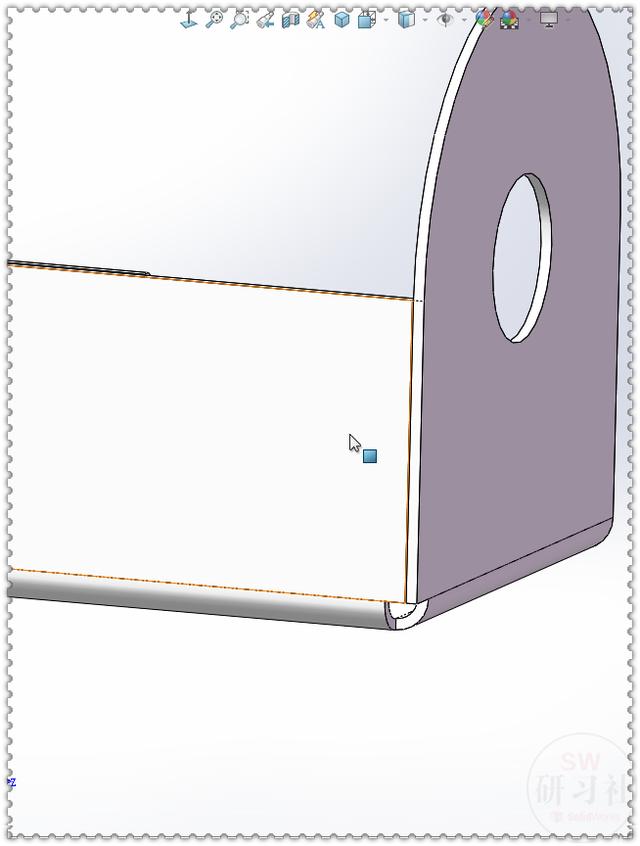

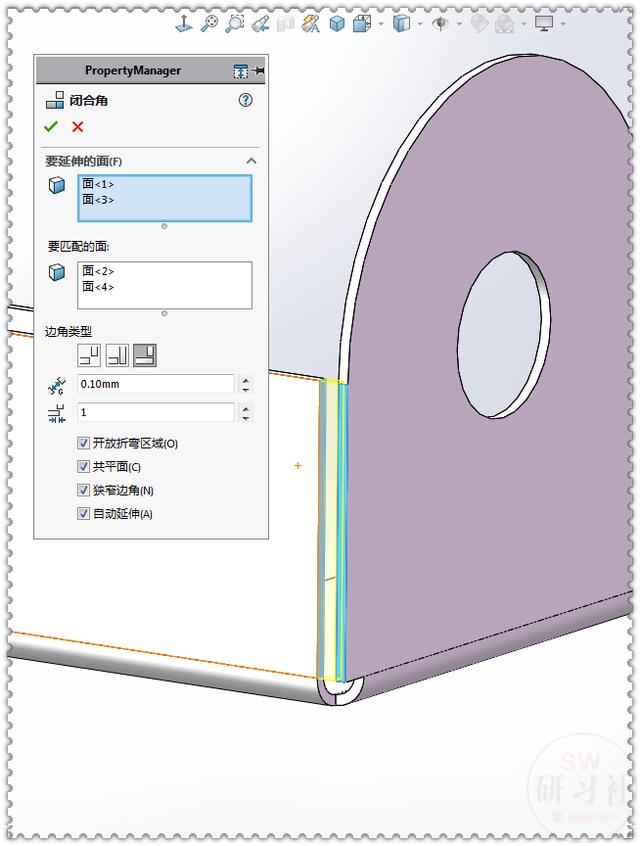

12.【闭环角】勾选:开放折弯区域。

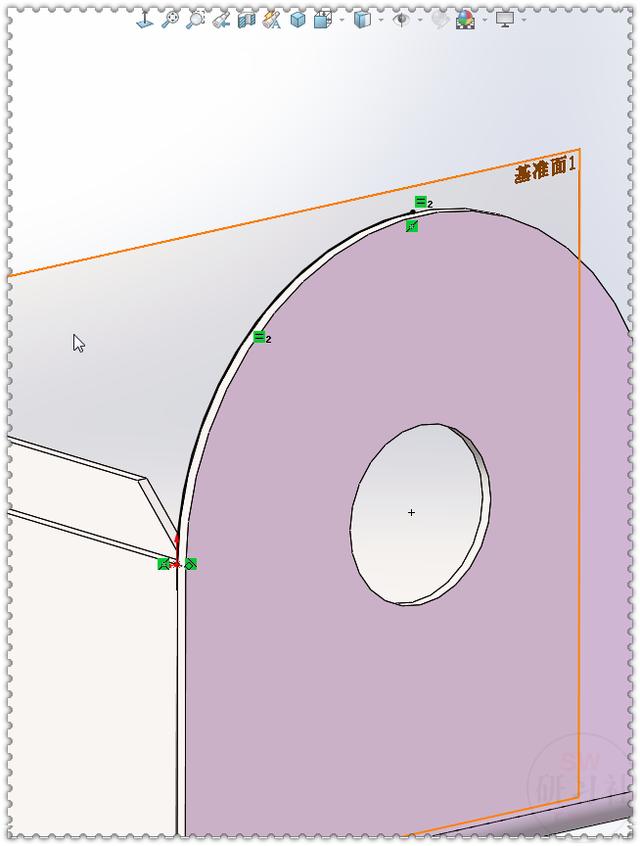

13.【斜接法兰】或【扫描法兰】画个半圆。

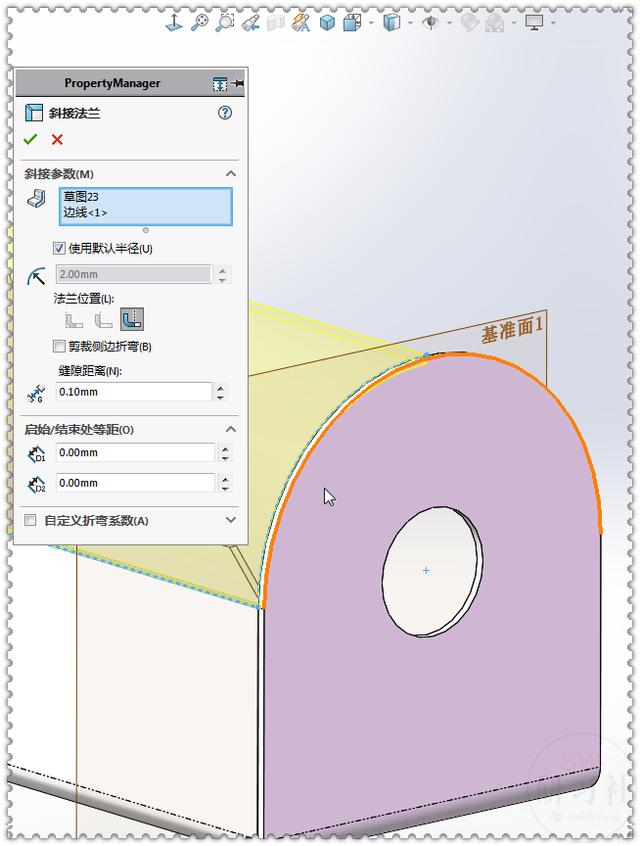

14.【斜接法兰】。

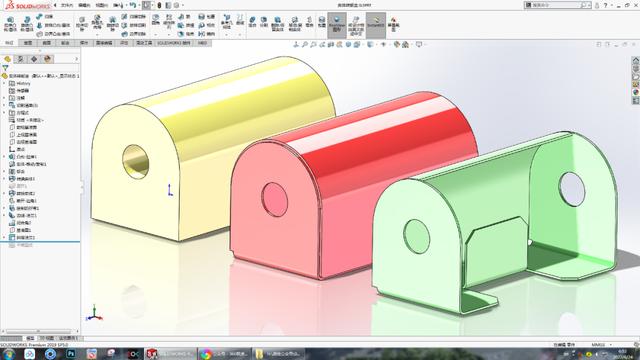

15.完成。
