大家好，这是陶艺的电脑。今天，我将告诉你一些关于监控的事情。这篇文章属于长篇技术教学。精通的朋友请绕道。不懂或者不精通的朋友请耐心看完，或多或少会有所收获。

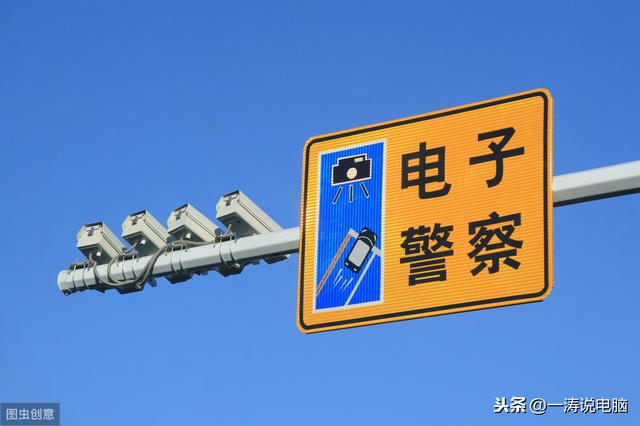

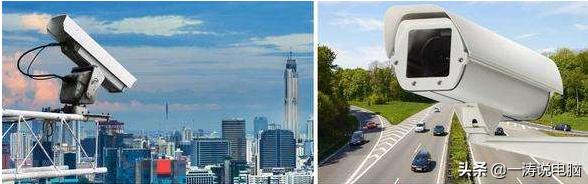

交通监控

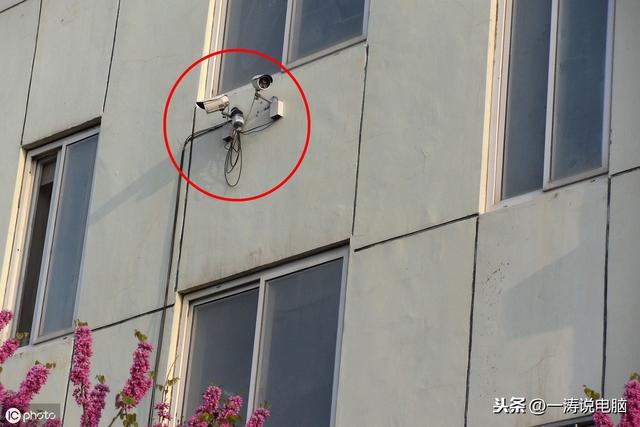

公共安全监控

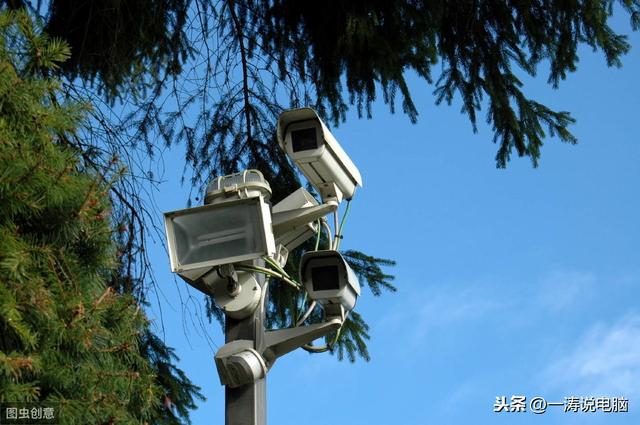

社区监控

说起监控，大家已经很熟悉了。大街小巷到处都是。我们在街上看到交通监控，治安监控，小区的治安监控。今天，我将与你分享如何安装常规监控。监控分为模拟信号和数字信号。现在大部分都是数字信号，但是逐渐模拟信号会被淘汰。今天我主要讲解一下数字信号监听的安装。首先，我们需要了解常用的监控设备。

监控常规设备和辅助材料:

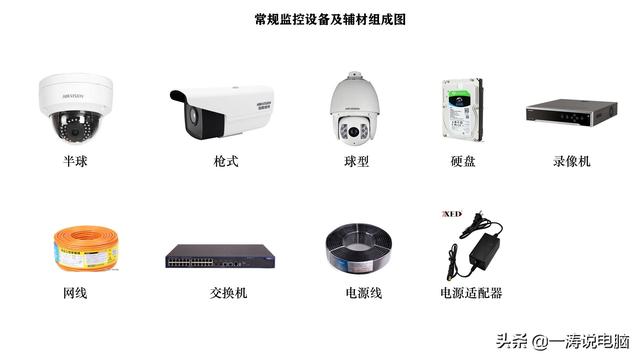

常见的监控设备有摄像头、开关、硬盘录像机、监控硬盘等。日常监控使用的辅助材料包括:网线、电源线、电源适配器。为了让大家更直观的理解，我特意给大家做了一张图。请看下图。

从上面的图片中我们可以看到几种类型的相机。下面是这几类的一些使用场景和相机的一些重要参数。

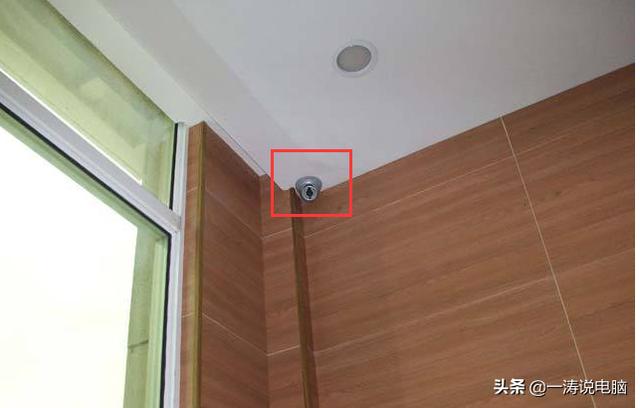

半球相机:即形状为半球。半球摄像机体积小，外形美观，适合公司等办公场所和装修档次较高的场所使用。最大的特点就是美观，安装方便。

枪式相机:因外形而被称为枪式相机，一般适合户外使用。

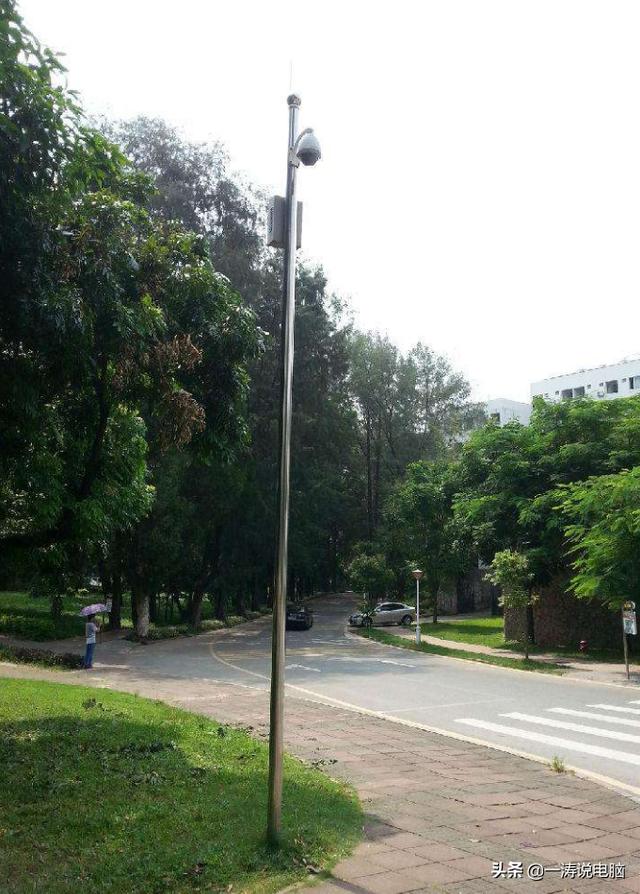

球相机:顾名思义，它看起来像一个球，我们俗称:球机。球形摄像头可以360°旋转，这也是球形摄像头最大的特点。除了旋转，还可以放大缩小。一般情况下，球型摄像机会用在室外空间很大的地方空，因为它可以旋转，在一些特殊的应用场景下可以发挥优势。比如下图的球机，可以设置旋转180°，这样就可以完整的看到路面。如果换成枪机摄像头肯定不行，这就是球机的优势。

上面介绍了相机的使用场景，然后介绍了关于相机的几个重要参数。请仔细检查。

重点：摄像头参数

为了让大家快速理解，这里不是更专业的解释，而是通俗易懂的解释。

1.摄像头的像素，比如200万像素或者400万像素，你可以理解，这个和手机摄像头是一样的。像素越高，成像清晰度越高。

2.相机焦距:相机的另一个重要参数是焦距。这里，我用人眼做类比。看得宽，看不到远，看得远，看不到宽。一般焦距为3.6MM 6MM 8MM 12MM 16MM，12MM，16MM，这些都是最常用的与距离成反比的角度。角度越大，距离越近。3.6MM镜头67.4度。距离是15米。6 mm镜头42.3度。8 mm镜头32.6度。距离是25米。12 mm镜头22.1度。16 mm镜头17.1度。距离是60米。3.6 mm镜头一般用于监控收银台，在不同场景下使用无参数相机。

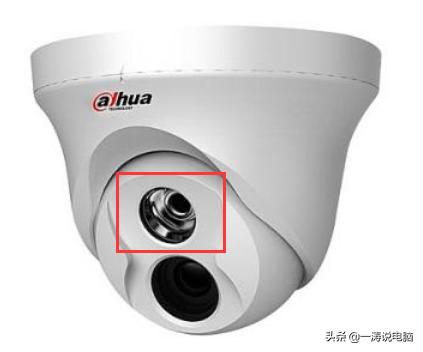

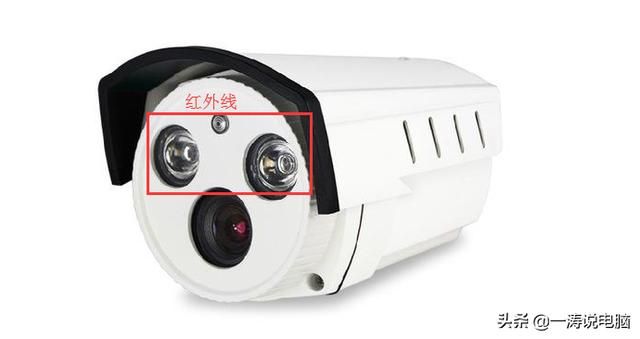

3.红外线:目前相机一般都有红外线。红外线用来补光。光线不足时，相机会自动开启红外线补光。在完全没有光源的情况下，相机可以通过红外线捕捉到某个画面来补光，这就是红外线的作用。(以前相机红外夜一般会有一个红点，现在技术进化了，没有红点了)

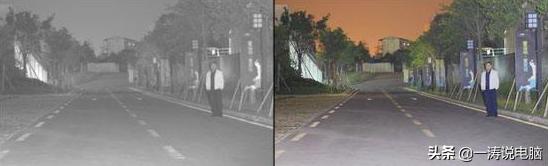

左图为夜间无光源红外光效果，右图为正常灯光效果。

为什么晚上录的视频是黑白的？是因为照明不足。为了满足各种环境的需求，相机厂商纷纷推出自己的全彩相机。即使晚上没有光源，录制的视频也是彩色的，但是价格肯定会比非全彩色的视频贵，可以根据客户要求选择。

在介绍完相机之后，我们将继续介绍录像机，这也是重点。

重点：硬盘录像机参数

之所以叫硬盘录像机，是因为要把硬盘放进录像机里，通过硬盘存储视频数据，所以叫硬盘录像机。我们先来介绍一下如何将硬盘安装到录像机中。

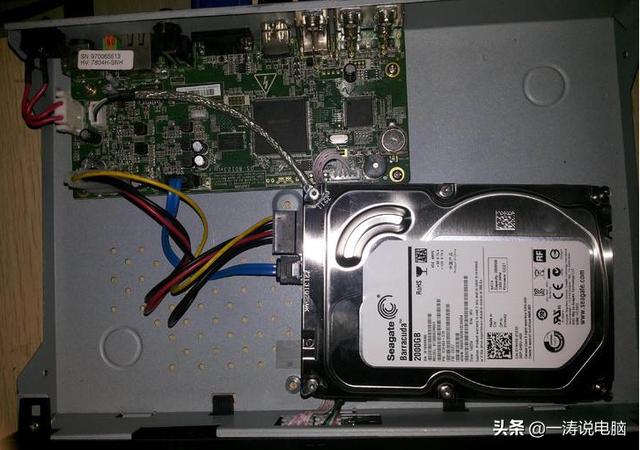

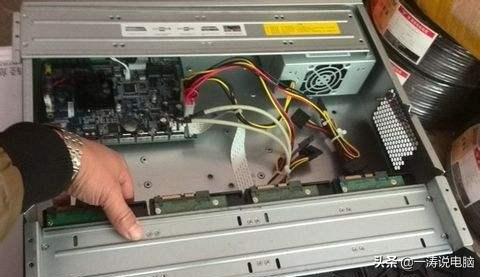

安装硬盘

如何安装监控摄像头

其实把硬盘装到录像机里很简单。只需拆开录像机的外壳，按照相应的位置固定硬盘，然后插上自己的电源线和数据线。(不用担心线束接错，因为录像机上只有几个接口，插反了插不进去。)

硬盘录像机分为4路、8路、16路、32路，市面上常见的，还有一些不常见的64路、128路等。其实这个很好理解。4路只能装4个摄像头，8路只能装8个摄像头，以此类推。(注意:一定要选好频道数，否则只能更换录像机。比如你选了4路录像机，中间却要装5个摄像头。这时候你只能选择更换8路录像机。没有选择，因为这是厂家在出厂时设定的，不能更改，所以不用理会。)除了通道数，硬盘录像机的另一个重要参数就是盘位。磁盘位置是什么，就是能装。在实际安装中，我们需要得到摄像头码流和存储天数，从而计算出需要多大的硬盘和几个磁盘的录像机。后面我会教你怎么算，先理解一下意思吧。(注意:这里的槽数和路径数是一样的，不能相加，所以计算一定要准确，否则唯一的办法就是更换更大容量的硬盘。)

接下来说一下网线。

数字监控离不开网线，网线在监控中起着重要的作用。它负责数据传输，所以网线的质量必须要过，否则会严重影响监控系统的整体质量。(实际操作中，网线太好成本太高，网线太差可能是个问题。监控中建议使用五种类型的网线，中等)

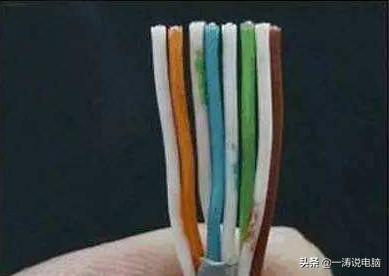

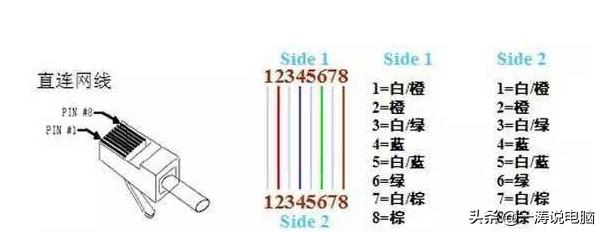

网络电缆引线的连接:

T586B

T586A(586A)不是制作网线网头的标准之一，但T568B(568B)才是正确的。

市场上常见的网线类型

IV类电缆:该类电缆传输频率为20MHz，用于语音传输和数据传输，最高传输速率为16Mbps，主要用于基于令牌的局域网和10base-t/100base-t。

5类电缆:该类电缆增加了绕线密度，并包覆了传输速率为100MHz的优质绝缘材料，用于语音传输和数据传输，最大传输速率为100Mbps，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

5类线路:5类线路衰减小，串扰少，衰减串扰比(ACR)和结构回波损耗较高，时延差较小，性能大大提高。5类电缆主要用于千兆以太网(1000Mbps)。

6类电缆:该类电缆的传输频率为1 MHz ~ 250 MHz，6类布线系统的综合衰减串扰比(PS-ACR)在200MHz时要有较大的余量，提供2倍于5类的带宽。6类布线的传输性能远高于超5类标准，最适合传输速率高于1Gbps的应用。

6类和5类之间的一个重要区别是，它提高了串扰和回波损耗方面的性能，出色的回波损耗性能对于新一代全双工高速网络应用非常重要。VI类标准中取消了基本链路模型，路由标准采用星型拓扑，要求路由距离为永久链路长度不能超过90m，通道长度不能超过100m m。

超级6类电缆:超级6类电缆是6类电缆的改进版本，也是ANSI/EIA/TIA-568B.2和ISO 6 Class /E标准中规定的非屏蔽双绞线，主要用于千兆网络。传输频率方面，同样是200~250 MHz，最高传输速度可以达到1000 Mbps，只是在串扰、衰减、信噪比方面有了很大的提升。

7类电缆:该电缆是ISO 7 /F标准中最新的双绞线，主要用于适应万兆以太网技术的应用和发展。但它不再是非屏蔽双绞线，而是屏蔽双绞线，所以它的传输频率至少可以达到500 MHz，是6类和超6类导线的两倍以上，传输速率可以达到10 Gbps。

网线最好用知名品牌，避免一些问题，不要用一些不知名的品牌。

接下来介绍开关。

交换机分为10M、千兆、10M交换机。一般情况下只能用10M和千兆的交换机，不同的环境用不同的交换机，后面我会详细介绍。交换机的作用是:通俗易懂的说法就是网络放大器，也可以理解为网络中转终端。

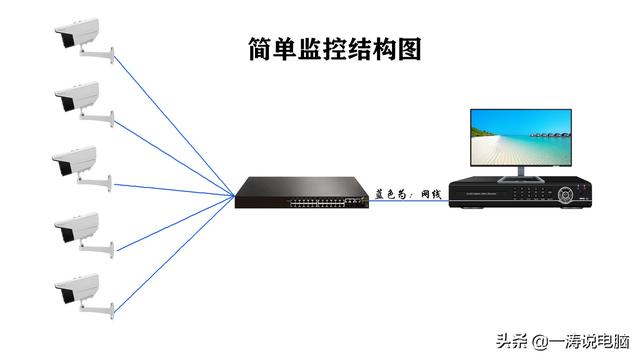

上面已经介绍了主要设备和一些主要辅材，下面主要开始讲解如何安装监控。首先我用一张图来介绍一下设备连接和一些注意事项。

从上图我们可以看到，蓝色的部分是网线，摄像头通过网线连接到开关，再通过网线连接到录像机，这样就完成了基本的网络组件，但是摄像头需要电源，摄像头不是DC的，也就是说不是220V的，而是电压转换的。一般半球摄像机和枪式摄像机改造成12V2A。我们再通过两张图来看一下。

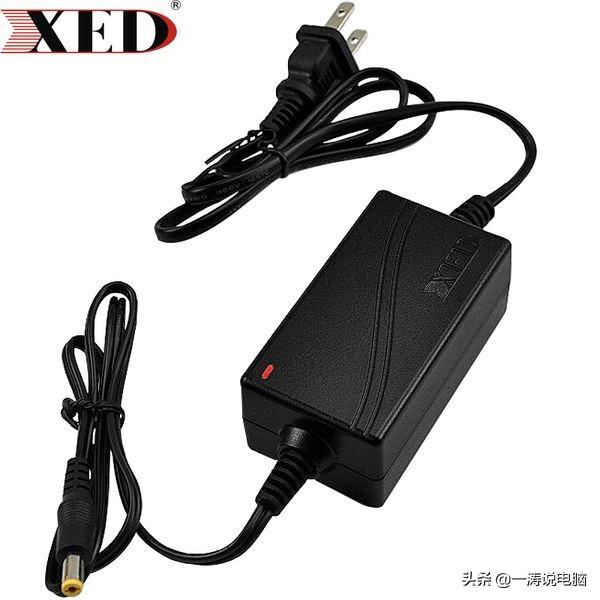

电源适配器

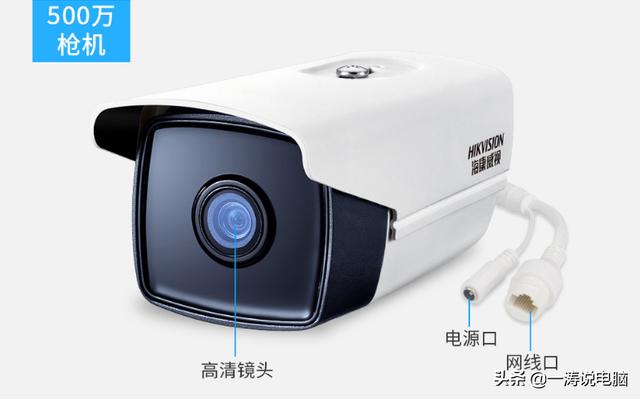

相机有两个接口，一个网络接口和一个电源接口。刚才我们已经谈到了网络接口。先说怎么接电源。如果相机旁边有通电插座，直接插上，然后连接到相机上的3.5接口。但是在很多场景下，相机旁边是没有插座的。这时候我们需要把电源适配器带插头的那一端剪掉，然后把电源线放在中间再延长。

重点也是知识点:只能用插头把末端剪掉，千万不能把3.5接口的末端剪掉，因为变压后只剩12V了。如果延长，最后到了摄像头，根本没有足够的电压，摄像头无法正常工作，只能用插头把那头剪掉。

说到上面的电源线，我们来普及一下电源线的知识:很多情况下，0.5平方和0.75或者1.0平方的电源线用于监控，电源线可以串联，0.5平方的电线可以承受600瓦左右，我们用的适配器是12v2A=24瓦。

标准POE供电模式:

我只说了200V直供电给相机供电，这里说一下POE供电方式。如果用100兆，我们就只用1236来传输数据，剩下的4578可以用来供电。如果选择POE，必须满足以下条件。

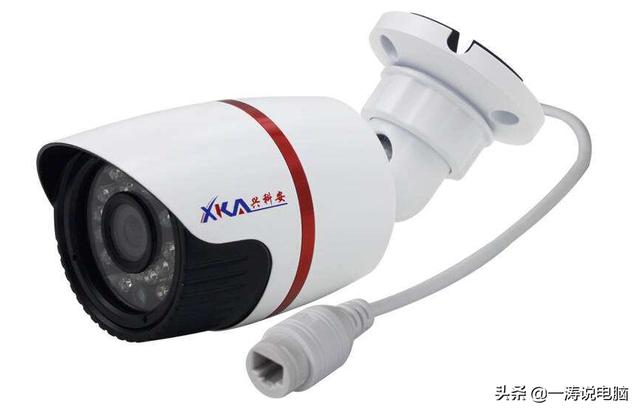

POE摄像机

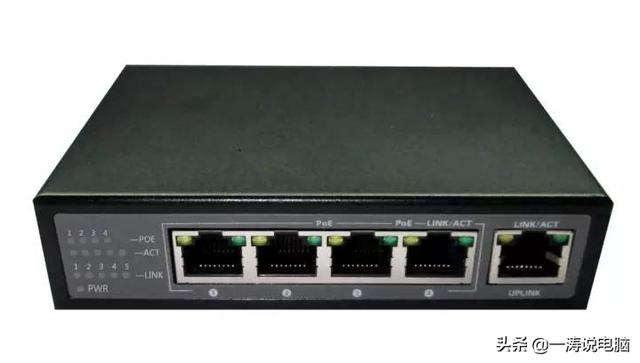

poe交换机

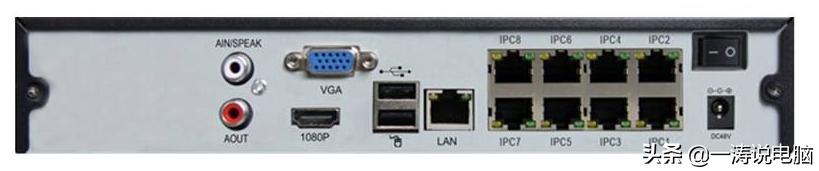

POE录像机

1.相机支持POE供电

2.POE交换机

3.录像机直接POE

POE供电的优点:一根网线既能传输数据又能供电，不需要单独拉电源线，也不需要适配器，主要是设备支持。

如何设置:摄像头直接连接录像机，中间没有开关，或者录像机不支持POE。在这种情况下，POE开关将用于为摄像机供电，三者将根据场景使用。

除了POE，还有集中供电，这里就不说了，因为集中供电在实践中并不是很实用。

百兆和千兆交换机的使用场景

如果你在不同的环境下使用不同的交换机，你就知道交换机可以分为百兆和千兆交换机。那么，什么时候用百兆和千兆，请看下图。

解释:IPC->:照相机，NVR->:数码录像机

要知道开关可以驱动多少台摄像机，我们需要知道摄像机的码流(主码流+子码流)。网络摄像机有一个峰值带宽，摄像机的稳定运行只能保证在其峰值带宽。通常，数字监听的峰值带宽=码流*码流数(实际为IPC数)*1.2，[/]

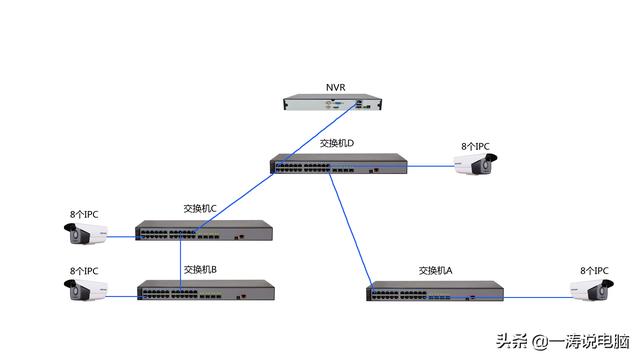

从上图可以看出，每台交换机连接8台IPC。我们假设每个IPC的主码流是4M，子码流是0.5M，就是4.5 * 8 * 1.2 = 43.2m，所以A和B交换机都可以用10M，而C和D都需要用千兆交换机，因为C=43.2+43.2=86.4，已经运行了70M。

光纤的使用

特点:成本低，传输快

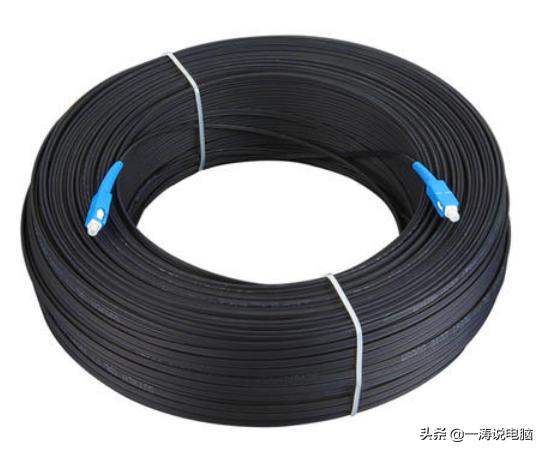

一般情况下，网线的传输不会超过80米。更好的是，无氧铜的网线最远不能超过130米。一旦超过监控，掉帧就会卡死等等。如果总长200米，用好一点的网线，中间加个开关也可以，但是如果是2公里，一直加个开关也可以，但是这样会大大增加安装成本。网线一旦用久了，信号会衰减，所以这个时候就用光纤作为传输的载体，几公里或者几十公里都可以。

光纤的传输模式分为多模光纤和单模光纤。多模光纤传输距离更短，单模光纤传输距离更长，可以传输几十公里。一般来说，监控多采用单模光纤。

使用几个核心:一般来说，有几个终端需要几个核心，但在实际的方案设计和建设中会考虑冗余。所以每个端子往往用两个芯，考虑到成本可以用1-2个芯进行全线冗余。比如你有三根光纤接入交换机，你需要三芯(实际上你需要四芯光缆)，因为除了一根光纤之外基本没有奇数芯的光缆，比如三芯四芯。

光纤收发器:名字叫收发器，所以是同时发送和接收。收发器成对使用，不能单独使用。

光纤拉好后，需要与尾纤熔接，然后与收发器连接，进行数据传输。

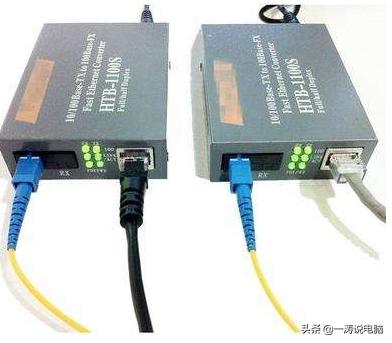

光纤收发器

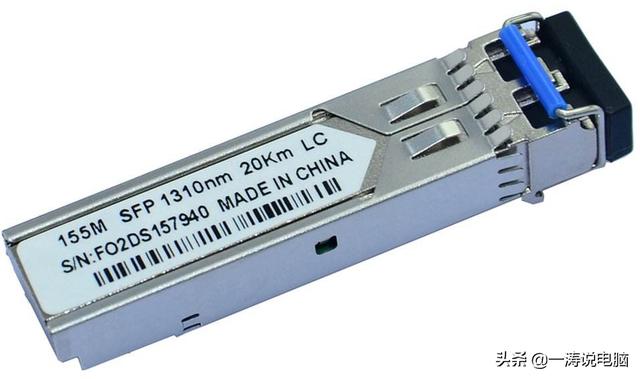

光学模块

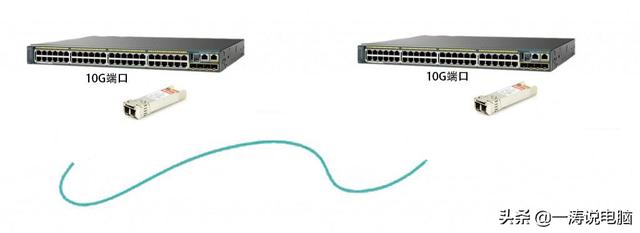

光模块访问模式

光模块用于在交换机支持的情况下直接连接到交换机接口，使得光纤收发器无法使用。如果交换机不支持，则必须使用光收发器。

在光纤这个环节，我大概给大家介绍了一下。如果介绍太详细，会导致一页太长。如果不能理解，请再问一遍度娘，向你说声对不起！

使用无线网桥

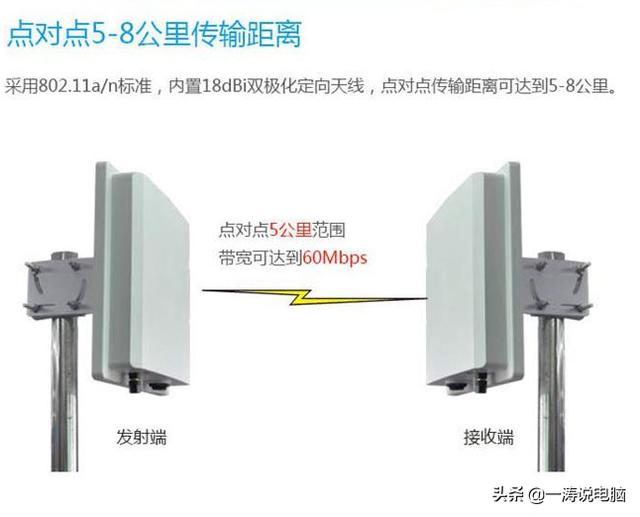

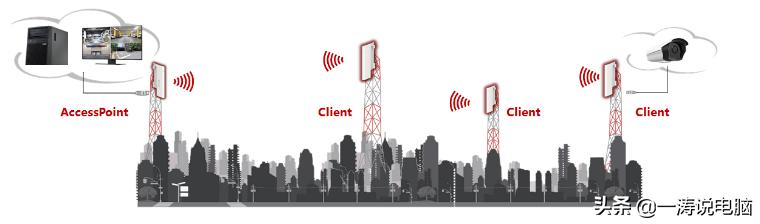

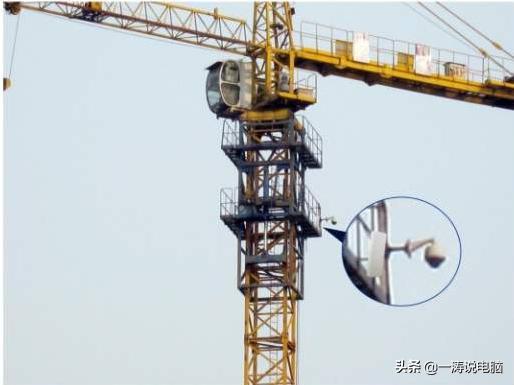

在一些特殊场景下，不适合还清。此时，将使用无线网桥。其实无线网桥有点像无线路由器的wifi功能，只是功能上有区别。通常，网桥成对使用一个发送器和一个接收器，这被称为点到点，或点到多点。一般一对多不超过三点，也就是一对三点。常规无线网桥的传输距离为1-5km，传输速率取决于网桥的参数。不同品牌和型号的传输速率不同。无线网桥应用场景，如电梯、塔吊等。，不适合放线，但必须是空开阔的地方，中间不能有障碍物，否则会影响信号。桥段的设置这里就不介绍了，各个品牌的设置方式都不一样。

下面是TP-LINK的设置方法，可以参考一下。

https://service.tp-link.com.cn/detail_article_4198.html
