在监控系统的工程安装实践中，我们需要根据不同的环境和不同的客户要求制定监控设计方案。只有一个完整合适的监控方案才能保证监控系统的稳定性、经济性和高效性。今天就来说说网络监控系统安装的几种传输方式。

第一种:传统模式，由摄像头+电源+网线组成。

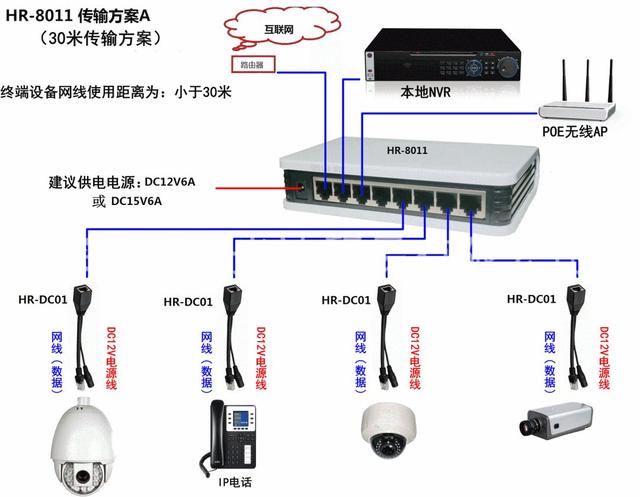

在综合布线的过程中，电源线和网线要同时敷设，电源也可以就近取220V交流电，这样可以节省供电导线，这里暂且不讨论其优缺点。为每个网络摄像头供电。还有另外一根网线可以把网络数据传输到网络硬盘录像机NVR。

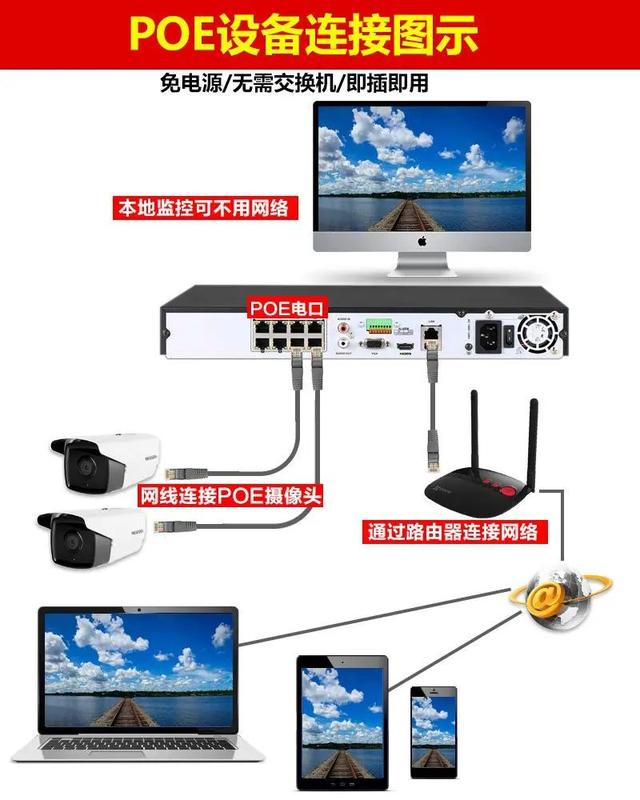

这样，与之前的方法相比，可以节省一根电源线。网络摄像机只需要一根网线作为传输信号的媒介，不需要电源线。使用非屏蔽超五类双绞线网线就可以了，100米的传输距离没有问题。

连接方式如下:

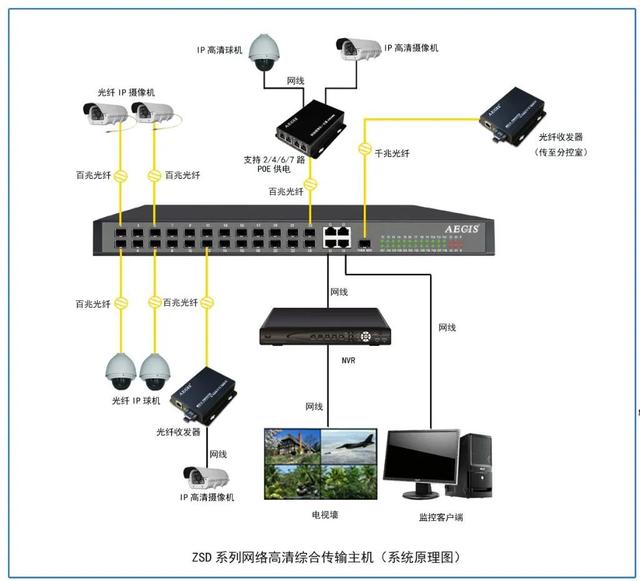

前面说了，如果网线传输正常在100米以内，那么超过100米，我们一般考虑用光纤传输。光纤不仅传输距离长(可传输20公里)而且效果稳定。众所周知，光纤传输数据时，先将数据信号转换成光信号进行传输，再将光信号转换成数据信号，这样我们利用光纤收发器的配合来完成工作。

图:

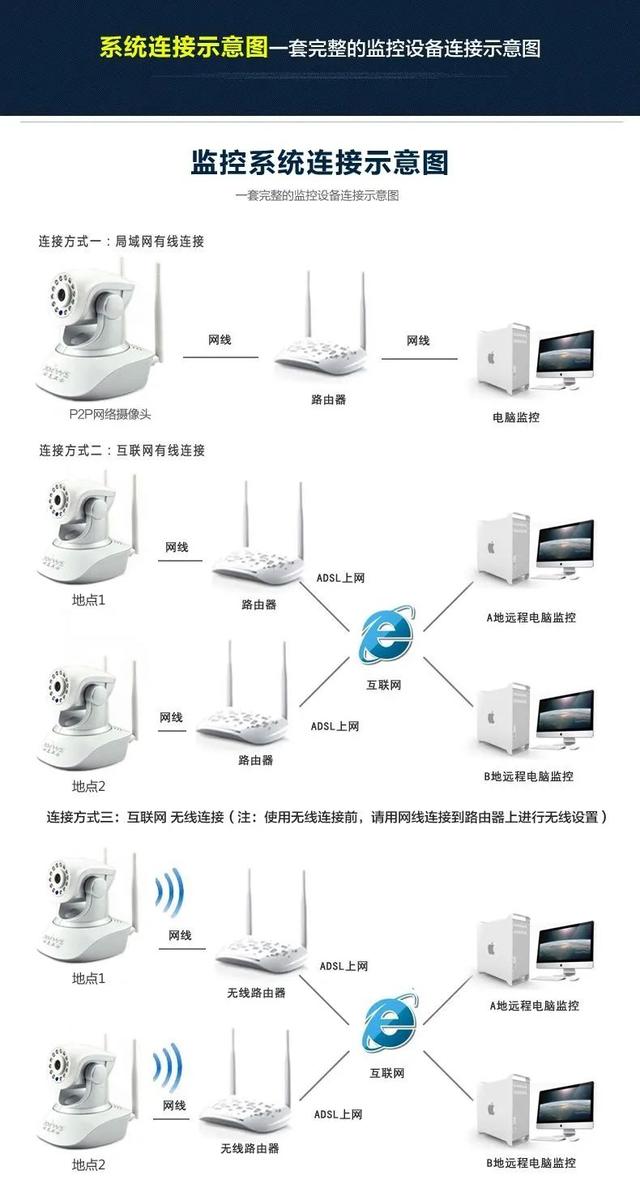

在具体的监控系统实施环境中，如果布线困难遇到天然障碍或不可逾越的障碍，我们可以采用无线传输方式，从而使用无线网桥。比如无线传输适用于道路硬化的小区，电梯，已经建成的工厂，空距离较远的空旷地带，空旷的田野等等。无线网桥可以将网络信号转换成无线电波进行点对点传输。成对使用。由于点对点定向传输，可以实现远距离无线传输，传输距离从几百米到几十公里不等。无线网桥建设注意事项:发射端和接收端之间不能有遮挡或障碍物。这样信号传输才会稳定。

监控网络系统主要利用运营商的光纤资源来达到传输的目的，为中心管理平台的应用提供基础保障，能够更好地服务于各类用户。问题是成本太高。一般只有公共服务项目，如天网工程，使用这种联网。

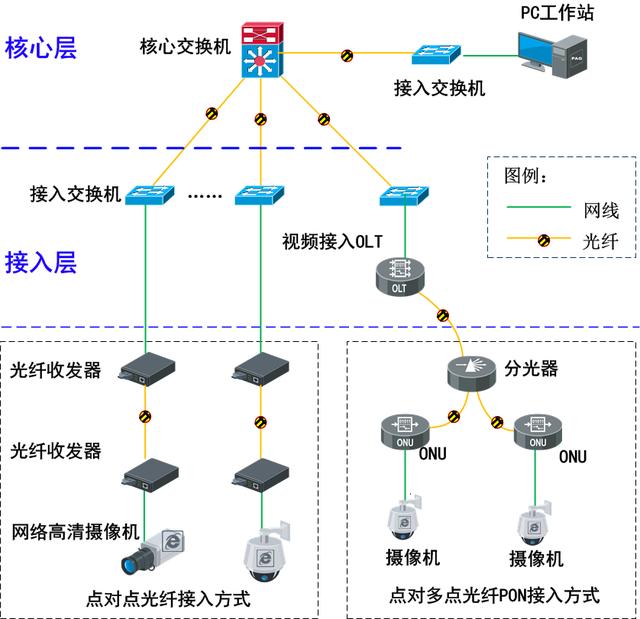

网络结构如下图所示:

数据中心核心网络

核心层的主要设备是核心交换机。核心交换机作为整个网络的大脑，具有很高的配置性能。目前核心交换机一般都是双电源、双引擎，所以核心交换机一般不采用双核交换机部署模式，而是对背板带宽和处理能力要求较高，与核心交换机配套。

前端视频资源访问

前端网络采用独立的IP地址网段，完成多个前端监控设备的互联。前端视频资源通过IP传输网络连接到监控中心或数据机房进行汇聚。目前前端网络接入采用两种常见的方式，通常是点对点的光纤接入和点对多点的PON接入。接入层应为NVR存储设备的网络接入提供支持，确保NVR存储设备的网络环境安全可靠。
