南非泛非大会
聚氯化铝是一种无机高分子混凝剂，是一种分子量较大、电荷较高的无机高分子水处理剂，由氢氧根离子的桥联作用和多价阴离子的聚合作用产生。分子式如下:[AL2(OH)nCL6-n](n为1-5.m≤10)碱度:B=n/6×100%，其混凝性能如下:
一、强电中和水中的胶状物质。
b、水解产物对水中悬浮物具有优异的桥联吸附效果。
c、对可溶性物质的选择性吸附。
聚合氯化铝在水中的主要形式是AL13O4(OH)247+
铝酸钙粉末
铝酸钙粉末为灰白色粉末。主要成分是铝酸钙(CaO 2A1203)和铝酸钙(CaO A1203)的混合物。微溶于水，水溶液呈碱性，PH值约为11。
铝酸钙粉与无机强酸的反应活性很高，常温下即可启动。放热量大，升温快，氧化铝溶出率可达90%以上。以其为原料生产液体或固体聚合氯化铝，可简化工艺，降低成本，提高产品质量，是国内外大多数聚合氯化铝生产企业采用的原料。
适用范围:
铝酸钙粉主要用于生产聚合氯化铝、硫酸铝、铝酸钠等铝盐产品。也可用于调整碱化度和耐火材料。
铝酸盐水泥
铝酸盐水泥是以铝矾土和石灰石为原料，煅烧以铝酸钙为主要成分，氧化铝含量在50%左右的熟料，然后磨细制成的水硬性胶凝材料。铝酸盐水泥通常是黄色或棕色，有时是灰色。铝酸盐水泥的主要矿物是铝酸一钙(CaO Al2O3，缩写为CA)和其他铝酸盐，以及少量硅酸二钙(2CaO SiO2)。
[图片来自网络]
根据国家标准(GB 201-2000)，铝酸盐水泥的密度和体积密度与普通硅酸盐水泥相近。其细度为比表面积≥300m2/kg或45μm筛余≤20%。铝酸盐水泥可分为CA-50、CA-60、CA-70和CA-80四种。每种水泥的凝结时间和强度不应低于标准。
铝酸盐水泥凝结硬化速度快。1d强度可达到最大强度的80%以上，主要用于国防、道路、特殊抢修工程等工期紧迫的工程。
铝酸盐料浆水化热大，放热集中。一天内释放的水化热占总量的70% ~ 80%，使混凝土内部温度升高。即使在-10℃施工，铝酸盐水泥也能快速凝结硬化，可用于冬季施工工程。
在普通硬化条件下，铝酸盐水泥具有很强的抗硫酸盐侵蚀能力，因为水泥石不含铝酸三钙和氢氧化钙，密度高。
铝酸盐水泥具有高耐热性。例如耐火粗、细骨料(如铬铁矿等。)可用于配制使用温度为1300 ~ 1400℃的耐热混凝土。
但铝酸盐水泥的长期强度等性能有下降趋势，长期强度下降约40% ~ 50%。因此，铝酸盐水泥不适用于高温高湿环境下的长期承重结构和工程，仅适用于应急军事工程(道路桥梁)、应急抢修工程(堵漏等)。)、临时工程以及耐热混凝土的制备等。
此外，将铝酸盐水泥与波特兰水泥或石灰混合不仅会产生快速凝固，而且由于形成高碱性水合铝酸钙，还会使混凝土开裂甚至破坏混凝土。因此，在施工过程中，不允许与石灰或硅酸盐水泥混合，也不允许与未硬化的硅酸盐水泥接触。
快速堵漏剂
快速堵漏剂是一种凝结硬化快、小时强度高、微膨胀的水硬性材料。该原料无毒无味，经过严格筛选，性能优良，操作简单，可与水混合使用，可用于湿面施工，也可用于带水堵漏。效果奇特。该原料可广泛用于房屋、地下、水下、流沙隧道等工程的堵漏、止水、抢修、施工和堵漏维修。
[图片来自网络]
用法:
1、首先，将渗漏点或接缝凿成垂直或咳叭口，清理杂物；
2.将快速堵漏剂放入搅拌锅，加入一定比例的水，快速搅拌成糊状。冬天气温低于5摄氏度时，用40摄氏度的水搅拌；
3.将混合好的堵漏剂水泥放在手上，当感觉水泥微热时，向漏水方向快速向下压，一定时间后再放开。一般10分钟内可能会堵水；
4.堵水后，用聚合物防水砂浆抹面，养护三天；
5.对于渗水坑，可将快速堵漏剂干粉直接放入坑内，然后用脚踩，待硬化后松开脚；
6.对于严重漏水裂缝，先在严重漏水的地方凿排水孔减缓其他地方漏水，最后堵住排水孔，再用聚合物防水砂浆抹面。
主要成分:由坚硬高强的水泥熟料、化学外加剂、粘结剂和各种辅助材料组成，为粉状物质。
特点:
1.型号:F和S
2.F型初凝时间不晚于3秒，终凝时间不晚于5秒；15秒抗压强度大于10MPa，1小时大于15MPa；
3.S型初凝时间不晚于10秒，终凝时间不晚于20秒；1小时抗压强度大于10MPa，24小时大于35MPa，28天大于65MPa；
4.抗渗指数高于P12，能抵抗SO42-浓度在10000mg/L以上的环境水的侵蚀，无毒无味，可用于饮用水工程。
5.具有速凝、硬块、早强、高强、不收缩、比堵漏更好的粘结力、防水、裂缝处理等功能。
可用于各种混凝土工程中流水的快速拦截。
混凝土膨胀剂
硫铝酸钙型混凝土膨胀剂不含钠盐，不会引起混凝土的碱-骨料反应。但耐久性良好，膨胀性能稳定，强度持续上升。普通混凝土常因收缩开裂而渗漏，降低其使用功能和耐久性。在水泥中掺入1.5%-2%的膨胀剂，可以配制补偿收缩混凝土，大大提高混凝土结构的抗裂和防水能力。可取消外防水作业，延长后浇带间距，防止大体积混凝土和高强混凝土的温差裂缝。

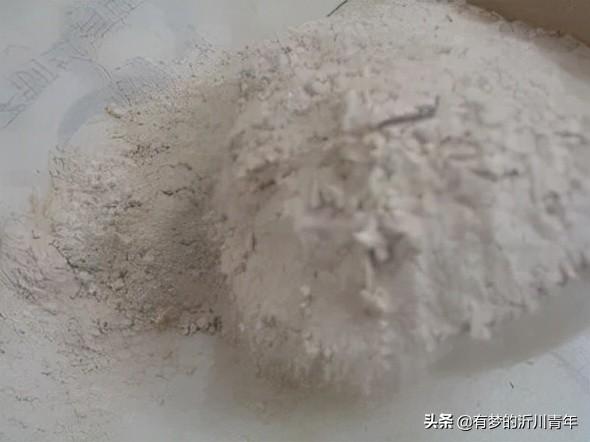

[图片来自网络]
适应范围:
用于抗裂防渗高性能混凝土，可取消防水，延长膨胀距离或实现无缝施工。对于钢筋混凝土超常结构，应设置伸缩缝，以防止收缩和温差引起的混凝土裂缝。根据现浇钢筋混凝土结构相关规范，室内伸缩缝不得超过30m，室外不得超过20m，填缝需要4-6天。由于施工复杂，工期长，各施工单位都希望延长或取消后浇带，添加膨胀剂可以延长伸缩缝的距离。伸缩缝间距控制在80米以内比较合适。
【文字来自59硬件网。如有侵权，请联系作者删除】
