苹果的iPhone已经传了四年了，刘海今年会出现最大的变化，缩水三分之一！是不是很惊喜？令人惊讶的是，它将继续存在。令人高兴的是，它最终会变小。

要知道，自2017年苹果推出iPhone X的全面屏设计以来，无论安卓厂商涌现出多少诸如降屏、打孔屏、屏下摄像头等新技术，苹果手机顶部的“刘海”始终不变。(也被三星的广告嘲讽)

三星在2018年推广Galaxy S9时，曾暗中嘲讽苹果刘海平。

然而，这几天，业内又爆出苹果“刘海”将陆续缩水的消息。根据前几次iPhone发布前的预测和曝光，iPhone 13的“小刘海”设计基本是可以放心的。

此前，天风国际的苹果分析师吉发布报告称，苹果的刘海将会减少，这将成为iPhone 13的主要硬件规格变化之一。

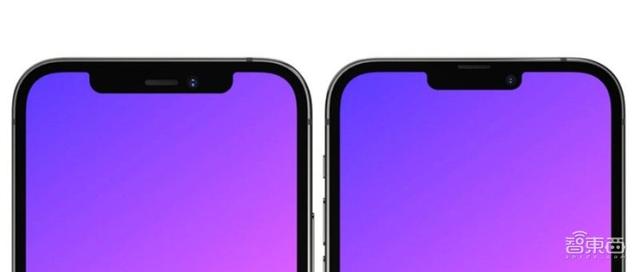

随后，爆料的知名博主乔恩·普罗瑟(Jon prosser)也通过一系列渲染图表明，iPhone 13的刘海会减少三分之一。

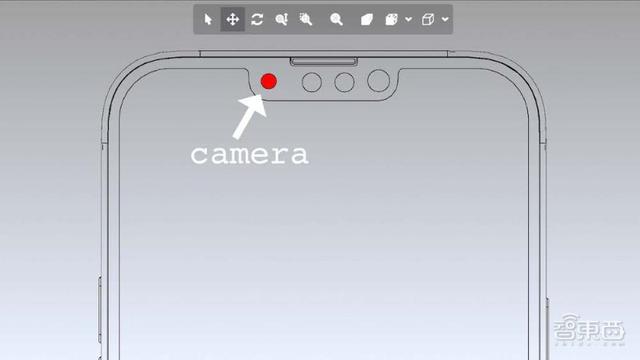

IPhone 13 Pro CAD图

国内外一些手机配件厂商也证实了这一点。他们还透露，“刘海”处的前置摄像头可能会从左向右移动。

根据Counterpoint Research Institute的数据，iPhone 12的全球销量已经突破1亿部。根据供应链消息，iPhone 13的备货目标将达到9000万台，比iPhone 12高出20%。

iPhone X的刘海设计开创了前置双目结构光模块进行人脸识别的手机交互时代。保留刘海设计说明苹果依然坚持解锁Face ID的交互路线不变。但要减少刘海，需要解决大量的工程技术问题。

苹果将如何减少“刘海”，对供应链企业构成哪些挑战？“小刘海”会影响苹果的proactive或Face ID功能吗？苹果的刘海什么时候会消失？我带着这些问题进行了深入的采访和调查，试图找到这些问题的答案。

为什么苹果公司在闲置一年或五年后还爱“刘海平”？

用户又爱又恨的“刘海”里有什么是苹果无法割舍的？

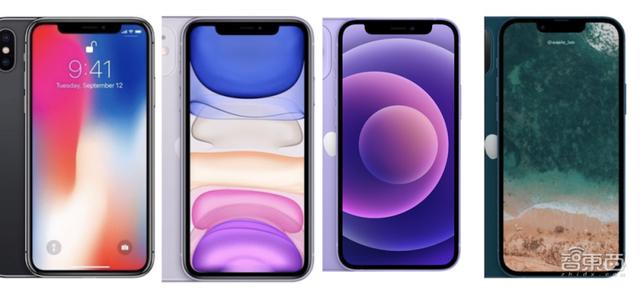

从左到右分别是iPhone X、iPhone 11、iPhone 12和iPhone 13的效果图。

我们常说的苹果“刘海”，其实指的是iPhone顶部深深的摄像头阵列。

说到这个深度摄像头阵列的相关技术研发，就不得不提一家以色列的3D传感器公司PrimeSense。

该公司与微软联合开发了Kinect 1外设，该外设还具有摄像头、深度传感器、麦克风和其他用于面部表情和动作识别的设备。

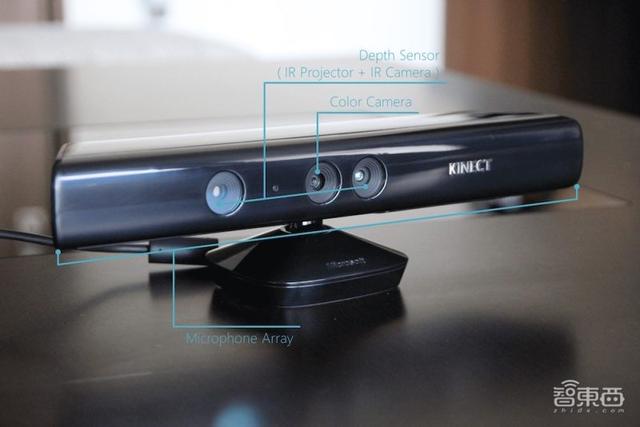

PrimeSense和微软联合开发的Kinect 1

PrimeSense在2013年被苹果以3.6亿美元收购。四年后，苹果推出了iPhone X的深度摄像头阵列。

该阵列包括接收器、麦克风、前置摄像头、红外摄像头、距离传感器、环境光传感器、泛光灯传感器和点阵投影仪等八个重要部件。这些深度感应阵列主要涉及三个功能:Face ID解锁、手机和前置摄像头。

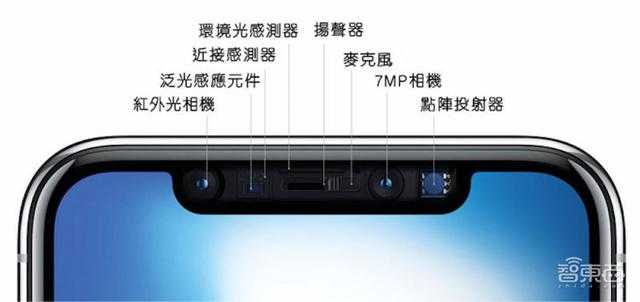

iPhone“刘海”处的深层摄像头阵列

在这三大功能中，Face ID一直是苹果公司倡导的生物识别方式之一。库克本人曾经是Face ID技术的“平台”，也就是说Face ID的破解难度比触控ID高20倍，更安全。

苹果公司也在逐步扩大Face ID产品的应用范围。根据最新的Mac OS测试文件，即将发布的Macbook可能会配备Face ID功能。

苹果发布会上Face ID功能介绍

人脸主要涉及3D结构光技术，苹果需要通过发射器处的点阵投影仪和泛光传感器提高3D识别和红外拍摄能力，这也是刘海较厚的原因之一。

与此同时，3D视界创始人光鉴科技CEO朱力在接受智东采访时表示，如果苹果的“刘海”减少，可能会牺牲精准度。但由于要求Face ID的识别距离很近，不超过半米，苹果可能会通过优化算法来保证Face ID的准确性。

二、“刘海”会不会缩水，苹果有什么巧妙的计划？

无论Face ID有多好，“刘海”的存在依然阻碍着苹果走向全面屏。目前业内关于iPhone 13的新“刘海”有两种流行的设计。

一种是向安卓厂商学习，把扬声器从手机边框的“刘海”上去掉，“放在上面”，从而减少“刘海”的面积。

早在2019年，三星就在Galaxy S10上采用了这种边框手机的设计。

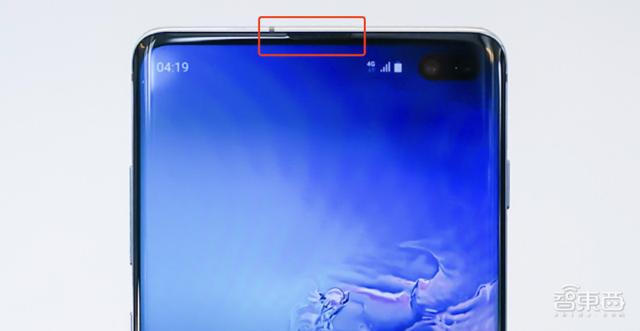

三星Galaxy S10将“手机”放在边框上。

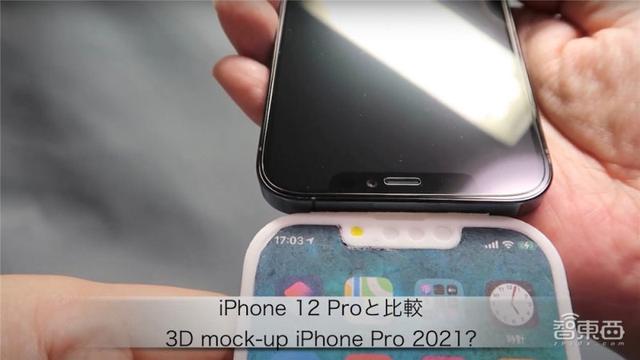

此前，日本媒体Mac Otakarac曾送出一张3D打印模拟图，并表示iPhone 13 Pro的刘海高度将为5.35 mm，比iPhone 12高出0.05 mm，宽度将从34.83 mm缩减至26.80 mm。

另一个解决方法是优化“刘海”处的零件。巴克莱银行(Barclays Bank)分析师安德鲁·加德纳(Andrew Gardner)透露，苹果的“小刘海”主要是通过更紧密地集成3D结构光仪器实现的。

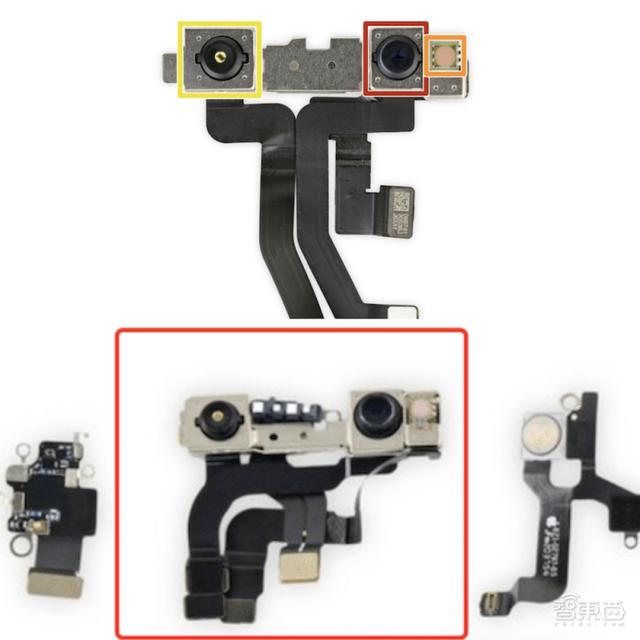

iPhone X和iPhone 12“刘海”处的零件对比；在iPhone X上；；接下来是iPhone 12

与此同时，中国台湾省媒体DigiTimes也表示，苹果已经决定将3D Face ID传感器中使用的VCSEL芯片尺寸缩小40-50%，这将有助于供应商大幅降低生产成本。

在VCSEL芯片制造中，由于VCSEL芯片产业链的复杂性，VCSEL芯片升级可能涉及外延代工厂、FAB工厂等多个环节。

据报道，2020年，iPhone 12的VCSEL芯片的工具由测试解决方案提供商Elite Advanced Laser和铬酸盐开发。台湾省毛文半导体公司，全球领先的GaAs晶圆代工企业，负责苹果公司的VCSEL芯片代工。中国台湾省精密材料科技有限公司提供3D CMOS DOE封装服务。

不过对于VCSEL芯片尺寸会缩小的猜测，刘海也会缩小。朱力博士表示，VCSEL芯片的大小对刘海的大小没有直接影响。

此外，业界还猜测苹果可能已经“整合”了8个组件中的部分组件。目前，中国创奇光学技术通过WFP纳米光子芯片控制光线投射的切换，从而实现点阵与泛光发射器件的集成。

三、告别“刘海平”，果粉还要等多久？

每次临近苹果新品发布会，大部分果粉都期待全面屏。事实上，苹果已经迫不及待地想要去掉这种厚厚的刘海了。

近日，苹果公司的“可调节显示窗口的电子设备”专利获得美国专利商标局批准。

在这项专利中，刘海处的所有相机矩阵都隐藏在屏幕下。当用户需要使用相关功能时，柔性屏幕上会露出一个缺口，相关仪器会帮助完成人脸识别或拍摄功能。

苹果公司的“可调节显示窗口的电子设备”专利

苹果还申请了Face ID和触控ID的屏下相关专利，也是将光学成像仪器置于屏后，接收定向传输的屏幕光线，并对成像数据进行处理。

值得一提的是，彭博的马克·古尔曼和华尔街日报的乔安娜·斯特恩都表示，苹果正在iPhone 13上测试触控id技术。

不仅如此，苹果还拥有“人脸热成像技术”、“针对疑难生物认证案件的静脉匹配”等多项专利，准备取代Face ID或将Face ID的相关仪器放置在屏幕后。

虽然这些专利最终可能不会出现在iPhone上，但也说明苹果遭受刘海的困扰已经很久了。

根据郭明的预测，苹果最早将在2023年推出新款高端iPhone，真正的全面屏，彻底告别刘海平。2022年，苹果将根据产量在部分机型上安装类似“打孔屏”的屏幕设计，“刘海”将进一步减少。

结论:苹果Face ID中的“秘密”能否给行业带来新玩法？

IPhone 13看似只是一个缩小的“刘海”，实际上涉及到深度摄像头阵列、3D人脸识别等多项技术。虽然近年来，苹果想出了各种方法来增加其屏幕比例，但基于Face ID等多重考虑，苹果仍然选择了“刘海平”设计。

在全面屏刚刚兴起的时代，安卓机一般会选择“大下巴”来实现全面屏，而苹果则采用更先进的封装技术来实现超窄边框，只在额头留一个“刘海”，之后这种设计一度成为主流。

然而时至今日，与普遍通过屏下摄像头实现“完美屏幕”的安卓相比，苹果似乎落后了一步。那么苹果这次能在“小刘海”上玩出新花样，或者给VCSEL等芯片带来新变化吗？我们拭目以待。
