很多朋友都收藏有中波的电子管收音机,但是现在很多大城市都是没有办法收听中波的,或是没有信

当然是可以的,就是自己制作一个简易小功率中波电台,自己播放喜欢的节目.这样的电台只需要很小的发射功率,所以制作并不是很困难

电路如下图,由两只6sh1p构成,左边的低放调制右边的高频震荡,最大的特点就是阳极使用12v的低电压很安全.由于中波收音机都是单声道的,所以输入信号只是简单的并联输入,电子管的灯丝可以由12v的电源降压获得

谐振线圈是中波接收线圈,可以直接使用中波收音机的天线线圈,或者震荡线圈,如需自己绕制可以在中波磁棒上用0.1mm左右的漆包线绕60t+10t

12v中波发射电路

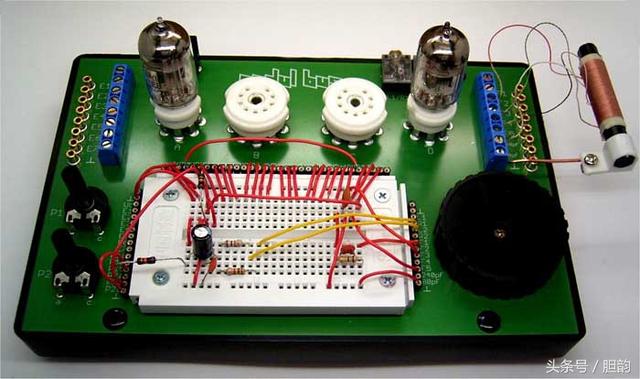

面包板上搭棚的12v发射电路
