今天接修一辆雅马哈弯梁JYM110，故障是高压无火，拆外壳找到点火器，是7线的。

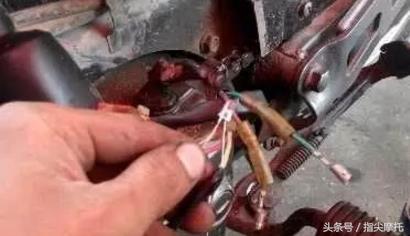

排线检查个线的功能，检查了电锁和高压包及连接线均无问题，那问题就在点火器或者线圈总成了！

用2极换接触发红线和白线启动车，2极管连续发亮，没问题。

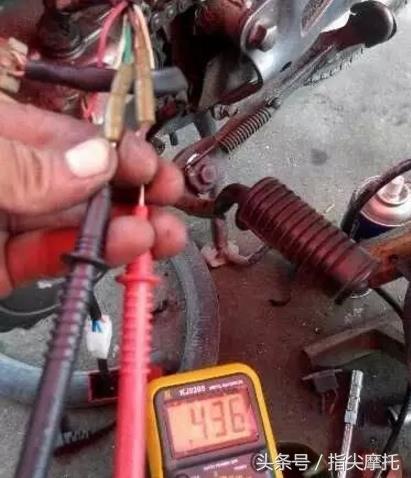

测低压线圈阻值436欧姆，感觉偏小，由于此车在我这边维修接触的很少，配件很贵，不敢贸然换件试车，那就用示波器抓个波形看看故障吧。

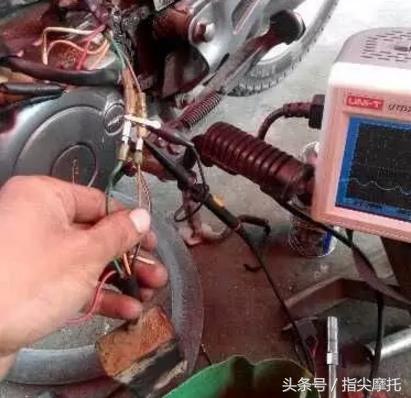

架上示波器，测低压线圈有负载时的输出电压。

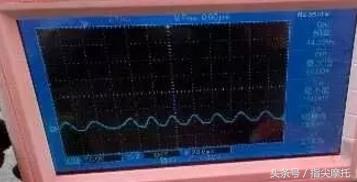

我去！只有20来伏！问题在这！一击命中，此处电压应该轻松过100伏的！

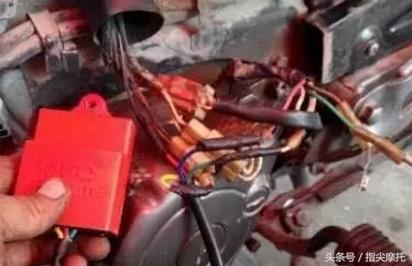

与车主商量换上MSC泰昌智点点火器，这是一种本田铃木雅马哈车系都能使用的数字化点火器，能自动适应凸台长度调整点火曲线，特别好用，在这个雅马哈弯梁上使用更不在话下。

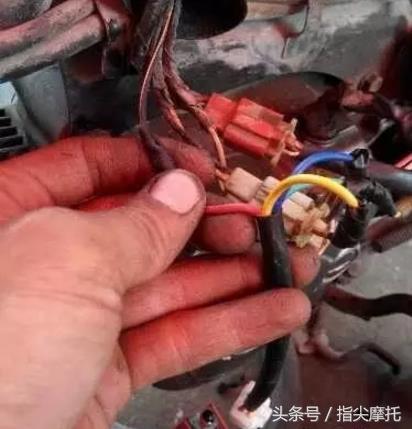

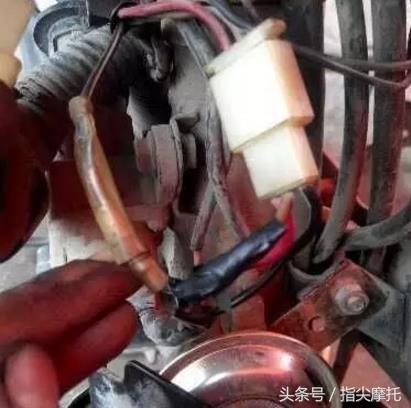

点火器的电源线我用的是将原车熄火黑白线接电锁后正极棕色线，将触发和地线都接好，将高压包线接好，试车启动成功！故障排除！
